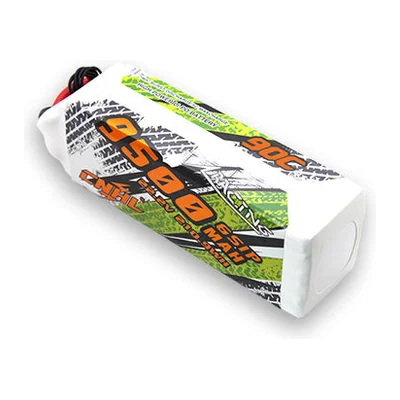

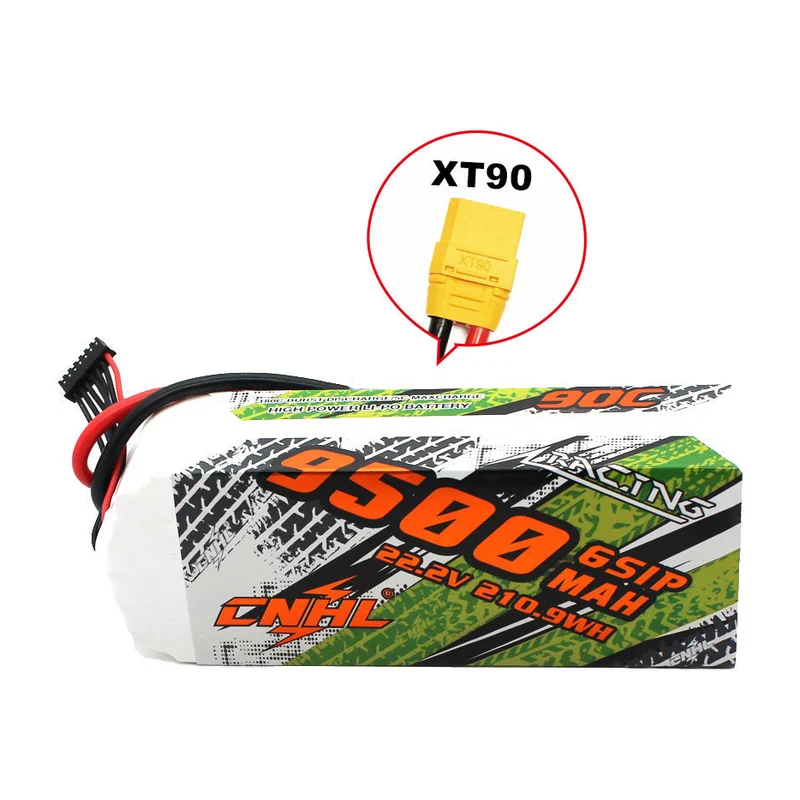

Батарея тяговая CNHL Racing Series, 9500 мА·ч, 22,2 В, 6S, 90C, разъём XT90
CNHL (China Hobby Line) · Китай под заказ
CNHL Racing Series 9500 мА·ч 6S 90C

Тяговые аккумуляторы CNHL Racing Series 3S, 4S и 6S, 9500 мА·ч, 90C

Пакеты CNHL Racing Series на 9500 мА·ч: 3S, 4S и 6S, 90C, разъёмы XT90, QS8, EC5 или 8 мм. Основное исполнение — 6S, 211 Вт·ч, 1100 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNHL Racing Series 9500 мА·ч 6S 90C
Производитель
CNHL (China Hobby Line), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Тяговые аккумуляторы CNHL Racing Series 3S, 4S и 6S, 9500 мА·ч, 90C — ёмкость 9500 мА·ч, токоотдача 90C длительно / 180C в импульсе, ток разряда (C) 90C длительно / 180C в импульсе. Из остального: напряжение 22,2 В (6S1P). Прочее: масса 1100 г (XT90); 1120 г (QS8), габариты 60×50×175 мм (XT90); 62×50×175 мм (QS8). Производитель — CNHL (China Hobby Line), Китай; раздел каталога — тяговые аккумуляторы для БПЛА.

Характеристики

Артикул производителя
950906XT90; 950906QS8
Ёмкость
9500 мА·ч
Напряжение
22,2 В (6S1P)
Ток разряда (C)
90C длительно / 180C в импульсе
Ток заряда (C)
5C макс
Габариты

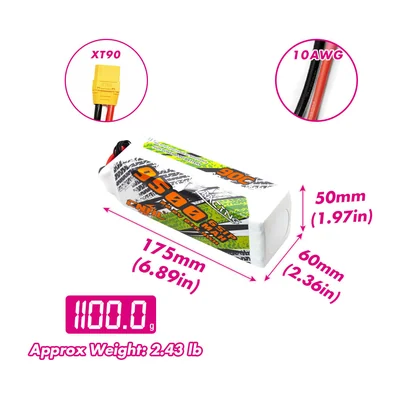

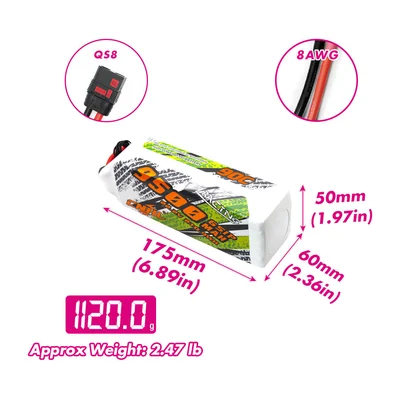

60×50×175 мм (XT90); 62×50×175 мм (QS8)
Масса
1100 г (XT90); 1120 г (QS8)
Разъём разряда

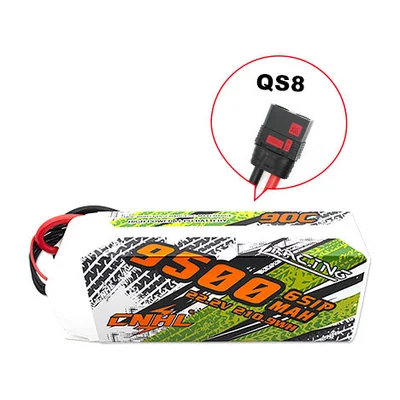

XT90, QS8
Балансировочный разъём
JST-XH
Сечение провода
10 AWG (XT90); 8 AWG (QS8)
Токоотдача
90C длительно / 180C в импульсе
Запас энергии
210,9 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Ток по заявленной токоотдаче
855 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)
Рекомендуемый ток заряда 1C
9,5 А (расчёт по паспортной ёмкости)
Число банок
6 шт
Напряжение полностью заряженного пакета
25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения
22,8 В (расчёт: 6 × 3,8 В)
Химия ячейки
литий-полимерная, 3,7 В номинал
Удельная энергия пакета
192 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета
0,525 л (расчёт по паспортным габаритам)
Объёмная плотность энергии
402 Вт·ч/л (расчёт по паспортным габаритам и энергии)

Исполнения серии 3

МодельНапряжениеГабаритыМассаРазъём разрядаБалансировочный разъёмСечение провода
CNHL Racing Series 9500 мА·ч 3S 90C11,1 В—569 г———
CNHL Racing Series 9500 мА·ч 4S 90C14,8 В (4S1P)42×49×176 мм (QS8); 42×49×174 мм (EC5)779 г (QS8); 751 г (EC5)QS8, EC5JST / XH8# (QS8); 10# (EC5)
CNHL Racing Series 9500 мА·ч 6S 90C характеристики выше22,2 В (6S1P)60×50×175 мм (XT90); 62×50×175 мм (QS8)1100 г (XT90); 1120 г (QS8)XT90, QS8JST-XH10 AWG (XT90); 8 AWG (QS8)

Характеристики выше приведены для исполнения CNHL Racing Series 9500 мА·ч 6S 90C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

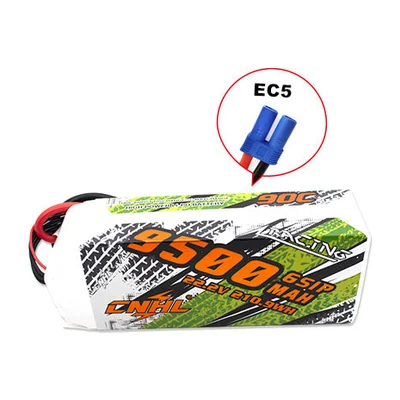

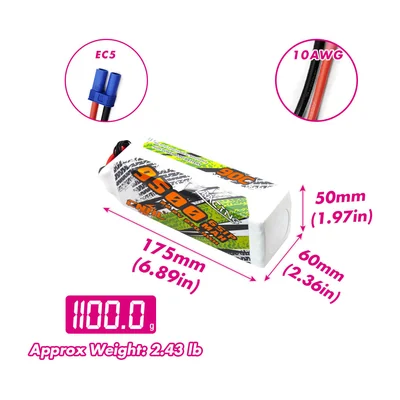

Ёмкие пакеты CNHL Racing Series на 9500 мА·ч в трёх конфигурациях — 3S, 4S и 6S — для тяжёлых мультироторов и мощных наземных моделей. Все заявлены на 90C длительно и 180C в импульсе; силовой разъём зависит от исполнения: XT90, QS8, EC5 или пули 8,0 мм.

Основное исполнение — 6S1P: 22,2 В, 210,9 Вт·ч; масса 1100 г и габариты 60×50×175 мм с разъёмом XT90 (950906XT90), 1120 г с QS8. Заявленные 90C по расчёту дают 855 А — проводку считают по реальному току.

Удельная энергия — 180–192 Вт·ч/кг, заметно выше, чем у пакетов той же серии меньшей ёмкости. Провод 10 AWG у XT90 и 8 AWG у QS8, балансировочный JST-XH; для 6S полный заряд — 25,2 В, хранение — 22,8 В.

Характеристики приведены по данным производителя: страница модели ↗
