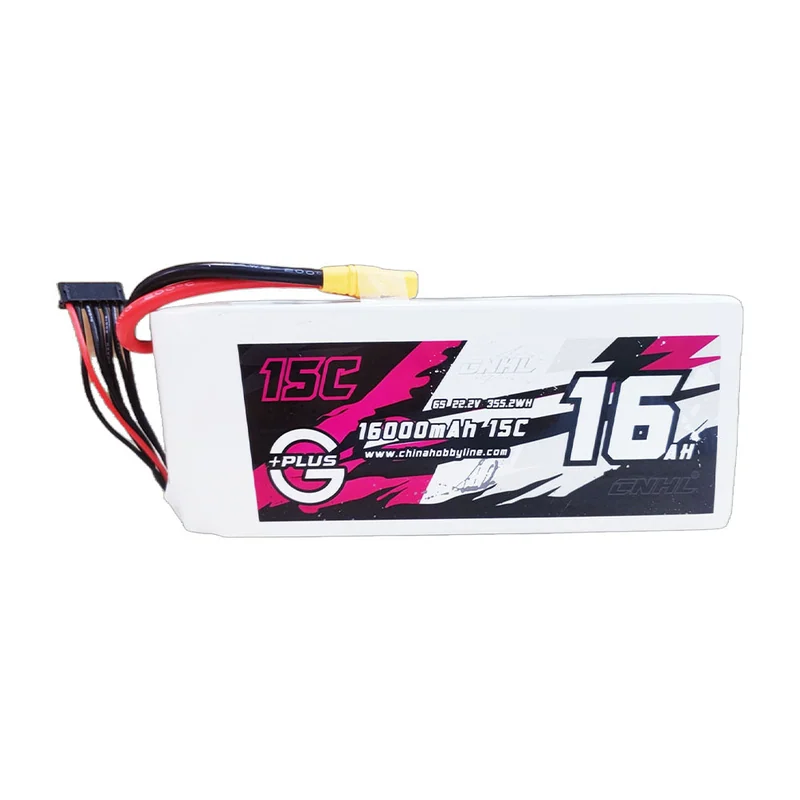

Тяговые аккумуляторы CNHL 3S–6S, 8000–20 000 мА·ч, 15–30C, разъём XT90

Тяговые LiPo-аккумуляторы CNHL с разъёмом XT90: 3S–6S, 8000–20 000 мА·ч, 15–30C, 150–191 Вт·ч/кг; основное исполнение — 6S 16 000 мА·ч 15C, 1862 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNHL 16000 мА·ч 6S 15C
Производитель: CNHL (China Hobby Line), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 10 исполнений — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Тяговые аккумуляторы CNHL 3S–6S, 8000–20 000 мА·ч, 15–30C, разъём XT90 — ёмкость 16000 мА·ч, ток разряда (C) 15C длительно / 30C в импульсе, напряжение 22,2 В (6S1P). Из остального: артикул производителя 1600156XT90. Прочее: масса 1862 г, габариты 66×77×185 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — тяговые аккумуляторы для БПЛА.

Характеристики

Артикул производителя: 1600156XT90
Ёмкость: 16000 мА·ч
Напряжение: 22,2 В (6S1P)
Ток разряда (C): 15C длительно / 30C в импульсе
Ток заряда (C): 5C макс

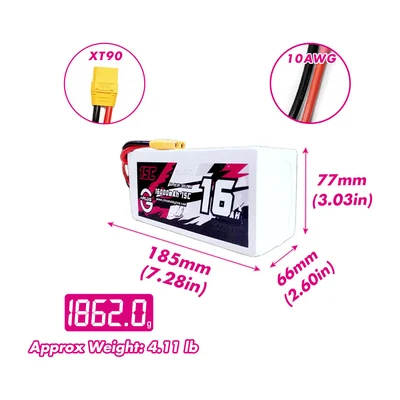

Габариты: 66×77×185 мм
Масса: 1862 г
Разъём разряда: XT90
Балансировочный разъём: JST-XH
Сечение провода: 10 AWG
Запас энергии: 355,2 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Рекомендуемый ток заряда 1C: 16 А (расчёт по паспортной ёмкости)
Число банок: 6 шт
Напряжение полностью заряженного пакета: 25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения: 22,8 В (расчёт: 6 × 3,8 В)
Химия ячейки: литий-полимерная, 3,7 В номинал
Удельная энергия пакета: 191 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета: 0,94 л (расчёт по паспортным габаритам)
Объёмная плотность энергии: 378 Вт·ч/л (расчёт по паспортным габаритам и энергии)
Ток по заявленной токоотдаче: 240 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)

Исполнения серии 10

Модель	Ёмкость	Напряжение	Габариты	Масса	Балансировочный разъём	Рекомендуемый ток заряда 1C
CNHL 8000 мА·ч 3S 30C	8000 мА·ч	11,1 В	—	591 г	—	8 А (расчёт по паспортной ёмкости)
CNHL 8000 мА·ч 4S 30C	8000 мА·ч	14,8 В	—	771 г	—	8 А (расчёт по паспортной ёмкости)
CNHL 8000 мА·ч 5S 30C	8000 мА·ч	18,5 В	—	940 г	—	8 А (расчёт по паспортной ёмкости)
CNHL 8000 мА·ч 6S 30C	8000 мА·ч	22,2 В	—	1,11 кг	—	8 А (расчёт по паспортной ёмкости)
CNHL 12000 мА·ч 4S 20C	12000 мА·ч	14,8 В (4S1P)	35×77×185 мм	1005 г	JST / XH	12 А (расчёт по паспортной ёмкости)
CNHL 12000 мА·ч 6S 20C	12000 мА·ч	22,2 В (6S1P)	51×77×185 мм	1455 г	JST / XH	12 А (расчёт по паспортной ёмкости)
CNHL 16000 мА·ч 4S 15C	16000 мА·ч	14,8 В (4S1P)	45×77×185 мм	1270 г	JST / XH	16 А (расчёт по паспортной ёмкости)
CNHL 16000 мА·ч 6S 15C характеристики выше	16000 мА·ч	22,2 В (6S1P)	66×77×185 мм	1862 г	JST-XH	16 А (расчёт по паспортной ёмкости)
CNHL 20000 мА·ч 4S 15C	20000 мА·ч	14,8 В (4S)	198×92×42 мм	1,56 кг	JST-XH	—
CNHL 20000 мА·ч 6S 15C	—	22,2 В /6 банок	62×92×198 мм	2300 г	JST / XH	—

Характеристики выше приведены для исполнения CNHL 16000 мА·ч 6S 15C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия тяговых литий-полимерных аккумуляторов CNHL с разъёмом XT90 для мультироторов, самолётов и наземной техники: 3S–6S, 8000–20 000 мА·ч. Пакеты на 8000 мА·ч рассчитаны на 30C, на 12 000 мА·ч — на 20C, на 16 000 и 20 000 мА·ч — на 15C длительно и 30C в импульсе.

Чем ниже токоотдача, тем легче пакет на ту же энергию: 8000 мА·ч на 30C дают 150–160 Вт·ч/кг, 12 000 на 20C — 177–183, 16 000 на 15C — 186–191 Вт·ч/кг. Основное исполнение — 6S на 16 000 мА·ч и 15C (артикул 1600156XT90): 22,2 В, 355,2 Вт·ч, 1862 г, 66 × 77 × 185 мм; длительно 240 А.

Провод 10 AWG, балансировочный разъём JST-XH, заряд — до 5C, штатно 1C. Для долгого полёта с умеренным током выгоднее пакеты на 15C, для тяжёлого старта и манёвра — исполнения на 20–30C.

Характеристики приведены по данным производителя: страница модели ↗
