Полётный контроллер Aocoda RC F722 V2, STM32F722, ICM42688P, 3–8S
Полётный контроллер 30×30 мм на STM32F722RET6 216 МГц с гироскопом ICM42688P, OSD, чёрным ящиком 16 МБ и питанием 3–8S.
- Артикул
- F722 V2
- Производитель
- Aocoda RC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка

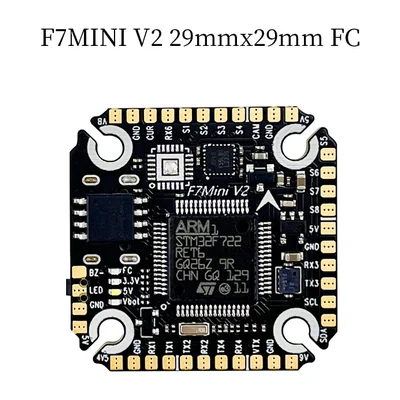

- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер Aocoda RC F722 V2, STM32F722, ICM42688P, 3–8S — процессор STM32F722RET6, 216 МГц, 512 КБ Flash, гироскоп ICM42688P, барометр SPL06-001. Из остального: число банок 3–8S (12,6–33,6 В). Прочее: масса 9,4 г, габариты 37×37 мм. Производитель — Aocoda RC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F722RET6, 216 МГц, 512 КБ Flash
- Гироскоп
- ICM42688P
- Барометр
- SPL06-001
- Число банок
- 3–8S (12,6–33,6 В)
- BEC
- 5 В / 2,5 А; 9 В / 2,5 А
- Порты UART
- 5
- Чёрный ящик
- 16 МБ
- Прошивка
- Betaflight / INAV / ArduPilot, цель AOCODARCF722V2
- Монтажные отверстия
- M3, 30,5×30,5 мм
- Габариты
- 37×37 мм
- Масса
- 9,4 г
Описание

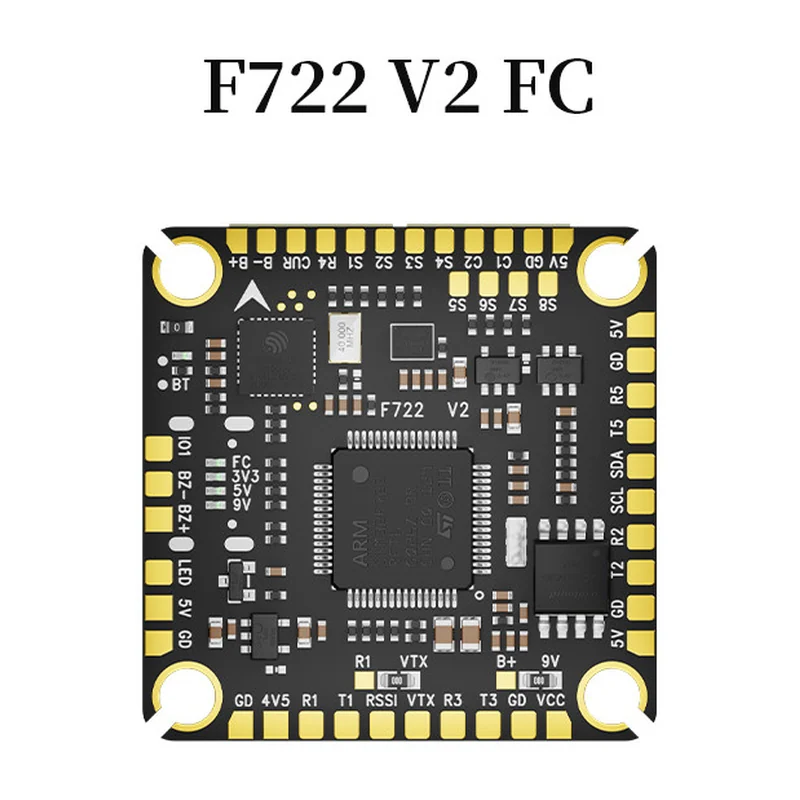

Aocoda RC F722 V2 построен на микроконтроллере STM32F722RET6 с тактовой частотой 216 МГц и 512 КБ флеш-памяти. Гироскоп ICM42688P подключён по SPI1, барометр SPL06-001 — по I2C.

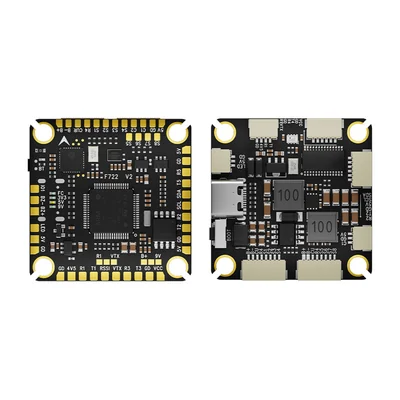

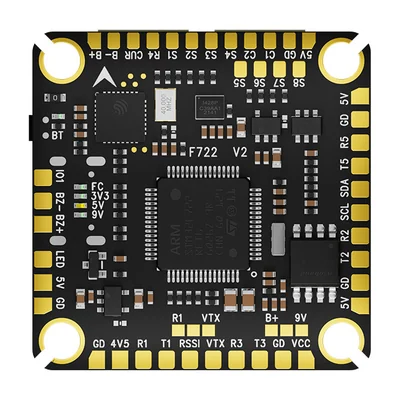

На плате установлены OSD AT7456E и чёрный ящик 16 МБ на SPI3. Доступны пять UART (1–5), десять выходов ШИМ с площадкой светодиодной ленты, шина I2C и три канала АЦП — напряжение, RSSI и ток. Состояние контроллера показывают четыре светодиода, ещё один индицирует 3,3 В.
Питание — 12,6–33,6 В, то есть от 3S до 8S. Стабилизаторы 5 В/2,5 А и 9 В/2,5 А (максимум 2,7 А), собственного датчика тока нет. Потребление платы — 200 мА при 5 В с Betaflight и 150 мА с ArduPilot. Есть встроенный инвертор SBUS, USB Type-C и два входа камеры с переключением.

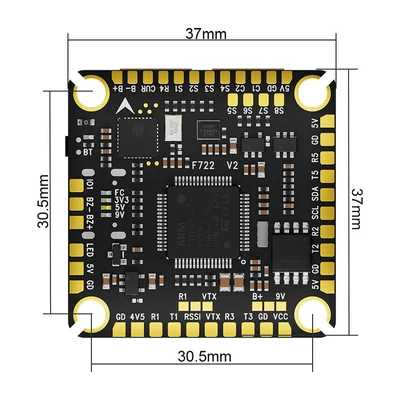

Поддерживаются приёмники ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire и DSMX, OSD DJI — через любой свободный UART. Цель прошивки AOCODARCF722V2 для Betaflight, INAV и ArduPilot. Плата 37×37 мм, отверстия M3 30,5×30,5 мм, масса 9,4 г.
Характеристики приведены по данным производителя: страница модели ↗
