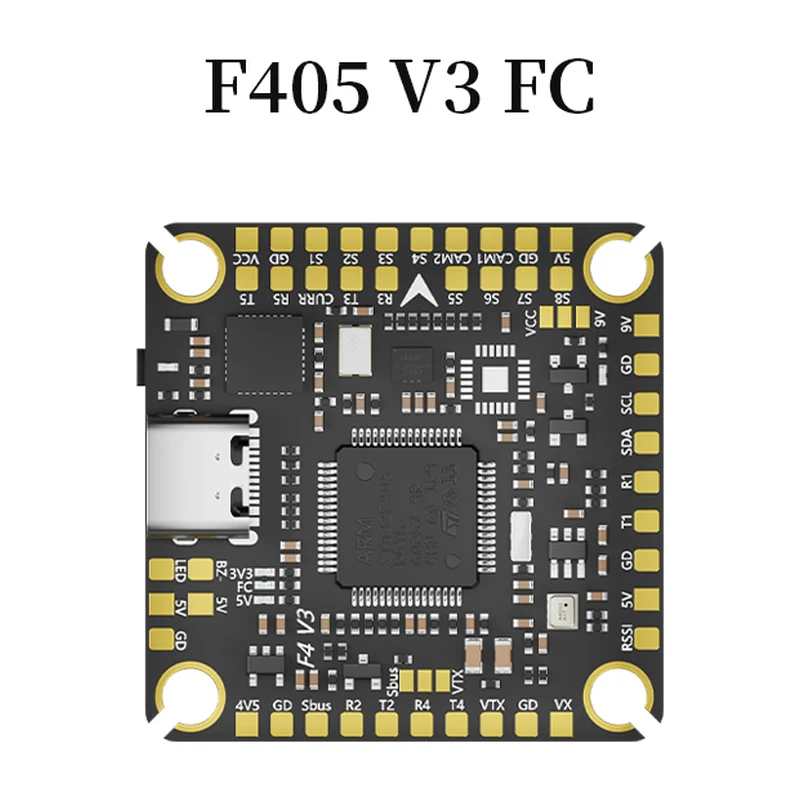

Полётный контроллер Aocoda RC F405 V3, STM32F405, ICM42688P, 3–6S
Aocoda RC · Китай под заказ
F405 V3

Полётный контроллер Aocoda RC F405 V3, STM32F405, ICM42688P, 3–6S

Полётный контроллер формата 30×30 мм на STM32F405RGT6 с гироскопом ICM42688P, барометром SPL06-001, OSD и чёрным ящиком на 16 МБ, питание 3–6S.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
F405 V3
Производитель
Aocoda RC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Aocoda RC F405 V3, STM32F405, ICM42688P, 3–6S — процессор STM32F405RGT6, 168 МГц, 1 МБ Flash, гироскоп ICM42688P, барометр SPL06-001. Из остального: число банок 3–6S (12,6–25,2 В). Прочее: масса 9,4 г, габариты 37×37 мм. Производитель — Aocoda RC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F405RGT6, 168 МГц, 1 МБ Flash
Гироскоп
ICM42688P
Барометр
SPL06-001
Число банок
3–6S (12,6–25,2 В)
BEC
5 В / 2,5 А; 9 В / 2,5 А
Порты UART
5
Чёрный ящик
16 МБ
Прошивка
Betaflight / INAV / ArduPilot, цель AOCODARCF405V3

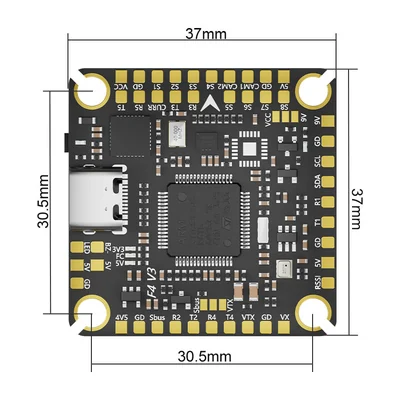

Монтажные отверстия
M3, 30,5×30,5 мм
Габариты
37×37 мм
Масса
9,4 г

Описание

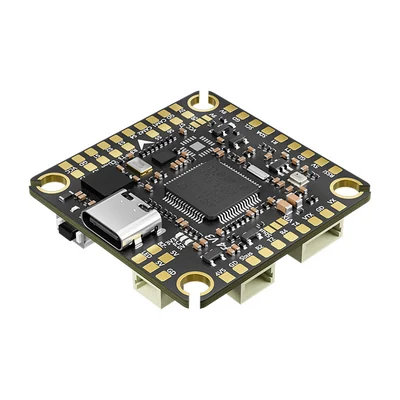

Aocoda RC F405 V3 — полётный контроллер стандарта 30,5×30,5 мм на микроконтроллере STM32F405RGT6 с тактовой частотой 168 МГц и 1 МБ флеш-памяти. Датчик угловых скоростей — ICM42688P по шине SPI1; выпускаются варианты платы с ICM42688 и с MPU6888. Барометр SPL06-001 подключён по I2C1.

На плате установлены аналоговый OSD-чип AT7456E и микросхема чёрного ящика объёмом 16 МБ. Доступны пять аппаратных UART (1–5), десять выходов ШИМ, включая площадку для светодиодной ленты, одна шина I2C и три канала АЦП (напряжение батареи, RSSI, ток). Встроен инвертор для входа SBUS, разъём USB — Type-C.

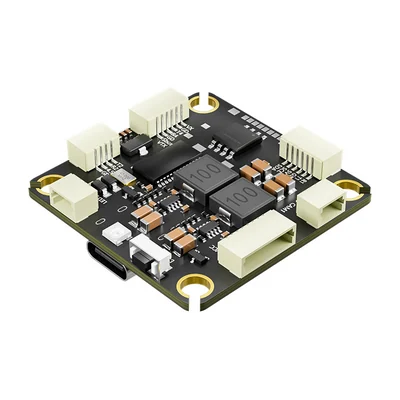

Питание — от батареи 3–6S (12,6–25,2 В). Встроенные стабилизаторы выдают 5 В/2,5 А и 9 В/2,5 А (максимум 2,7 А); собственный датчик тока на плате не установлен. Ток потребления платы — 200 мА при 5 В с Betaflight и 150 мА с ArduPilot. Предусмотрены два входа камеры с переключением.

Поддерживаются приёмники ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire и DSMX; OSD цифровых систем DJI выводится через любой свободный UART. Прошивки Betaflight, INAV и ArduPilot (ChibiOS) используют цель AOCODARCF405V3. Габариты платы 37×37 мм, масса 9,4 г.

Характеристики приведены по данным производителя: страница модели ↗
