Полётный контроллер HAKRC 7230V2, STM32F722 и ICM42688, 30,5×30,5 мм
Контроллер на STM32F722RET6 с гироскопом ICM42688, питанием 2S–8S и шестью портами UART; плата 36×36 мм с крепежом 30,5×30,5 мм, масса 8,6 г.
- Артикул
- 7230V2 FC
- Производитель
- HAKRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер HAKRC 7230V2, STM32F722 и ICM42688, 30,5×30,5 мм — процессор STM32F722RET6, гироскоп ICM42688, OSD AT7456E. Из остального: барометр встроенный. Прочее: масса 8,6 г, габариты 36×36 мм. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F722RET6
- Гироскоп
- ICM42688
- OSD
- AT7456E
- Барометр
- встроенный
- Число банок
- 2S–8S LiPo
- Порты UART
- 6
- Чёрный ящик
- 16 МБ
- BEC
- 5 В/3 А и 12 В/2,5 А
- Прошивка
- HAKRCF722V2 (Betaflight, INAV)
- Выходы на моторы
- 8
- Монтажные отверстия
- 30,5×30,5 мм
- Габариты
- 36×36 мм
- Масса
- 8,6 г
- Протоколы приёмника
- Frsky, Futaba, Flysky, TBS Crossfire, DSMX/DSM2
Описание

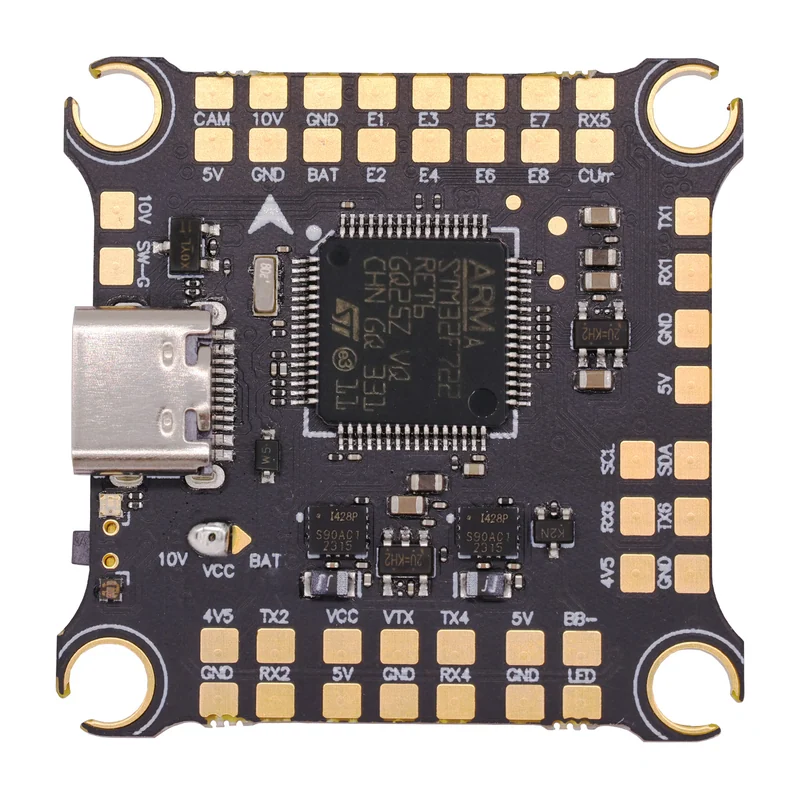

Полётный контроллер формата 36×36 мм с крепёжными отверстиями 30,5×30,5 мм. Вычислительное ядро — STM32F722RET6, инерциальный модуль ICM42688, чип экранного меню AT7456E, барометр распаян на плате. Под логирование отведено 16 МБ флеш-памяти чёрного ящика.
Питание — от 2S до 8S LiPo. Встроенный стабилизатор даёт две шины: 5 В/3 А и 12 В/2,5 А, вторая рассчитана на внешнюю светодиодную ленту и видеопередатчик. Включение и выключение питания видеопередатчика назначается на канал аппаратуры, то же касается подсветки.

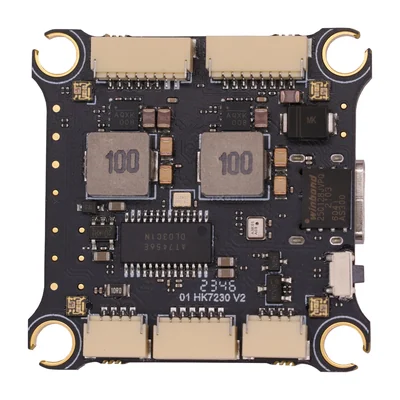

Плата шестислойная, с толщиной меди 1 унция и технологией заполнения отверстий смолой. Производитель указывает промышленный LDO-стабилизатор и конденсаторы Murata, а также распаянные штырьевые разъёмы, позволяющие собрать сборку без пайки.
Заводская прошивка — HAKRCF722V2; поддерживаются Betaflight и INAV. Выведено восемь сигнальных выходов на моторы и шесть портов UART. Из протоколов приёмника заявлены FrSky, Futaba, FlySky, TBS Crossfire и DSMX/DSM2.
Характеристики приведены по данным производителя: страница модели ↗
