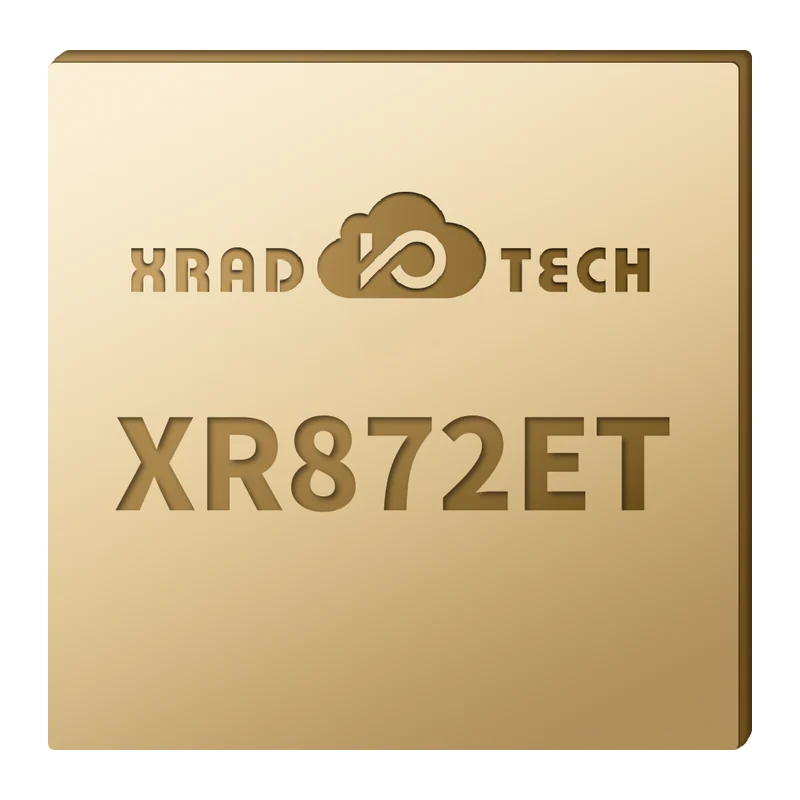

Беспроводной мультимедийный SoC Allwinner XR872ET: Cortex-M4F до 240 МГц, Wi-Fi 802.11b/g/n
Однокристальный контроллер для AIoT-устройств с камерой и звуком: объединяет процессор, Wi-Fi 2,4 ГГц, аудиотракт и аппаратный JPEG-кодер, что снимает необходимость во внешнем модуле связи.
- Артикул
- Allwinner XR872ET
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- Беспроводной мультимедийный SoC для AIoT
- Процессор
- Arm Cortex-M4F
- Тактовая частота
- до 240 МГц
- Беспроводная связь
- Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
- Память
- ОЗУ 448 КБ, ПЗУ 160 КБ (на кристалле)
- Аудиотракт
- АЦП 24 бит, ЦАП 24 бит
- Камерные входы
- Аппаратное кодирование JPEG: до 1920×1088; 640×480 при 30 кадр/с
- Интерфейс
- UART ×3, SPI ×2, I2C ×2, ШИМ ×8, АЦП ×2, ЦАП ×1
- Линии ввода-вывода
- 25 GPIO
- Питание
- Vbat 1,8–5,5 В
- Корпус
- QFN40, 5×5 мм, шаг 0,4 мм
- Программная поддержка
- FreeRTOS, AliOS-Things, OpenHarmony
Описание
XR872ET — высокоинтегрированная беспроводная мультимедийная микросхема Allwinner. В одном корпусе объединены процессорное ядро Arm Cortex-M4F с частотой до 240 МГц, низкопотребляющая подсистема WLAN 2,4 ГГц, набор АЦП и ЦАП, блок кодирования изображения и узел управления питанием. Производитель позиционирует изделие для продукции класса AIoT.
Память размещена на кристалле: 448 КБ ОЗУ и 160 КБ ПЗУ. Такой объём определяет способ разработки — прикладное программное обеспечение исполняется под управлением операционной системы реального времени, без внешней динамической памяти; поддерживаются FreeRTOS, AliOS-Things и OpenHarmony. Радиотракт соответствует IEEE 802.11b/g/n в диапазоне 2,4 ГГц.
Мультимедийная часть включает аудиокодек с 24-разрядными АЦП и ЦАП и аппаратное кодирование JPEG: до 1920×1088 для одиночного кадра либо 640×480 с частотой 30 кадров в секунду. Это ограничивает применение задачами передачи отдельных снимков и потока невысокого разрешения, а не полноценным видеонаблюдением.
Периферия: три UART, два SPI, два I2C, восемь каналов ШИМ, два входа АЦП, один выход ЦАП и 25 линий ввода-вывода общего назначения. Питание от батареи в диапазоне 1,8–5,5 В позволяет обойтись без дополнительного стабилизатора. Корпус QFN40 размером 5×5 мм с шагом выводов 0,4 мм.
Характеристики приведены по данным производителя: страница модели ↗
