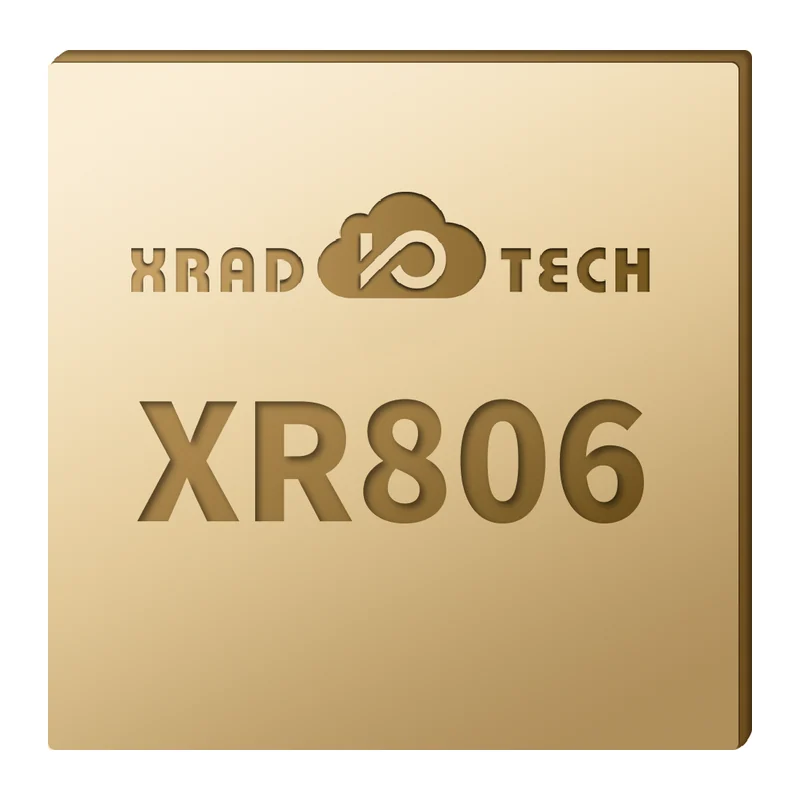

Беспроводной управляющий SoC Allwinner XR806: Star-MC1 до 160 МГц
Двухпротокольный контроллер для устройств интернета вещей и умного дома: Wi-Fi и BLE 5.0 с поддержкой SIG-Mesh в одном корпусе QFN32 4×4 мм.
- Артикул
- Allwinner XR806
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- Беспроводной управляющий SoC (Wi-Fi + BLE)
- Процессор
- Arm Star-MC1
- Тактовая частота
- до 160 МГц
- Беспроводная связь
- Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
- Bluetooth
- BLE 5.0, SIG-Mesh
- Память
- ОЗУ 320 КБ, ПЗУ 160 КБ (на кристалле)
- Интерфейс
- UART ×3, SPI ×1, I2C ×2, ШИМ ×8, ИК-передатчик ×1, ИК-приёмник ×1
- Линии ввода-вывода
- 18 GPIO
- Линии пробуждения
- 14
- Питание
- 2,5–5,5 В
- Корпус
- QFN32, 4×4 мм
- Программная поддержка
- FreeRTOS, OpenHarmony
Описание
XR806 — высокоинтегрированная микросхема беспроводного управления с поддержкой двух протоколов связи. Она объединяет процессорное ядро Arm Star-MC1 с частотой до 160 МГц, подсистему WLAN 2,4 ГГц, подсистему Bluetooth с низким энергопотреблением и узел управления питанием. Производитель ориентирует изделие на продукты интернета вещей и умного дома.
Беспроводная часть поддерживает IEEE 802.11b/g/n в диапазоне 2,4 ГГц и BLE 5.0 с профилем SIG-Mesh. Наличие Mesh означает, что узлы могут ретранслировать сообщения друг друга, что применяют в осветительных и датчиковых сетях, где прямая связь с точкой доступа есть не у каждого устройства.
Память на кристалле — 320 КБ ОЗУ и 160 КБ ПЗУ; внешняя динамическая память не предусмотрена, прикладной код работает под FreeRTOS или OpenHarmony. Периферия включает три UART, один SPI, два I2C, восемь каналов ШИМ, по одному каналу передачи и приёма инфракрасного сигнала, 18 линий ввода-вывода и 14 линий, способных выводить микросхему из режима сна.
Диапазон питания 2,5–5,5 В допускает работу как от стабилизированной шины 3,3 В, так и напрямую от батарейного источника. Корпус QFN32 размером 4×4 мм.
Характеристики приведены по данным производителя: страница модели ↗
