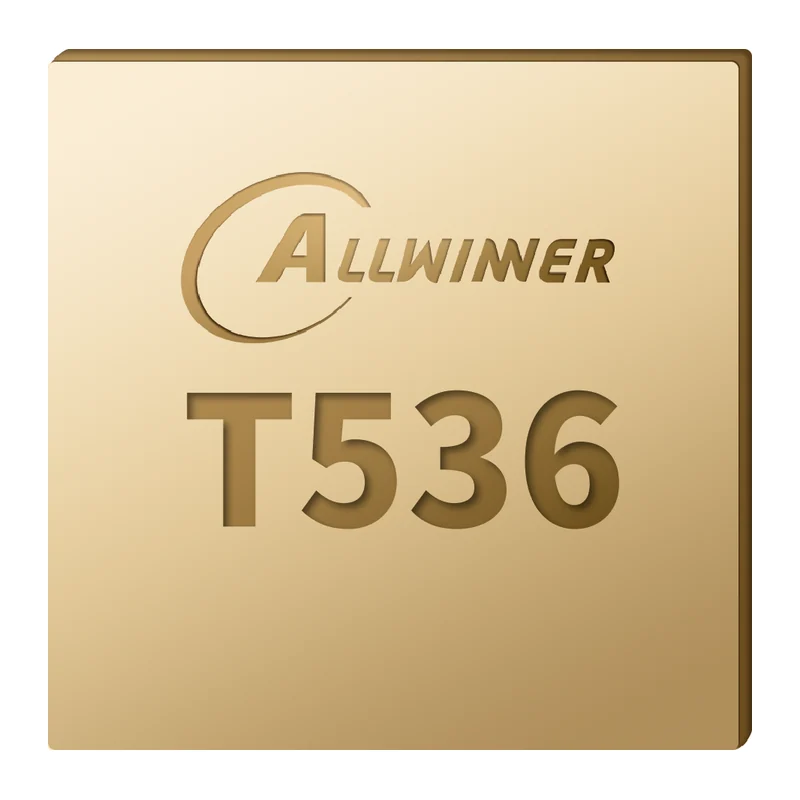

Allwinner T536

Процессор Allwinner T536: 4 ядра Cortex-A55, NPU 2 TOPS, 4×CAN-FD, ECC

Промышленный процессор для контроллеров, энергетики и промышленных роботов: четыре канала CAN-FD, LocalBus и сквозной контроль целостности данных по ECC.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Allwinner T536
Производитель
Allwinner, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: питание, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Процессор
Allwinner T536 (на странице описано исполнение T536MX-CEN2)
Ядра
4 × Arm Cortex-A55
Тактовая частота
до 1,6 ГГц
Сопроцессор
RISC-V XuanTie E907 до 600 МГц и RISC-V XuanTie E902
NPU
2 TOPS
Память
32 бит, до 8 ГБ; DDR3/DDR3L/LPDDR3, DDR4/LPDDR4/LPDDR4x; сквозной контроль и коррекция данных по ECC
Видеокодек
Кодирование H.264–4K при 25 кадр/с; MJPEG — 3840×2160 при 15 кадр/с; JPEG — 8192×8192
Видеодекодер
MJPEG — 3840×2160 при 15 кадр/с; JPEG — 16384×16384 (аппаратного декодирования H.264/H.265 нет)
Камерные входы
Параллельный CSI 8/10/12/16 бит; MIPI CSI — 2×4 линии, 4×2 линии или 4+2×2 линии
Дисплейные выходы
RGB, Dual-link LVDS, MIPI DSI
Интерфейс
PCIe 2.1/USB 3.1, USB 2.0 DRD и HOST, SDIO 3.0, 4 × CAN-FD, 2 × GMAC, LocalBus; 17 × UART, 9 × TWI, 6 × SPI; 34 × PWM, 5 × IR RX, 1 × IR TX, LEDC
Аналоговые входы
31 × GPADC, 4 × TPADC, LRADC
Линии ввода-вывода
215 × GPIO
Рабочая температура
от −40 до +85 °C
Программная платформа
Многоядерная AMP-система: Tina Linux + ОСРВ + код без ОС

Описание

T536 рассчитан на задачи промышленного управления, а не на воспроизведение видео. Вычислительная часть — четыре ядра Arm Cortex-A55 с частотой до 1,6 ГГц, два сопроцессора RISC-V XuanTie (E907 до 600 МГц и E902) и нейропроцессор на 2 TOPS. Ключевая особенность — сквозная проверка и коррекция данных по ECC на всём тракте, что важно для оборудования с длительным непрерывным режимом работы.

Память подключается по 32-разрядной шине объёмом до 8 ГБ, поддержаны DDR3, DDR3L, LPDDR3, DDR4, LPDDR4 и LPDDR4x. Видеотракт асимметричен: кодирование H.264 в 4K при 25 кадр/с и MJPEG 3840×2160 при 15 кадр/с есть, а аппаратного декодирования H.264/H.265 нет — декодируются только MJPEG и JPEG. Микросхема предназначена для захвата и передачи изображения, а не для проигрывания медиафайлов.

Набор промышленных интерфейсов обширен: четыре канала CAN-FD, два GMAC, параллельная шина LocalBus, 17 UART, 9 TWI, 6 SPI, 34 канала ШИМ, пять входов и один выход ИК, 31 вход GPADC, четыре TPADC и 215 линий GPIO. Камерные входы — параллельный CSI разрядностью 8, 10, 12 или 16 бит и MIPI CSI в конфигурациях 2×4, 4×2 или 4+2×2 линии; экран подключается через RGB, Dual-link LVDS или MIPI DSI.

Программно поддержана многоядерная AMP-схема: Tina Linux, ОСРВ и код без операционной системы работают на разных ядрах одновременно. Описано исполнение T536MX-CEN2, прочие модификации серии отличаются.

Характеристики приведены по данным производителя: страница модели ↗
