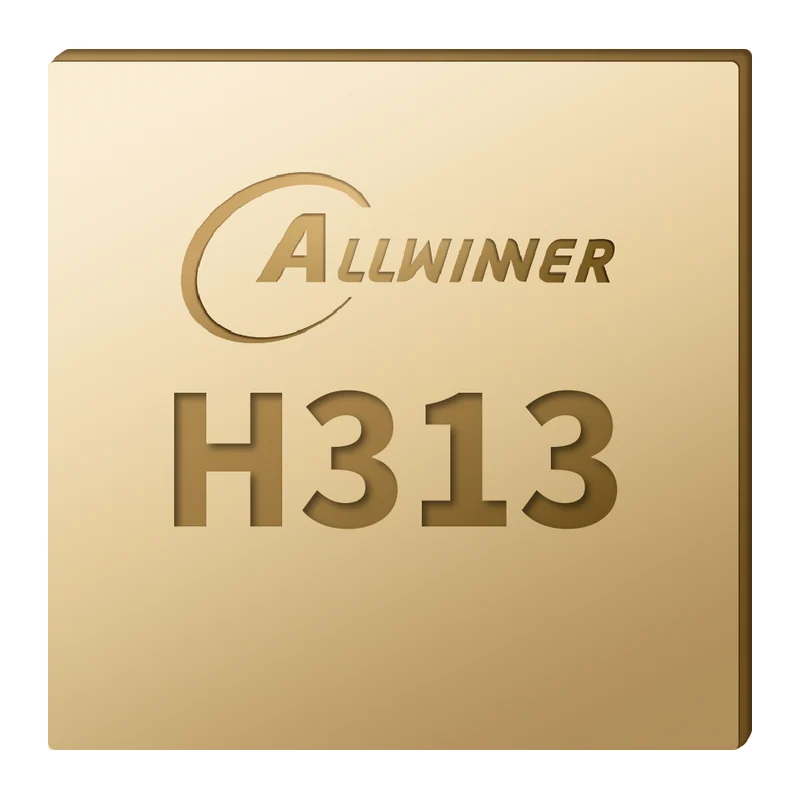

Процессор Allwinner H313: 4 ядра Cortex-A53, Mali-G31, декодирование H.265 4K при 60 кадр/с, HDMI 4K60
Allwinner · Китай под заказ
Allwinner H313

Процессор Allwinner H313: 4 ядра Cortex-A53, Mali-G31

Процессор для ТВ-приставок и умных экранов: 4 ядра Cortex-A53, Mali-G31, декодирование H.265 4K при 60 кадр/с, HDMI 4K с HDR10 и HLG.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Allwinner H313
Производитель
Allwinner, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Процессор Allwinner H313 для ТВ-приставок и умных экранов: четыре ядра Arm Cortex-A53, графика Mali-G31, память DDR3/LPDDR3 и DDR4/LPDDR4. Декодирование H.265 в 4K при 60 кадр/с, кодирование H.264 1080p при 60 кадр/с, вывод HDMI 4K с HDR10 и HLG; техпроцесс 28 нм, корпус TFBGA284. Производитель — Allwinner, Китай; раздел каталога — процессоры SoC общего назначения.

Характеристики

Процессор
Arm Cortex-A53
Ядра
4
Графика
Arm Mali-G31 MP2
Память
DDR3/DDR3L/LPDDR3; DDR4/LPDDR4
Видеодекодер
H.265 — 4K при 60 кадр/с; H.264 / VP9 / AVS2 — 4K при 30 кадр/с
Видеокодек
Кодирование H.264 и JPEG — 1080p при 60 кадр/с
Дисплейные выходы
HDMI — 4K при 60 кадр/с; TV CVBS OUT
Поддержка HDR
HDR10, HLG
Интерфейс
USB 2.0 OTG, USB 2.0 HOST ×3, SDIO 3.0, GMAC
Последовательные интерфейсы
UART ×6, TWI ×5, SPI ×2
Управление нагрузкой
PWM ×4, LEDC, TSC, CIR, LRADC
Обработка изображения
Собственный движок улучшения качества изображения Allwinner
Программная платформа
Android, Tina Linux
Техпроцесс
28 нм
Корпус
TFBGA284, 14 × 12 мм, шаг 0,65 мм
Кристалл
общий с H616, H618, T507 и H700
Поддержка Linux
основная ветка ядра (с 6.0 для семейства H616)
Назначение по данным производителя
ТВ-приставки (OTT), умные экраны

Описание

H313 — базовый процессор семейства OTT. Содержит четыре ядра Arm Cortex-A53, графику Arm Mali-G31 и фирменный движок улучшения изображения Allwinner. По функциям это упрощённый вариант моделей серии H, рассчитанный на массовые приставки и простые экранные устройства.

Аппаратный декодер обрабатывает H.265 в 4K при 60 кадр/с, а H.264, VP9 и AVS2 — в 4K при 30 кадр/с. Кодирование ограничено разрешением 1080p при 60 кадр/с для H.264 и JPEG. Поддерживаются HDR10 и HLG; форматов HDR10+ и HDR Vivid здесь нет — они есть у H618.

Вывод изображения — HDMI до 4K при 60 кадр/с и аналоговый TV CVBS OUT. Контроллер памяти работает с DDR3/DDR3L/LPDDR3 и DDR4/LPDDR4. Периферия: USB 2.0 OTG и три порта USB 2.0 HOST, SDIO 3.0, GMAC, шесть UART, пять TWI, два SPI, четыре канала PWM, LEDC, TSC, ИК-приёмник CIR и вход LRADC.

Программные платформы — Android и Tina Linux, что позволяет использовать чип как в потребительских приставках, так и в специализированных устройствах отображения с облегчённой Linux-сборкой. В беспилотном комплексе его место — наземный монитор или приставка для просмотра и записи видео, а не борт: камерного входа у H313 нет.

H313 — упрощённый вариант кристалла, на котором построены также H616, H618, T507 и H700 (техпроцесс 28 нм, корпус TFBGA284 14 × 12 мм). По данным сообщества linux-sunxi, он рассчитан на массовые ТВ-приставки: относительно H618 у него урезан видеокодек и нет HDR10+, а объём кэша второго уровня в паспорте не указан — у ранней ревизии кристалла семейства это 512 КБ, у поздней 1 МБ, и встречаются H313 обеих ревизий.

Поскольку кристалл общий с H616, на H313 работает та же поддержка в основной ветке Linux (с ядра 6.0). Если нужна плата под Linux с камерным входом или LCD-интерфейсом, в этом семействе смотрят на T507, а не на H313.

Характеристики приведены по данным производителя: страница модели ↗
