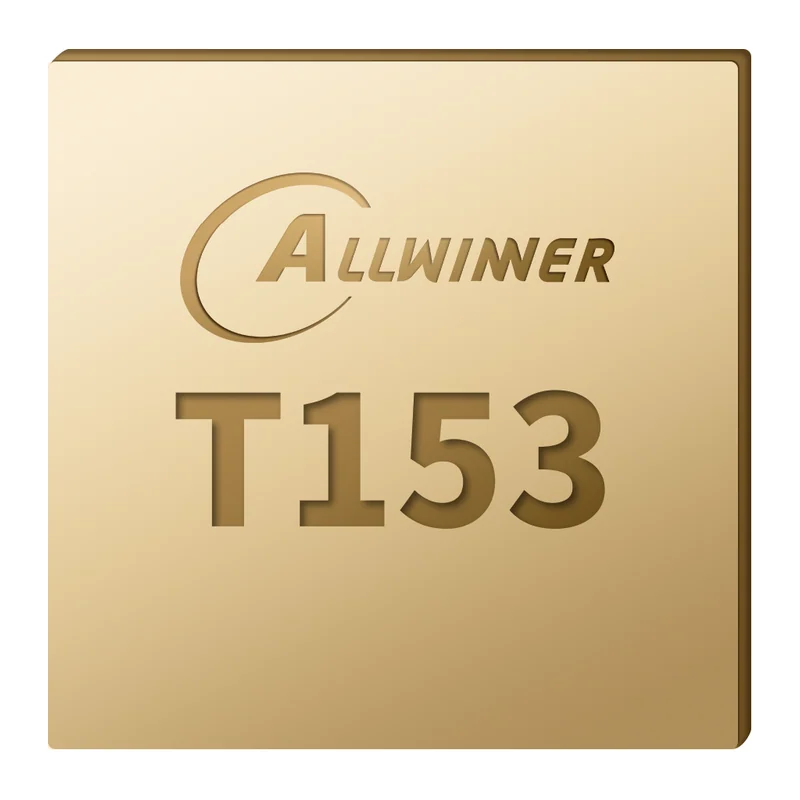

Процессор Allwinner T153: 4 ядра Cortex-A7, 3×GMAC, 2×CAN-FD, LocalBus
Промышленный процессор для ПЛК, панелей оператора, шлюзов и роботов, где важнее число сетевых и полевых интерфейсов, чем вычислительная мощность.
- Артикул
- Allwinner T153
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: питание, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Allwinner T153 (на странице описано исполнение T153MX-BCX)
- Ядра
- 4 × Arm Cortex-A7
- Тактовая частота
- до 1,6 ГГц
- Сопроцессор
- RISC-V XuanTie E907, до 600 МГц
- Обработка изображения
- ISP, блок двумерного графического ускорения G2D
- Память
- 16 бит, до 4 ГБ; DDR3/DDR3L, DDR4
- Камерные входы
- Параллельный CSI 8/10/12/16 бит; MIPI CSI — 4 линии, 2×2 линии или 1+1+1 линия
- Дисплейные выходы
- RGB, Dual-link LVDS, MIPI DSI
- Интерфейс
- 3 × GMAC, 2 × CAN-FD, LocalBus; 10 × UART, 6 × TWI; 30 × PWM
- Аналоговые входы
- 24 × GPADC, 4 × TPADC
- Линии ввода-вывода
- 141 × GPIO
- Особенности монтажа
- Возможна разводка платы в два слоя
- Рабочая температура
- от −40 до +85 °C
- Программная платформа
- Многоядерная AMP-система: Tina Linux + ОСРВ + код без ОС
Описание
T153 построен на четырёх ядрах Arm Cortex-A7 с частотой до 1,6 ГГц и сопроцессоре RISC-V XuanTie E907 до 600 МГц. Дополнительно интегрированы процессор обработки изображения ISP и блок двумерного графического ускорения G2D. Память подключается по 16-разрядной шине объёмом до 4 ГБ, поддержаны DDR3, DDR3L и DDR4.
Основная ценность модели — плотность интерфейсов: три канала гигабитного Ethernet, два CAN-FD, параллельная шина LocalBus, 10 UART, 6 TWI, 30 каналов ШИМ, 24 входа GPADC, четыре TPADC и 141 линия GPIO. Производитель отдельно отмечает, что такой набор позволяет развести плату в два слоя, что снижает стоимость изделия.
Камерные входы — параллельный CSI разрядностью 8, 10, 12 или 16 бит и MIPI CSI в конфигурациях 4 линии, 2×2 линии или 1+1+1 линия. Экран подключается через RGB, Dual-link LVDS или MIPI DSI. Программно поддержана многоядерная AMP-схема: Tina Linux, ОСРВ и код без операционной системы на разных ядрах, что позволяет вынести жёсткий реальный масштаб времени на RISC-V.
Ограничения: аппаратных видеокодеков в характеристиках нет, графического 3D-ядра тоже — модель не предназначена для мультимедийных задач. Описано исполнение T153MX-BCX, прочие модификации серии отличаются.
Характеристики приведены по данным производителя: страница модели ↗
