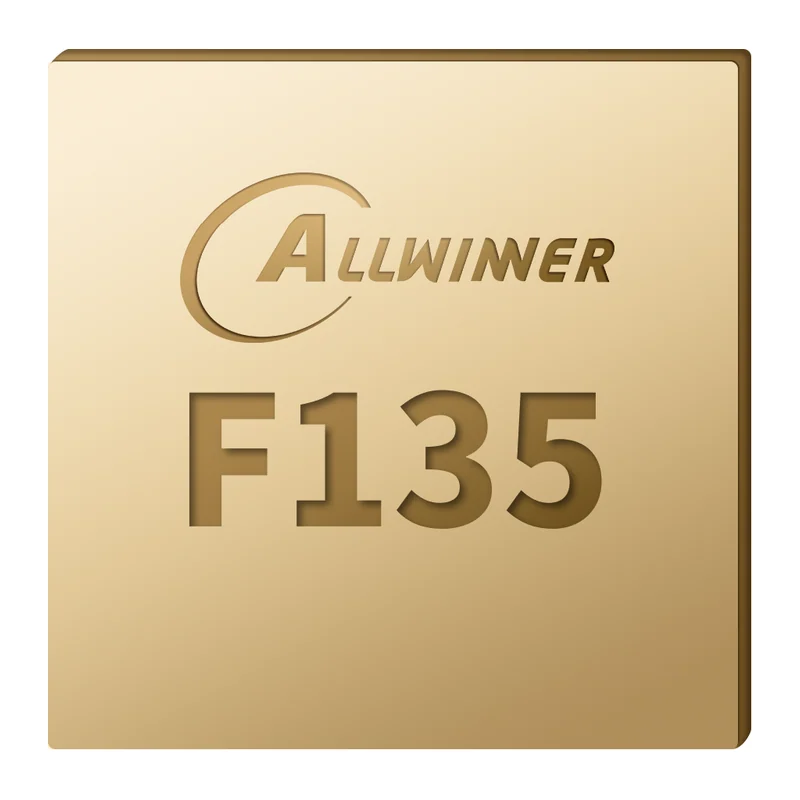

Процессор Allwinner F135: RISC-V C906 1 ГГц, декодирование H.265 4K30
Применяют в портативных видеоплеерах, уличных аудиосистемах с экраном, приборных панелях и автомобильных дисплеях вторичного рынка.
- Артикул
- Allwinner F135
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: питание, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- RISC-V XuanTie C906
- Тактовая частота
- до 1,0 ГГц
- Графика
- Двумерный графический ускоритель
- Память
- Внешняя DDR2, DDR3/DDR3L; объём до 256 МБ
- Видеодекодер
- H.265–4K при 30 кадр/с; H.264–4K при 24 кадр/с
- Видеокодек
- MJPEG — 4K при 15 кадр/с; JPEG — 8192 × 8192
- Дисплейные выходы
- RGB, двухканальный LVDS, MIPI 4 линии — все 1080p при 60 кадр/с
- Интерфейс
- USB 2.0 HOST ×1, USB 2.0 OTG ×1, SD 3.0 ×1, SDIO 3.0 ×1
- Последовательные интерфейсы
- UART ×6, TWI ×3
- Управление нагрузкой
- PWM ×8, GPADC ×1, TPADC ×2
- Аудио
- Выход на наушники ×1; OWA вход/выход; MIC ×1; DMIC ×1; FM-вход ×1; ИК ×1
- Программная платформа
- Melis RTOS, Tina Linux
Описание
F135 — процессор декодирования и вывода видео на ядре RISC-V XuanTie C906 с частотой до 1,0 ГГц и двумерным графическим ускорителем. Память внешняя: поддерживаются DDR2, DDR3 и DDR3L общим объёмом до 256 МБ — конфигурация выбирается исходя из разрешения панели и требуемого запаса под приложение.
Декодер обрабатывает H.265 в 4K при 30 кадр/с и H.264 в 4K при 24 кадр/с. Кодер ограничен MJPEG в 4K при 15 кадр/с и JPEG до 8192 × 8192. Вывод изображения возможен по RGB, двухканальному LVDS и четырёхлинейному MIPI, причём производитель указывает 1080p при 60 кадр/с для всех трёх интерфейсов — то есть выбор типа панели не ограничивает частоту кадров.
Аудио- и служебная периферия развита необычно широко для чипа этого класса: линейный выход на наушники, цифровой интерфейс OWA на вход и выход, аналоговый и цифровой микрофонные входы, FM-вход, ИК-приёмник. Кроме того есть USB 2.0 HOST и OTG, SD 3.0 и SDIO 3.0, шесть UART, три TWI, восемь каналов PWM, GPADC и два входа TPADC для резистивной сенсорной панели.
Программные платформы — собственная Melis RTOS для быстрого старта и работы в реальном времени и Tina Linux там, где нужен полноценный стек Linux.
Характеристики приведены по данным производителя: страница модели ↗
