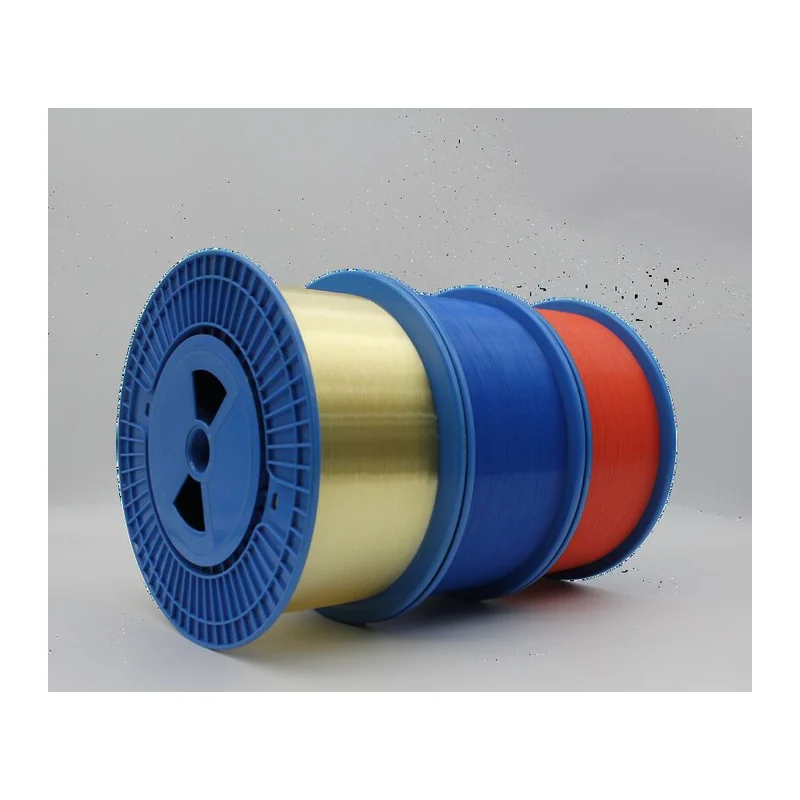

Голое одномодовое волокно Aixton G.657.A2 для БПЛА, 0,25/0,27 мм, катушка 50,4 км, радиус изгиба 7,5 мм
Aixton · Китай под заказ
AXT-G657A2

Голое одномодовое волокно Aixton G.657.A2 для БПЛА, 0,25/0,27 мм

Голое одномодовое волокно на заводской катушке — сырьё для намотки бортовых катушек оптоволоконных FPV-дронов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
AXT-G657A2
Производитель
Aixton, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип разъёма, число волокон, вносимые потери, рабочая температура — пришлём по запросу.

Входит в подборку «Оптоволокно, патч-корды и разъёмы»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
G657A2 (единый для всех карточек семейства)
Класс волокна
ITU-T G.657.A2 (в заголовках карточек семейства также G.652D / G.657.A1 / G.657.B3 по запросу)
Режим
одномодовое
Диаметр покрытия (по заголовку карточки, вне таблицы)
0,25 мм / 0,27 мм
Затухание на 1310 нм
менее 0,35 дБ/км (IEC 60793–1-40, после водородного старения)
Затухание на 1383 нм
менее 0,35 дБ/км
Затухание на 1550 нм
менее 0,21 дБ/км
Затухание на 1625 нм
менее 0,23 дБ/км
Точечные неоднородности (1310 и 1550 нм)
менее 0,05 дБ
Длина волны нулевой дисперсии
1300–1324 нм (IEC 60793–1-42)
Наклон нулевой дисперсии
менее 0,092 пс/(нм²·км)
Макс. дисперсия 1285–1330 нм
менее 3,5 пс/(нм·км)
Дисперсия на 1550 нм
не более 18 пс/(нм·км)
Дисперсия на 1625 нм
менее 22 пс/(нм·км)
PMD, отдельное волокно
не более 0,1 пс/√км (IEC 60793–1-48)
PMD LDV
менее 0,06 ps/dkm (единица приведена как на сайте)
Длина волны отсечки в кабеле
менее 1260 нм (IEC 60793–1-44)
Диаметр модового поля
8,6 ± 0,4 мкм на 1310 нм; 9,6 ± 0,5 мкм на 1550 нм (IEC 60793–1-45)
Минимальный радиус изгиба
7,5 мм для G.657.A2 (против 10 мм у G.657.A1 и 30 мм у G.652.D)
Упаковка
50,4 км на катушке (в заголовке карточки также 60,4 км)
Минимальная партия
2000 км
Срок поставки
30–90 дней
Условия оплаты
L/C, T/T
Производственная мощность
200 000 км/мес
Страна происхождения
Китай

Описание

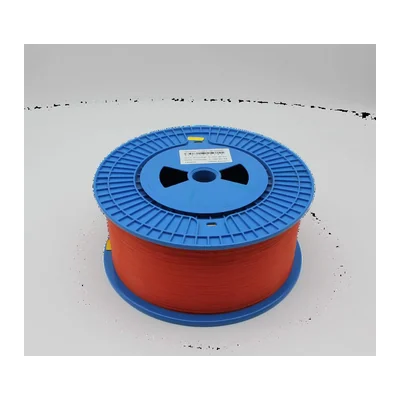

Одномодовое волокно ITU-T G.657.A2 в покрытии 0,25 или 0,27 мм, без вторичной оболочки. Применяется в кабельном производстве и при перемотке бортовых катушек оптоволоконных FPV-дронов; отгружается на заводской катушке 50,4 км.

Определяющий параметр класса — минимальный радиус изгиба 7,5 мм против 10 мм у G.657.A1 и 30 мм у G.652.D: от него зависит плотность укладки на катушку малого диаметра. Затухание менее 0,35 дБ/км на 1310 нм и менее 0,21 дБ/км на 1550 нм, точечные неоднородности менее 0,05 дБ, PMD не более 0,1 пс/√км, диаметр модового поля 8,6 ± 0,4 мкм на 1310 нм, длина волны отсечки в кабеле менее 1260 нм.

Защитной оболочки на волокне нет: перемотка, оконцовка и защита остаются на стороне заказчика. Минимальная партия 2000 км.

Характеристики приведены по данным производителя: страница модели ↗
