Расходники для вакуумной инфузии

Одноразовые материалы и оснастка, без которых не собрать вакуумный мешок для инфузии или формования под вакуумом. Производители — JLON Composite и UTEK Composite. В разделе вакуумные плёнки из многослойного и высокотемпературного нейлона, отрывные ткани peel ply, перфорированные разделительные плёнки и ткани, дышащие слои из полиэфира и стекловолокна, проводящие сетки для распределения смолы, герметизирующий жгут из бутилкаучука, спиральные и Ω-образные инфузионные трубки, мембрана VAP, питатели смолы, вакуумная оснастка и инструмент для ручной выкладки.

Слои укладывают по порядку: на ламинат — отрывная ткань, которая снимается после отверждения и оставляет шероховатую поверхность под склейку или покраску; затем перфорированная разделительная плёнка и дышащий слой или проводящая сетка, по которой смола растекается по площади; сверху — вакуумная плёнка, приклеенная к оснастке герметизирующим жгутом. Спиральная трубка подводит смолу и отводит воздух вдоль кромки детали.

Главный параметр — рабочая температура: плёнки и ткани для отверждения при комнатной температуре и для печи различаются. В разделе есть материалы с теплостойкостью от 80 до 400 °C, а вакуумные плёнки — до 260 °C. Отрывную ткань подбирают по плотности, сетку — по проводимости смолы и толщине, плёнку — по толщине и эластичности под рельеф детали.

Как выбрать

Сверяют по: назначение, материал, рабочая температура, толщина, ширина

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельНазначениеМатериалРабочая температураТолщинаШирина
25×29 / 18×21JLON Composite Канал подачи смолы в вакуумной инфузии VARI/VARTM, в том числе лопастей ветроустановокПолиэтилен (PE) и полипропилен (PP), экструзиядо 140 °C; без деформации ниже 120 °C——
35–1000JLON Composite Локализация распыла топлива и масла на фланцах, клапанах и соединениях судовых трубопроводовМногослойная алюминиевая фольга, стеклотканевое полотно, высокотемпературный клей, защитный лайнердо 160 °C0,355 ± 0,02 мм35 / 50 / 75 / 100 / 140 / 250 / 500 / 1000 мм
8~10 / 10~12 / 13~16UTEK Composite ——не выше 100 °C по таблице; до 120 °C по описанию производителя——
8×10 … 19×23JLON Composite Канал подачи и распределения смолы при вакуумной инфузииHDPE (полиэтилен высокой плотности)120 °CСтенка 1 мм (8×10, 10×12, 12×14), 1,5 мм (16×19), 2 мм (19×23)—
A830 / A150 / A399 / GA005 / AF922UTEK Composite разделительный и фиксирующий слой на оснастке сложной формы, допускает повторное применениебумага васи (A830), ПЭТ (A150), полиимид (A399), стекловолокно с ПТФЭ (GA005)150 °C (A830), 200 °C (A150), 230 °C (GA005), 260 °C (A399); AF922 — обычная температура—25 и 50 мм; возможны специальные типоразмеры
BF65JLON Composite Вакуумный мешок для инфузии, мокрой выкладки, препрега и отверждения в печиМногослойная соэкструдированная нейлоновая плёнкадо 170 °C50 / 65 / 75 мкм2 / 3 / 4 / 6 / 7 / 8 / 9 / 10 / 12 м

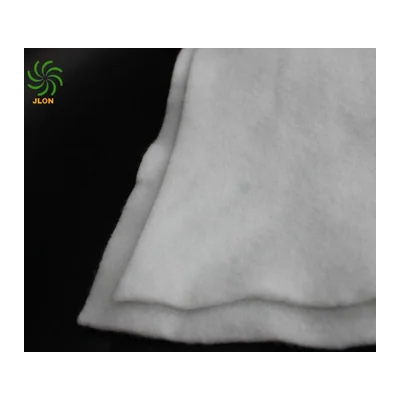

BR150JLON Composite Равномерная откачка воздуха из вакуумного пакета, тормоз фронта смолы при инфузииПолиэфирное (PET) нетканое полотно; исполнения JXPETD6, JXPETD6D2, JXPETD2, DHPETD6D2, HTPY66100205 °C (BR150); исполнения на 230 и 240 °C—0,1–2 м (в том числе 1,2; 1,5; 1,52; 1,6 м)

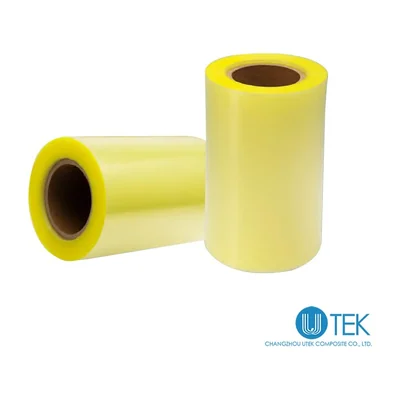

D400 / D500Y / D600 / D7400 / D1500 / VBF280UTEK Composite вакуумный мешок для инфузии, отверждения в печи и в автоклавеПЭ (D400), ПЭ/ПА (D500Y), ПА (D600, D7400), модифицированный ПА (D1500), ПТФЭ (VBF280)100 °C; 120 °C; 130 °C; 170 °C; 200 °C; 230 °C; 260 °C в зависимости от марки50, 65, 75 и 110 мкммаксимальная до 8 м; типовые 3; 3,2; 3,6; 3,8 и 4 м

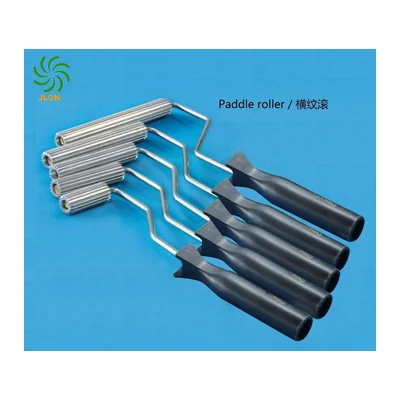

FRP ToolsJLON Composite Ручная выкладка и пропитка стеклопластиковых ламинатов, удаление воздушных включенийАлюминий, сталь, пластик, натуральная щетина и шерсть———

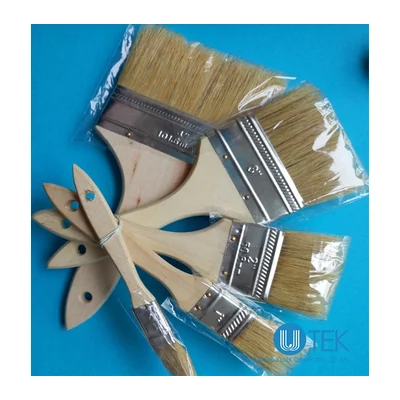

FRP Tools UTEKUTEK Composite ручной инструмент для выкладки и прикатки стеклопластика, нанесения смолы и гелькоутаалюминий, сталь, пластик, PEET; кисти — натуральная щетина, синтетическое и смешанное волокно; меховые валики — синтетика, полиакрил, шерсть———

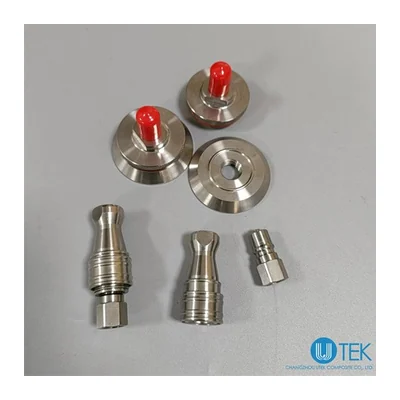

GZKT-500 / GZKF-402 / AHVTUTEK Composite вакуумная магистраль: фитинги, базы и шланги для вакуумной инфузиинержавеющая сталь и силикон; шланги — многослойная конструкция с соединителем из нержавеющей стали260 °C (GZKT, GZKF, AHVT, AHVT-R), 230 °C (AHVT-RS)——

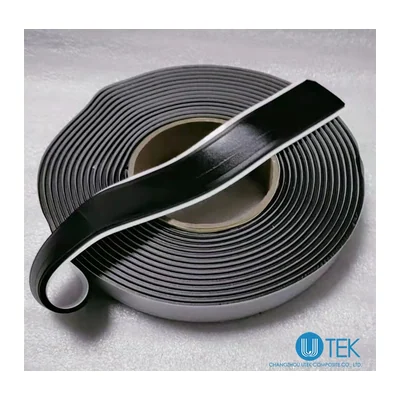

HW100 / H100 / HW150 / H150 / H200 / H230UTEK Composite герметизация вакуумного мешка между собой и с оснасткой—120 °C (HW100, H100), 150 °C (HW150), 160 °C (H150), 200 °C (H200), 230 °C (H230)сечение 2,5×12 мм, 3×13 мм и 3×20 мм—

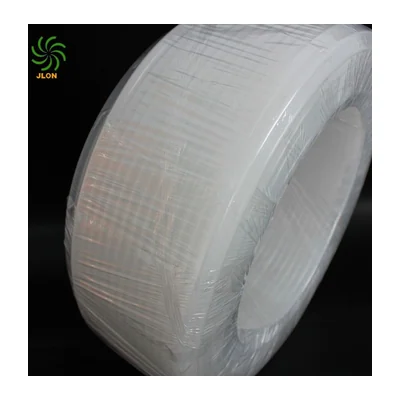

ID 10–16JLON Composite Подача смолы и отвод воздуха при вакуумной инфузииПолиэтилен (ПЭ)до 80 °C——
IM120/IM140JLON Composite Распределение смолы по пакету при вакуумной инфузии VARTMHDPE (полиэтилен высокой плотности), экструдированная или тканая сетка120 °C1,0 ± 0,2 ммдо 4 м

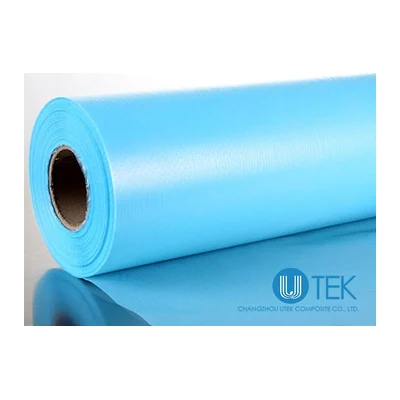

M3700 / M3900 / M5200 / M4000 / MR315 / MR400UTEK Composite перфорированная разделительная плёнка для вакуумного формования и RTM, может заменять отрывную тканьполиолефин (M3700, M3900), ETFE (M5200), FEP (M4000), ПТФЭ (MR315), полиимид (MR400)теплостойкость 100; 150; 230; 260; 315 и 400 °C; рекомендованные диапазоны 100–150, 150–200, 200–230 и 230–280 °C15; 20; 25; 30 и 50 мкм1,00; 1,27; 1,30 и 1,53 м

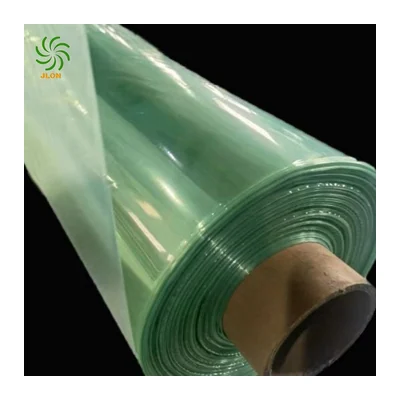

NL204/NL230JLON Composite Вакуумный мешок для высокотемпературных циклов формования и отвержденияПолиамид (нейлон, PA)NL180 — до 180 °C, NL204 — до 204 °C, NL230 — до 230 °C, NL250 — до 250 °C50 / 65 / 75 мкмдо 7 м (NL250 — до 3,6 м); типовые 1,5 / 3 / 4 м

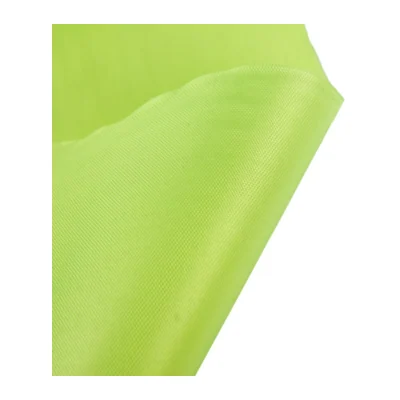

PL85JLON Composite Отрывной слой для вакуумной инфузии VARTM, пултрузии и ручной выкладкиНейлон PA66, полотняное переплетение (исполнения PET / PA6 / PA66)до 190 °C0,15 мм1,8 м

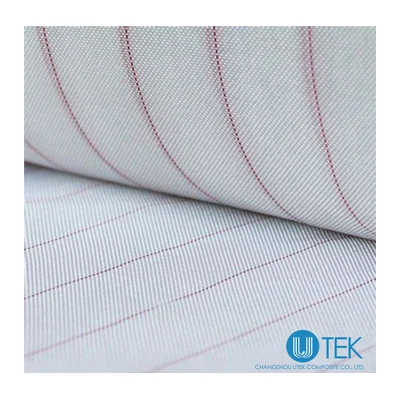

PS100 / PS150 / NS230 / NL230 / G234TFPUTEK Composite отрывная ткань (peel ply) для защиты и подготовки поверхности ламината под последующую склейкуПЭТ (PS100), ПЭТ/ПА (PS150), ПА (NS230), ПА с силиконом (NL230), стекловолокно с ПТФЭ (G234TFP, G234TFNP, GA005)140 °C (PS100), 180 °C (PS150), 230 °C (NS230, NL230, GA005), 260 °C (G234TFP, G234TFNP)GA005 — 0,13 и 0,18 мм1,0; 1,27; 1,5 и 1,8 м

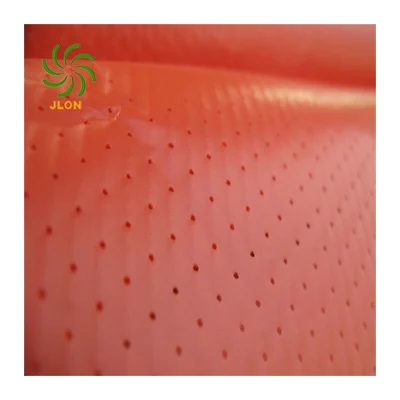

RF35JLON Composite Разделительный слой между ламинатом и расходными слоями вакуумного пакетаПолиэтилен (ПЭ), перфорированная плёнкадо 121 °C35 мкм1200 мм (типовое исполнение RF35-1200-500)

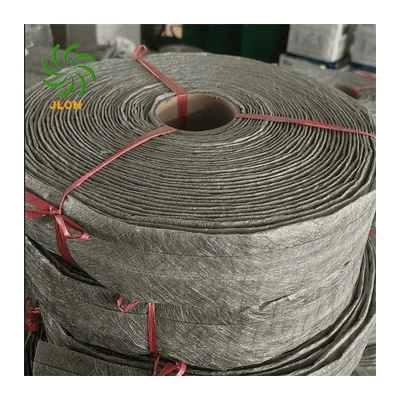

Resin Feeder 50/100JLON Composite Проточная среда для подачи и распределения смолы при вакуумной инфузии и RTMМонофиламентный дистанционный слой PP/PET/PA6 в термоскреплённом нетканом чехледо 150 °C—0,05 м (Resin Feeder 50) и 0,1 м (Resin Feeder 100)
ST12JLON Composite Герметизация вакуумного мешка по периметру оснастки, ввод магистралей, ремонт течейСинтетический бутилкаучукдо 200 °C3 мм12 мм

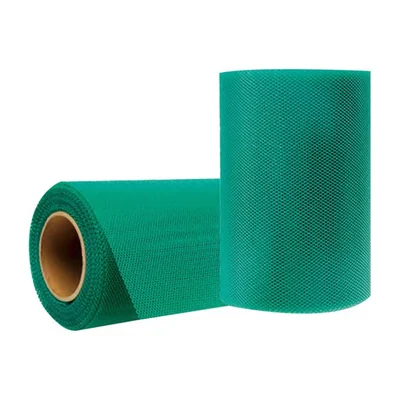

UT-230 / UT-160 / UT-120UTEK Composite ——до 120 °C——
VAPJLON Composite Односторонне проницаемая мембрана для вакуумного формования и работы с препрегомНейлоновая ткань + полиуретановая (PU) плёнкадо 160 °C0,18 ± 0,03 мм0,1–1,47 м
VAP I/T/HJLON Composite Отвод воздуха при вакуумной инфузии без отпечатка на поверхности деталиМембрана VAP (PET/нейлон) + вакуумная плёнка (PA/PE) + проводящая сетка (PE или PP), сварка горячим расплавомдо 120 °C (мембрана VAP 160 °C, плёнка 150 °C, сетка 120 °C / 12 ч)Вакуумная плёнка 65 ± 5 мкм—
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте ширину плёнки с размером формы с запасом на складки: плёнка, натянутая без складок, в углах рвётся под вакуумом или образует мостик над ламинатом.
  2. Проверьте проницаемость разделительной плёнки: перфорированная пропускает избыток смолы в дышащий слой, сплошная — нет, и неверный выбор даёт пересушенный или переобогащённый смолой ламинат.
  3. Сверьте тип отрывной ткани с последующей операцией: ткань с разделительным покрытием оставляет поверхность, которую без шлифовки не вклеивают, чистая нейлоновая или полиэфирная даёт фактуру под склейку.
  4. Проверьте, держится ли герметизирующий жгут на материале вашей формы во всём температурном цикле: отставший жгут становится местом подсоса воздуха.
  5. Для инфузии сверьте проводящую сетку и спиральную трубку с длиной пути смолы и временем жизни связующего: при слишком длинном пути смола загустевает до пропитки дальнего края.

Производители в разделе

JLON CompositeКитайUTEK CompositeКитай

Вопросы по разделу

Зачем нужна отрывная ткань?
Она лежит прямо на ламинате и снимается после отверждения, унося излишки смолы и оставляя чистую шероховатую поверхность. Такую поверхность можно склеивать или красить без шлифовки, а остальные слои вакуумного мешка не прилипают к детали.
Чем проводящая сетка отличается от дышащего слоя?
Проводящая сетка создаёт каналы, по которым смола быстро растекается по всей площади при инфузии. Дышащий слой впитывает излишки смолы и равномерно распределяет вакуум при формовании препрегов и ручной выкладке под мешком.
Какую вакуумную плёнку выбрать?
По температуре отверждения и рельефу детали. Для комнатной температуры подходит обычная нейлоновая плёнка, для печи — высокотемпературная до 250–260 °C. Для сложной формы нужна эластичная плёнка, которая ложится в углы без перемычек.
Производители каких марок собраны в разделе «Расходники для вакуумной инфузии»?
JLON Composite, UTEK Composite. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Расходники для вакуумной инфузии»?
Чаще всего в карточках этого раздела заполнены: рабочая температура, назначение, материал, способ применения, комплектация, длина рулона, цвет, ширина. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
