Экранирующие и радиопоглощающие материалы

Материалы, которые решают задачи электромагнитной совместимости: не дают помехам от одного узла попадать в другой и закрывают щели в экранах. Весь раздел — Fehonda: радиопоглощающие прокладки серии BS для диапазонов до 3, 10 и 25 ГГц и от 10 МГц до 6 ГГц, теплопроводящие поглотители на 1,5–3,0 Вт/(м·К), радиопоглощающие гели, токопроводящая резина EC, токопроводящая ткань с медно-никелевым покрытием, токопроводящие клеи-герметики и SMT-прокладки под пайку оплавлением.

Поглотитель гасит высокочастотное излучение внутри корпуса: его клеят на крышку над процессором, видеопередатчиком или линией питания, чтобы помехи не наводились на приёмник GNSS и радиоканал. Теплопроводящие поглотители совмещают две функции и заменяют термопрокладку там, где нужно и отвести тепло, и подавить излучение.

Токопроводящие материалы замыкают экран: резину и прокладки ставят в стыки крышек и разъёмов, ткань оборачивает кабели и узлы, клей соединяет детали экрана с электрическим контактом. Подбирают по диапазону частот, толщине и теплопроводности для поглотителей и по объёмному сопротивлению, твёрдости и затуханию — для токопроводящих материалов.

Как выбрать

Сверяют по: частотный диапазон, толщина, теплопроводность, объёмное сопротивление, экранирование, рабочая температура

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельОбъёмное сопротивлениеРабочая температура
Fehonda 1.5W 10GHz Thermally Conductive Wave AbsorberFehonda не менее 10¹³ Ом·см−40…+180 °C
Fehonda 1.5W 5GHz Thermally Conductive Wave AbsorberFehonda не менее 10¹³ Ом·см−40…+180 °C
Fehonda 2.0W 8GHz Thermally Conductive Wave AbsorberFehonda не менее 10¹³ Ом·см−40…+180 °C
Fehonda 3.0W 25GHz Thermally Conductive Wave AbsorberFehonda не менее 10¹³ Ом·см−40…+180 °C
Fehonda BS-10GFehonda —−40…+160 °C
Fehonda BS-25GFehonda —−40…+160 °C
Fehonda BS-3GFehonda —−40…+160 °C
Fehonda BS-ERFehonda —−40…+120 °C
Fehonda EC-10Fehonda 0,05 Ом·см, ASTM D257−55…+170 °C
Fehonda EC-11Fehonda 0,1 Ом·см, ASTM D257−55…+170 °C
Fehonda EC-20Fehonda 0,56 Ом·см, ASTM D257−55…+170 °C
Fehonda EC-45HFehonda 0,04 Ом·см, ASTM D257−40…+150 °C
Fehonda EC-45RFehonda 0,04 Ом·см, ASTM D257−40…+150 °C
Fehonda EC-50Fehonda 0,01 Ом·см, ASTM D257−40…+150 °C
Fehonda EC-60RFehonda 0,01 Ом·см, ASTM D257−40…+150 °C
Fehonda EC-CNTFehonda 1,2 Ом·см, ASTM D257−55…+170 °C
Fehonda ECP-01Fehonda —−20…+85 °C

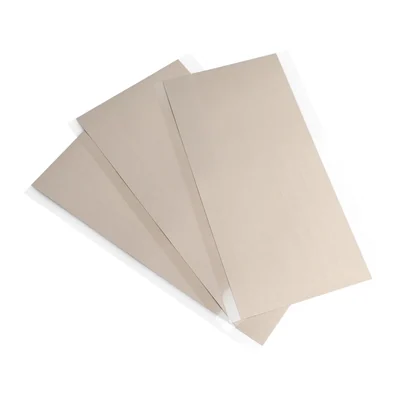

Fehonda ECP-02Fehonda —−20…+85 °C

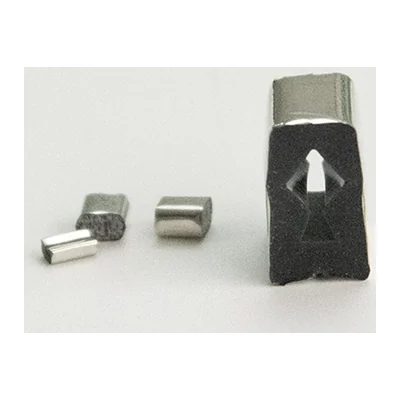

Fehonda SMT-01Fehonda ——

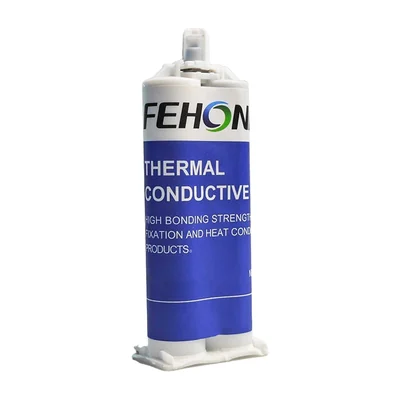

Fehonda TBG-2Fehonda не менее 10¹³ Ом·см−40…+180 °C

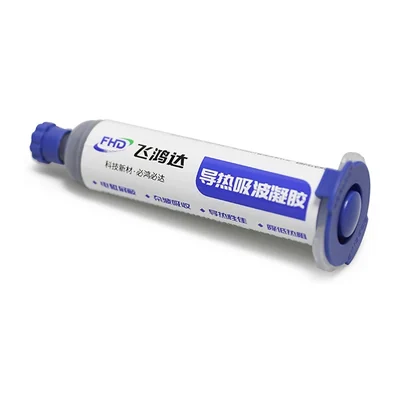

Fehonda TBG-4Fehonda не менее 10¹³ Ом·см−40…+180 °C

Производители в разделе

FehondaКитай

Вопросы по разделу

Зачем на дроне радиопоглощающий материал?
Процессоры, видеопередатчики и импульсные преобразователи излучают помехи, которые снижают чувствительность приёмника GNSS и радиоканала управления. Поглотитель внутри корпуса гасит это излучение рядом с источником и уменьшает наводки на соседние узлы.
Чем поглотитель отличается от экрана?
Металлический экран отражает излучение и не выпускает его наружу, но внутри корпуса отражённые волны могут усиливать помехи. Поглотитель превращает энергию излучения в тепло. Часто их используют вместе: экран снаружи, поглотитель внутри.
Для чего токопроводящая резина и ткань?
Чтобы закрыть щели и стыки экранов: резину ставят в пазы крышек, ткань оборачивает кабели и платы. Чем ниже объёмное сопротивление и выше затухание в децибелах, тем лучше материал экранирует.
Производители каких марок собраны в разделе «Экранирующие и радиопоглощающие материалы»?
Fehonda. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Экранирующие и радиопоглощающие материалы»?
Чаще всего в карточках этого раздела заполнены: рабочая температура, твёрдость, объёмное сопротивление, огнестойкость, толщина, частотный диапазон, прочность на разрыв, плотность. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
