Быстрая зарядка тяговых аккумуляторов в поле
Ограничение ставит не зарядное устройство, а то, откуда оно берёт мощность.
Считаем мощность, а не амперы
Мощность заряда равна току, умноженному на напряжение сборки. Зарядить 12S-сборку 22 А·ч током 1C — это около 44 В × 22 А ≈ 1 кВт, и это только на одну сборку.
Бытовая розетка 220 В с автоматом на 16 А даёт около 3,5 кВт, и это потолок на всю точку: три-четыре сборки одновременно, не больше.
Генератор нужно подбирать с запасом: у мощного зарядного устройства большой пусковой ток, а дешёвый генератор без инвертора ещё и плохо держит форму и частоту напряжения — зарядное отвечает на это ошибкой по входу или снижает мощность.
| Источник | Доступная мощность | Сколько сборок 1 кВт·ч заряжает за час |
|---|---|---|
| Розетка 220 В, 16 А | ≈ 3,5 кВт | 3 |
| Розетка 380 В, 16 А | ≈ 10 кВт | 9 |
| Генератор 5 кВт | ≈ 4 кВт с запасом | 3–4 |
| Автомобиль через инвертор 2 кВт | ≈ 1,5 кВт | 1 |
| Буферный накопитель 5 кВт·ч | пиково до 5 кВт | по ёмкости накопителя |
Быстрее — не всегда лучше
Ток заряда выше 1C сокращает ресурс: растёт нагрев и ускоряется деградация. Для полутвердотельных сборок предел обычно ниже, чем для обычных литий-полимерных.
Нагрев — главный ограничитель. Сборка, нагревшаяся выше 45 °C при заряде, теряет ресурс заметно быстрее; между вылетами ей нужно дать остыть, а не ставить на заряд горячей.
Разумный полевой режим: 0,5–1C на заряд, пауза на остывание, и только при нехватке времени — кратковременный выход на больший ток.

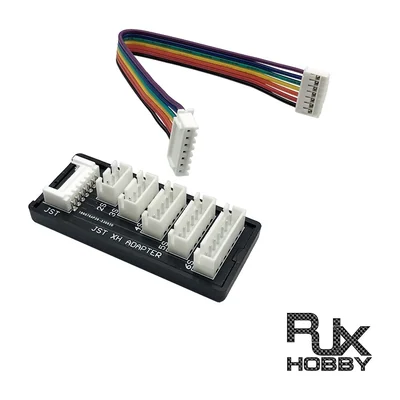

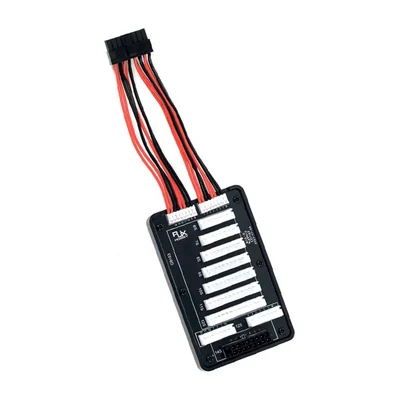

Параллельная зарядка
Параллельная плата позволяет заряжать несколько одинаковых сборок от одного канала. Работает это только при близких напряжениях: разница больше 0,1 В на банку даёт уравнительный ток между сборками в момент подключения.
Поэтому сборки сначала выравнивают по напряжению поодиночке, и только потом соединяют параллельно.
Балансировочные разъёмы при параллельной зарядке тоже объединяются, и любая неисправная сборка тянет за собой остальные. Смешивать сборки разного возраста и разной ёмкости нельзя.
Безопасность и учёт
Место зарядки отделяют от места хранения и от людей, ставят несгораемую тару и держат под наблюдением. Заряд без присмотра — основная причина пожаров на точке.
Каждая сборка должна иметь номер, и каждый цикл — попадать в журнал. Без этого возраст парка неизвестен, и первая же отказавшая в полёте сборка станет неожиданностью.
Зарядные устройства с сетевым интерфейсом и журналом снимают эту работу с оператора: цикл записывается автоматически вместе с отданной и принятой ёмкостью.

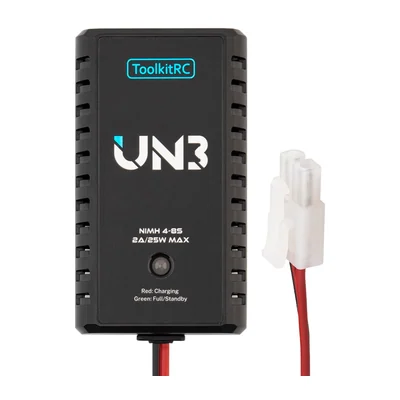

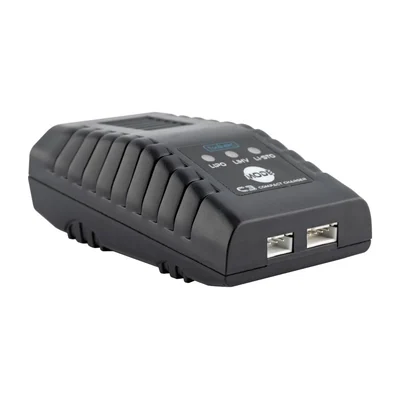

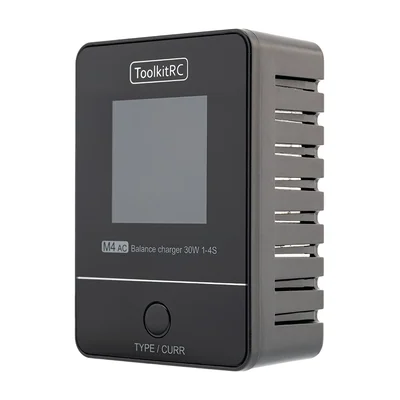

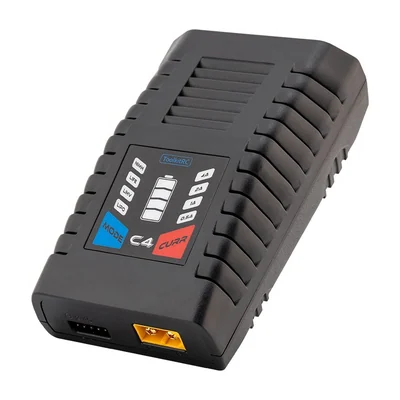

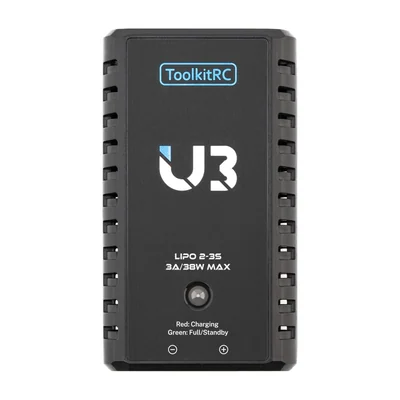

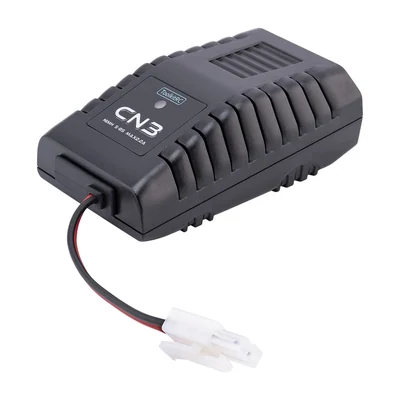

Зарядные устройства в каталоге
Позиции каталога, к которым относится всё сказанное выше.
