Рамы для дронов и запасные лучи

Раму принято выбирать по размеру винта — «пятидюймовка», «двухдюймовка», — но это только первый фильтр. Дальше решает жёсткость: рама работает как пружина между моторами и гироскопом, и её собственная частота определяет, сколько вибрации доедет до датчиков. Мягкая рама резонирует на оборотах моторов, прошивка давит резонанс цифровыми фильтрами, каждый фильтр добавляет задержку в контур управления — и аппарат становится вялым не из-за настроек, а из-за конструкции.

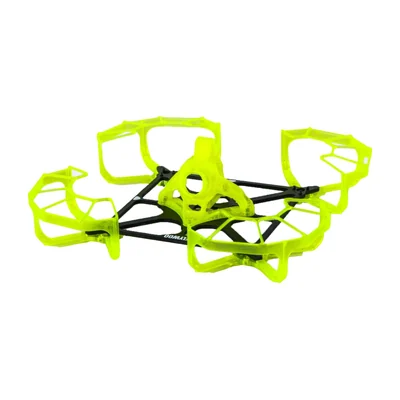

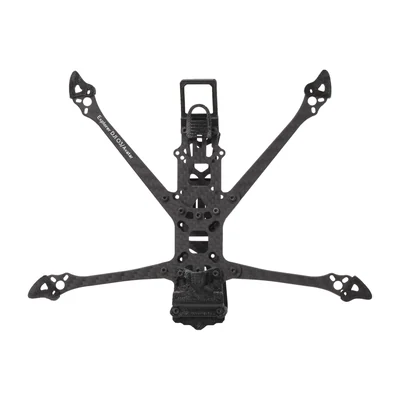

Жёсткость даёт не столько толщина, сколько геометрия. Луч, зажатый между двумя пластинами, работает заметно жёстче луча на одном винте, а короткий и толстый — жёстче длинного и тонкого при равной массе. Марка ткани тоже важна: 3K-полотно предсказуемо и прощает ошибки, высокомодульные марки жёстче, но раскалываются от удара, который обычная рама переживает.

Посадочные размеры проверяют до покупки, а не после. Контроллеры и регуляторы выпускают под 16×16, 20×20, 25,5×25,5 и 30,5×30,5 мм, и между собой они не взаимозаменяемы: переходная пластина добавляет массу и высоту стека, а высота стека на микроклассе упирается в крышку. То же с посадкой камеры: 14, 19 и 21 мм — три разных мира.

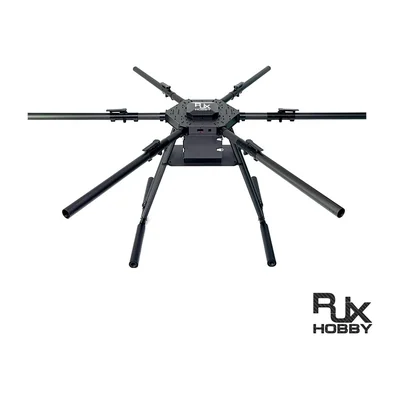

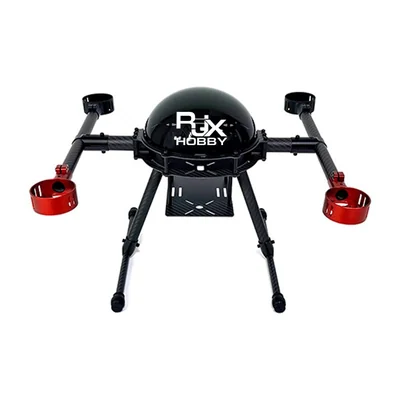

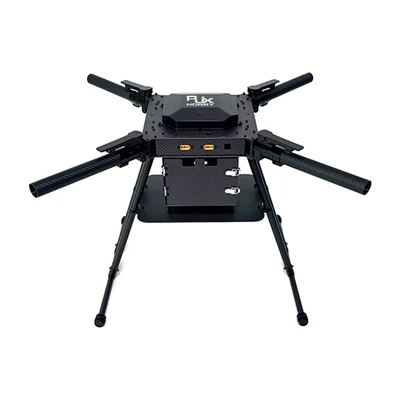

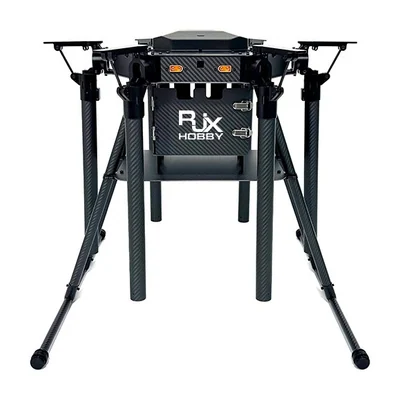

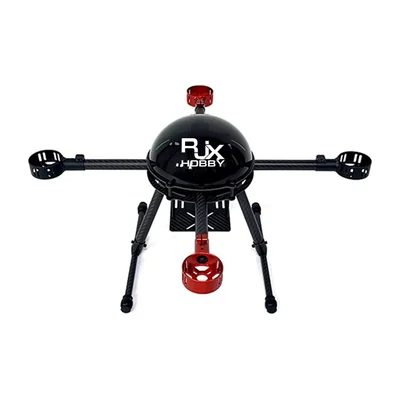

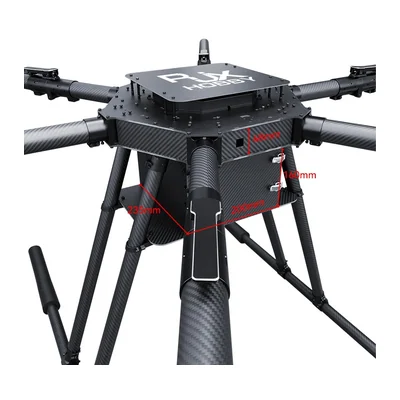

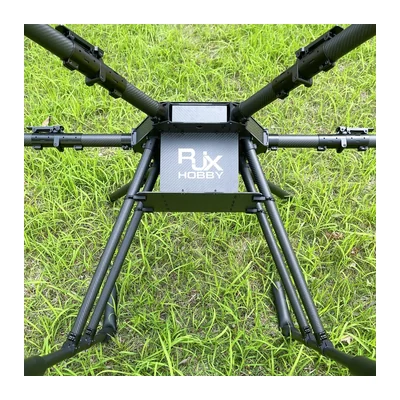

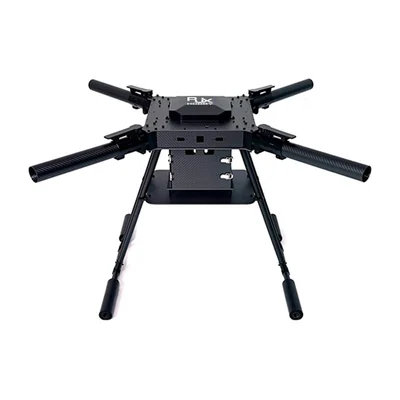

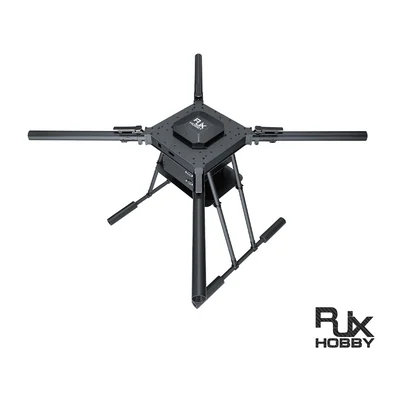

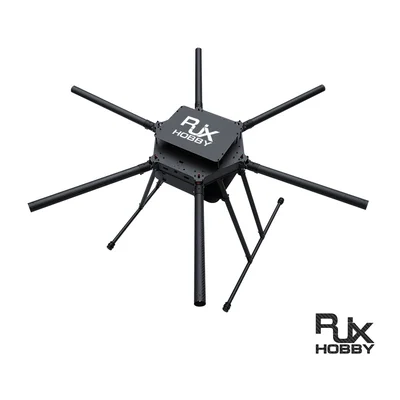

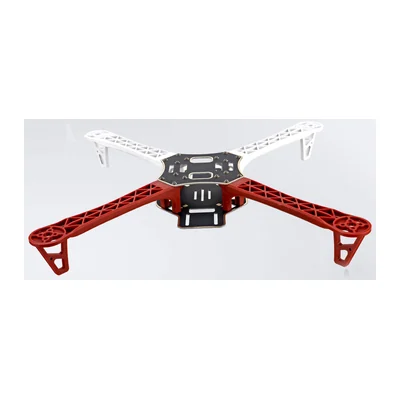

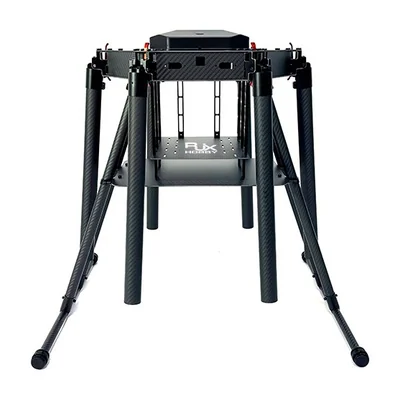

Промышленные рамы с базой от 450 до 2550 мм выбирают по другим числам. База задаёт предельный винт, труба луча — 16, 20, 30, 40 или 50 мм — посадку моторов, мотор-подов и хомутов. Зонтичная схема складывает лучи вниз вдоль корпуса, как спицы зонта, складная — вдоль бортов; обе нужны, чтобы аппарат с винтами 24–43 дюйма помещался в машину. Взлётную массу производитель указывает для рекомендованной силовой установки, и без неё эта цифра ничего не значит.

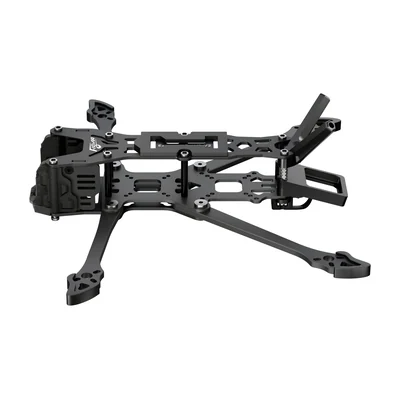

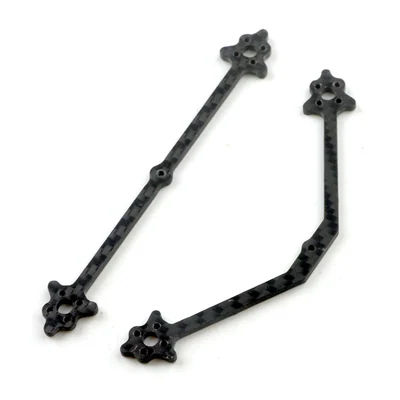

Ремонтопригодность — отдельная строка. Рама, у которой меняется один луч, живёт годами; рама, у которой при поломке луча меняется вся нижняя пластина, обходится дороже в эксплуатации, чем в покупке. Поэтому запасные лучи в наличии у производителя — это не мелочь, а критерий выбора.

Масса рамы обманчива. Лёгкая рама экономит граммы, но если она гнётся, то съедает больше времени полёта на подавлении вибраций и просадке КПД, чем сберегла на весе.
