Мотор бесколлекторный для мультироторов T-MOTOR MN1118 KV90/KV108 — 12–14S, вал 12 мм, IP45
T-MOTOR · Китай под заказ
MN1118 KV90 / KV108

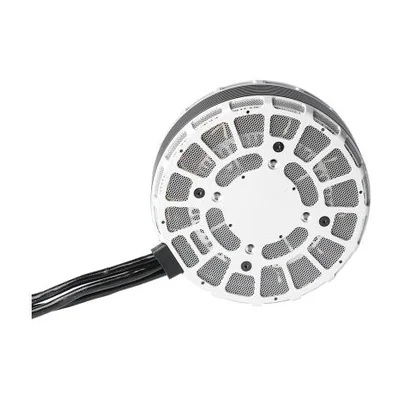

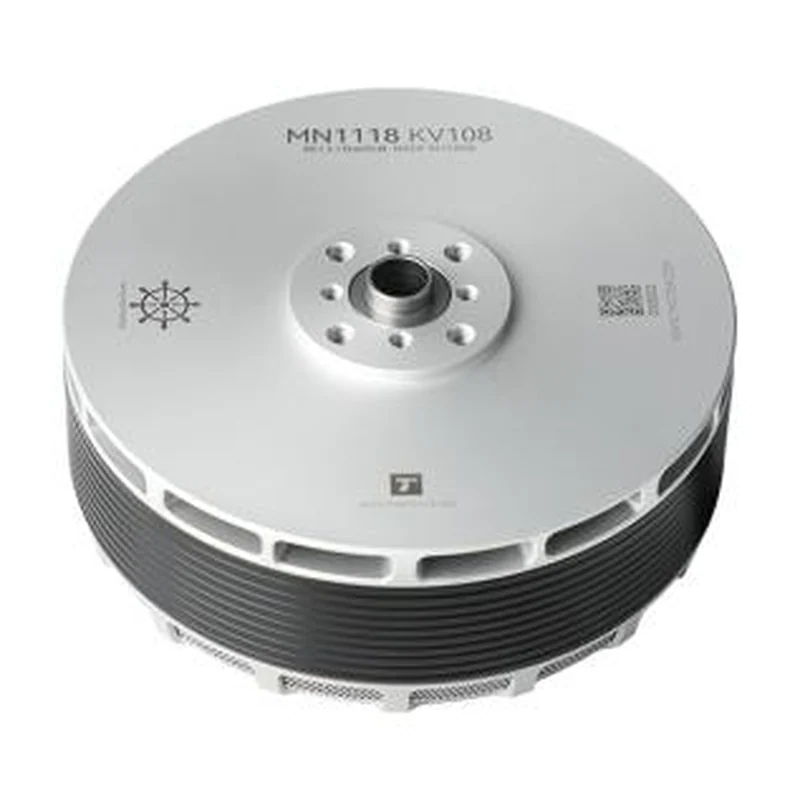

Мотор бесколлекторный для мультироторов T-MOTOR MN1118 KV90/KV108

Мотор серии Navigator для тяжёлых мультироторов с тягой до 39 кг на винт. Применяется в грузовых дронах и подъёмных платформах на 12–14S.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
MN1118 KV90 / KV108
Производитель
T-MOTOR, Китай
Срок
от 3 недель до отгрузки из чего складывается
Линейка
единичная позиция, аналога в каталоге нет

Чего в карточке нет: ток длительный — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

KV
90 (14S) и 108 (12S) по таблице характеристик; в селекторе заказа низкооборотное исполнение обозначено KV95
Питание
14S Li-Po (KV90), 12S Li-Po (KV108)
Ток пиковый
163 А (KV90), 192 А (KV108)
Мощность
2281 Вт (KV90), 2230 Вт (KV108), 180 с
Максимальная тяга
39,2 кг (KV90), 38,0 кг (KV108)
Вал
12 мм
Масса
1170 г (KV90), 1186 г (KV108) с проводами
Габариты
Φ120,5×50,9 мм
Схема обмотки
36N40P
Сопротивление фазы
18 мОм (KV90), 13 мОм (KV108)
Ток холостого хода
2,8 А (KV90), 3,3 А (KV108) при 20 В
Степень защиты
IP45
Подшипники
6902ZZ
Балансировка ротора
≤ 30 мг
Вывод
эмалированный провод, 150 мм
Масса
1600 г (KV90), 1620 г (KV108)

Описание

Схема 36N40P, корпус Φ120,5×50,9 мм, выходной вал 12 мм, подшипники 6902ZZ импортного производства. Статор из кремнистой стали с антикоррозионной обработкой и покрытием, рассчитанным на 150 °C; обмоточный провод — на 220 °C, магниты — на 180 °C. Испытание изоляции обмотки 100 В, допуск динамической балансировки ротора ≤ 30 мг, степень защиты IP45. Вывод — эмалированный провод длиной 150 мм.

Исполнение KV90 рассчитано на 14S: сопротивление 18 мОм, ток холостого хода 2,8 А при 20 В, пиковый ток 163 А, мощность до 2281 Вт за 180 с, максимальная тяга 39,2 кг, масса с проводами 1170 г. Исполнение KV108 рассчитано на 12S: 13 мОм, ток холостого хода 3,3 А, пиковый ток 192 А, 2230 Вт, максимальная тяга 38,0 кг, масса 1186 г.

Выбор исполнения определяется напряжением батареи: KV90 под 14S, KV108 под 12S при близкой выходной мощности. Указанные токи и мощности пиковые, для 180-секундного интервала; продолжительный режим требует запаса по току и подбора регулятора соответствующего класса.

Характеристики приведены по данным производителя: страница модели ↗
