T-MOTOR FPV 4214 380KV

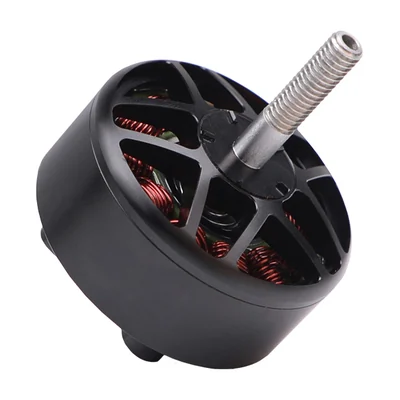

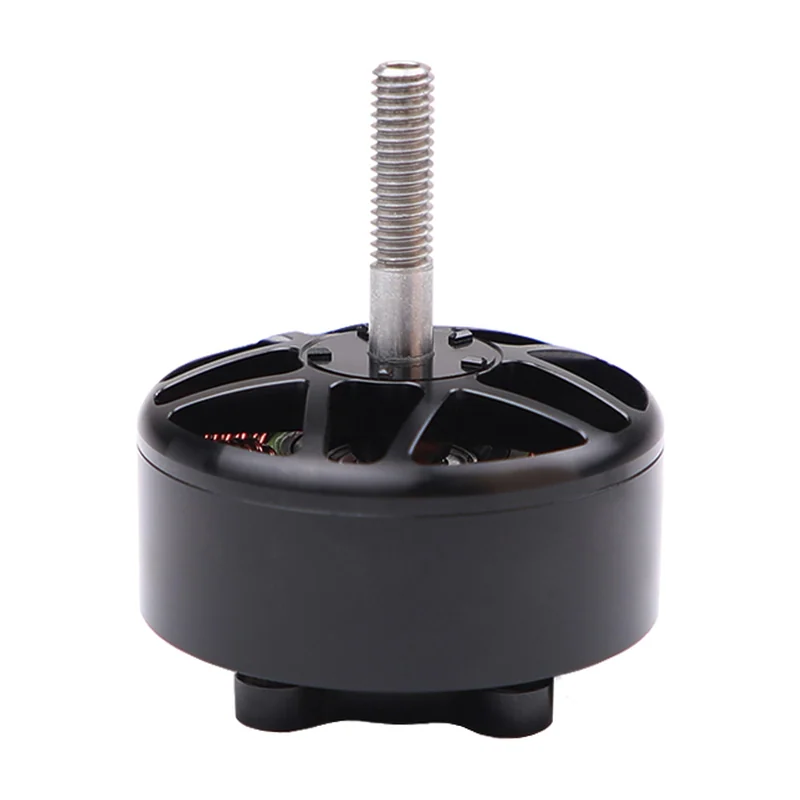

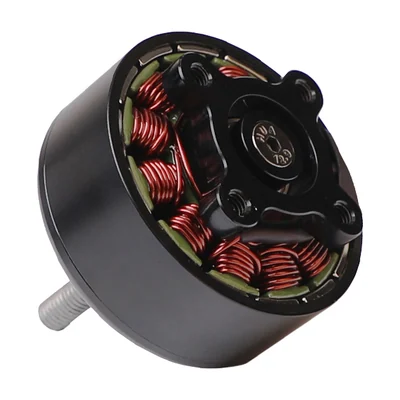

Мотор T-MOTOR FPV 4214 380KV
Исполнение: типоразмер 4214, габариты Ø49 × 58,95 мм. Мотор 380 KV для квадрокоптеров на раме 15 дюймов: питание 6–12S, тяга до 5,64 кг, масса 211,2 г.
- Артикул
- T-MOTOR FPV 4214 380KV
- Производитель
- T-MOTOR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: ток длительный, число банок — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Посчитать тяговооружённость с этим мотором
Откроется калькулятор с подставленной тягой одного мотора — останется выбрать схему и взлётную массу.
Коротко
Мотор T-MOTOR FPV 4214 380KV — KV 380, ток пиковый 48,74 А, мощность 1058 Вт. Из остального: питание 6–12S. Прочее: габариты Ø49 × 58,95 мм. Производитель — T-MOTOR, Китай; раздел каталога — моторы для дронов и мультироторов.
Характеристики
- Типоразмер
- 4214

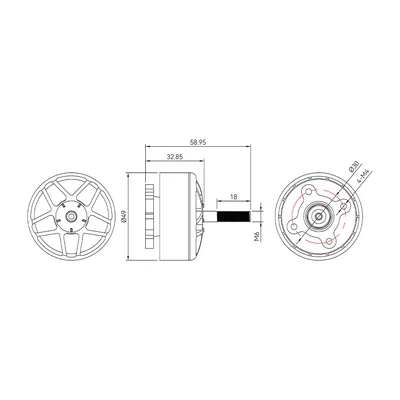

- Габариты
- Ø49 × 58,95 мм
- Магниты
- дугообразные, с цинковым покрытием
- Испытание изоляции
- 500 В
- Дисбаланс ротора
- ≤ 5 мг
- Схема обмотки
- 12N14P
- Диаметр вала
- 6 мм
- Провода
- 14 AWG, 400 мм
- Крепёж
- 4 × M4 на окружности Ø30 мм
- Резьба вала
- M6
- KV
- 380
- Ток холостого хода (10 В)
- 1,3 А
- Мощность
- 1058 Вт
- Сопротивление обмотки
- 63,3 мОм
- Питание
- 6–12S
- Ток пиковый
- 48,74 А
- Максимальная тяга
- 5,64 кг
- Масса с проводами
- 211,2 г
- Тип рамы
- 15″, X4
- Рекомендуемый винт
- C15×8×3
- Рекомендуемая батарея
- 8S, 29,6 В
- Рекомендуемый регулятор
- V70A SE
- Рекомендуемая взлётная масса
- 12 кг
- Рекомендуемый контроллер
- F7 SE
- Диаметр статора
- 42 мм (по маркировке производителя)
- Высота статора
- 14 мм (по маркировке производителя)
- Объём статора
- 19,4 см³ (расчёт по размеру статора)
Описание
Подъёмный мотор для квадрокоптеров на раме X4 класса 15 дюймов: статор 42×14 мм объёмом 19,4 см³, схема 12N14P, 380 KV, питание 6–12S. Паспортные максимумы — тяга 5,64 кг, мощность 1058 Вт, пиковый ток 48,74 А; масса с проводами 211,2 г, габариты ⌀49×58,95 мм.
На фоне высокооборотных моделей серии с меньшим статором он рассчитан на более высокое напряжение и тянет заметно сильнее, хотя пиковый ток у части из них выше: мощность здесь набирается за счёт напряжения, а не тока. Более крупный сосед с тем же диапазоном питания мощнее, но требует регулятора на значительно больший ток.
Рекомендованная сборка — винт C15×8×3, регулятор V70A SE, батарея 29,6 В, контроллер F7 SE, взлётная масса аппарата 12 кг. Крепление — четыре отверстия M4 на окружности ⌀30 мм, вал 6 мм с резьбой M6, провода 14 AWG длиной 400 мм. Изоляция испытана напряжением 500 В, дисбаланс ротора не более 5 мг, магниты дугообразные с цинковым покрытием; ток холостого хода 1,3 А при 10 В, сопротивление обмотки 63,3 мОм.
Характеристики приведены по данным производителя: страница модели ↗
