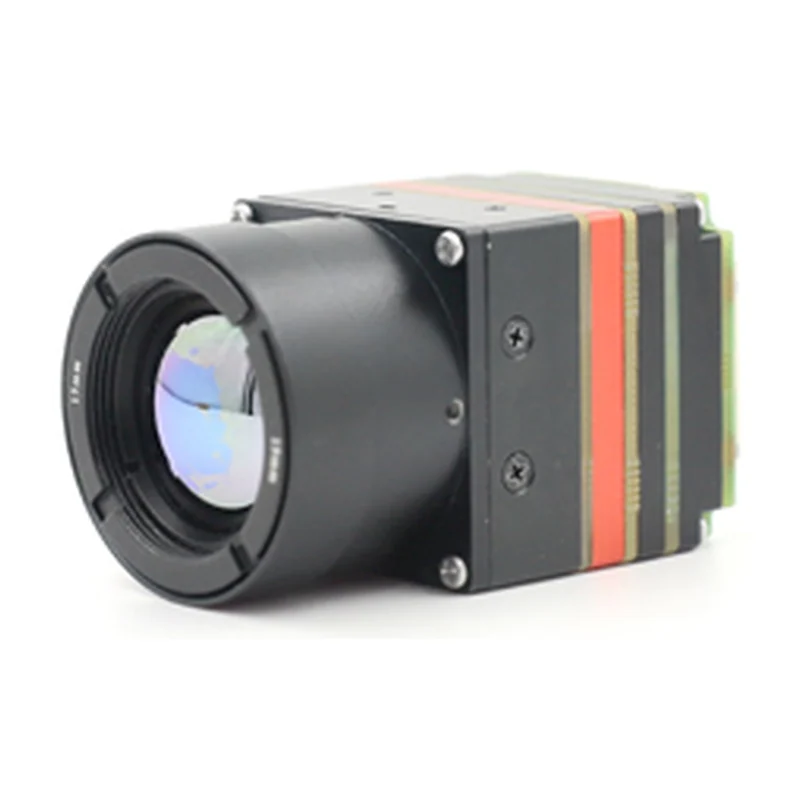

Тепловизионный зум-блок 640×512 / 1280×1024 / 1024×768, 12 мкм, NETD ≤50 мК
OEM · Азия под заказ
TZB-640x512-12

Тепловизионный зум-блок 640×512 / 1280×1024 / 1024×768, 12 мкм

Семейство с самым широким выбором оптики в каталоге: десять фикс-объективов от 4,1 до 100 мм и три трансфокатора вплоть до 30–150 мм. Нормирован показатель MRTD, что важно для расчёта дальности обнаружения и распознавания в системах наблюдения и охраны периметра.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TZB-640x512-12
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: зум, сенсор, видеовыход — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый болометр VOx на фокальной плоскости
Разрешение
640×512 / 1280×1024 / 1024×768
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD и MRTD
NETD ≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК); MRTD ≤ 400 мК (опционально ≤ 300 мК)
Частота кадров
30 или 60 Гц в стандарте NTSC, 25 или 50 Гц в стандарте PAL
Оптика с фиксированным фокусом
6122: 4,1 мм F1.2 (89°), 5,8 мм F1.2 (70°), 9,1 мм F1.2 (48°), 13 мм (33°), 19 мм (22°), 25 мм (17°), 35 мм (12,5°), 55 мм (8°), 75 мм (5,9°), 100 мм (4,4°). 7121: 10 мм (70,4°), 19 мм (37,1°), 25 мм (28,2°), 35 мм (20,1°), 55 мм (12,8°), 75 мм (9,4°). S121: 10 мм (88°), 19 мм (46,3°), 25 мм (35,2°), 35 мм (25,5°), 55 мм (16°), 75 мм (11,7°). Углы даны по горизонтали, фокусировка атермализованная
Оптика с непрерывным зумом
6122: 25–75 мм (17,6°–5,9°), 20–100 мм (22°–4,4°), 30–150 мм (14,7°–2,9°). 7121: 25–75 мм (28,2°–9,4°), 30–150 мм (23,5°–4,7°). S121: 25–75 мм (35,2°–11,7°), 30–150 мм (29,3°–5,9°)
Видеоинтерфейс и связь
Цифровое видео LVDS и параллельный сигнал 10 или 14 бит; через плату расширения — LVDS, CML и CameraLink, а также BT.1120 (по таблице первоисточника относится к старшим форматам) либо BT.656 (6122); связь UART и RS-232; защита от перенапряжения, понижения и переполюсовки на плате расширения
Питание и потребление
3,9–5 В, типовое 4 В; с платой расширения 5–18 В пост. тока, типовое 12 В; минимальное потребление 1,8 Вт (S121), 1,6 Вт (7121), 1,2 Вт (6122)
Обработка изображения
Коррекция неоднородности SBNUC и режим TECLESS, временная фильтрация, повышение детальности, цифровой зум 1,0–4,0×, наложение символов, палитры, инверсия полярности
Условия эксплуатации
Рабочая температура −40…+70 °C; хранение −50…+85 °C (строка хранения в таблице первоисточника ошибочно озаглавлена «Automatic Focusing»); вибрация 6,06 g или 10,2 g в зависимости от исполнения; удар 80 g / 6 мс, полусинусоида
Габариты
45×45×33,5 мм
Масса
3 г

Описание

Зум-блок объединяет в корпусе 45×45×33,5 мм детектор, электронику обработки и посадочное место под сменную оптику; матрица 640×512, 1024×768 или 1280×1024. Ставится в поворотные платформы охраны периметра и на стационарные посты наблюдения.

Неохлаждаемый болометр обходится без криоагрегата. Шаг пикселя 12 мкм вместо 17 уменьшает матрицу: то же поле зрения закрывается более короткой оптикой. NETD ≤ 50 мК — минимальная различимая разница температур; нормированный MRTD ≤ 400 мК связывает фокус объектива с дальностью обнаружения и распознавания.

Объектив заказывается отдельно: фикс от 4,1 до 100 мм или трансфокатор до 30–150 мм. Питание ядра 3,9–5 В; шина 5–18 В, CameraLink и защита по входу — через плату расширения.
