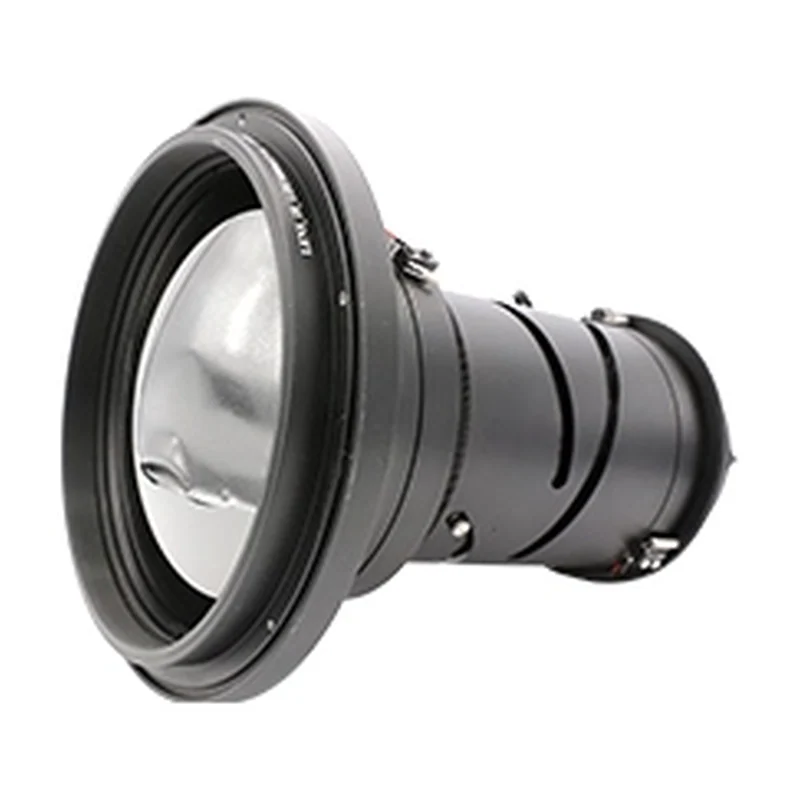

Тепловизионный зум-блок 1280×1024 / 384×288 / 640×512, 12 мкм, NETD ≤50 мК
OEM · Азия под заказ
TZB-1280x1024-12

Тепловизионный зум-блок 1280×1024 / 384×288 / 640×512, 12 мкм

Модуль с полным управлением оптикой: автофокус со временем наводки до 3 с, моторизованные фокусировка и зум, протокол PELCO-D по RS-485. Оснащён встроенной температурной тревогой и тревогой возгорания с релейным выходом, что делает его основой для стационарных охранных и противопожарных систем и поворотных камер.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TZB-1280x1024-12
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: зум, сенсор, видеовыход — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый болометр VOx
Разрешение
1280×1024 / 384×288 / 640×512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 50 мК при 25 °C, F/1.0
Частота кадров
50 Гц для 384 и 640; 30 Гц для 1024 и 1280
Управление объективом
Фикс-фокус или объектив с непрерывным трансфокатором; автофокус со временем наводки до 3 с, моторизованные фокусировка и зум; цифровой зум 1,0–8,0× (384 и 640) либо 1,0–4,0× (1024 и 1280) с увеличением произвольной области
Видеоинтерфейс
Аналоговое видео 1 канал PAL или NTSC (только 384 и 640); цифровое видео LVCMOS, BT.1120 и LVDS у всех исполнений, дополнительно BT.656 у 384 и 640; расширяемые интерфейсы CameraLink и USB (384 и 640), а также SDI и HDMI у 1024 и 1280; связь RS-232 и RS-485 (только протокол PELCO-D); синхронизация видео
Измерение температуры и тревога
Полнокадровое измерение с отображением максимума, минимума и температуры центральной точки; до 5 областей измерения; тревога по превышению температуры и тревога возгорания; выделение зоны тревоги рамкой (до 1); время реакции ≤ 0,2 с; выход тревоги 1 канал уровня LVCMOS и вывод команды тревоги
Питание и потребление
5–24 В пост. тока, типовое 12 В, защита от перенапряжения, понижения и переполюсовки; типовое потребление при 25 °C: < 1,8 Вт (384), < 2,2 Вт (640), < 2,4 Вт (1024), < 2,6 Вт (1280)
Условия эксплуатации
Рабочая температура −40…+60 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата, соответствие RoHS 2.0
Габариты
44,5×43 мм
Масса
10 г

Описание

Зум-блок — не голое ядро, а готовый оптико-электронный узел: матрица вместе с объективом и управлением его приводами. Разрешения 384×288, 640×512 и 1280×1024, шаг пикселя 12 мкм, корпус 44,5×43 мм.

Моторизованные фокусировка и зум и автофокус со временем наводки до 3 с позволяют менять поле зрения на ходу, не разбирая прибор, — под это и рассчитаны поворотные камеры. Встроено полнокадровое измерение с максимумом, минимумом и центральной точкой, до 5 зон, тревога по превышению температуры и по возгоранию с реакцией ≤ 0,2 с и отдельным выходом тревоги.

Стыковка: аналоговый PAL/NTSC у младших исполнений, LVCMOS, BT.1120 и LVDS у всех, SDI и HDMI у старших; управление по RS-232 и RS-485. Питание 5–24 В, типовое 12 В, потребление от 1,8 до 2,6 Вт.
