Модуль питания 002: PL-100 Sensor board
Mauch Electronic · Германия под заказ
002: PL-100 Sensor board

Датчик тока Mauch 002 PL-100, до 14S (60 В), ACS758-100U

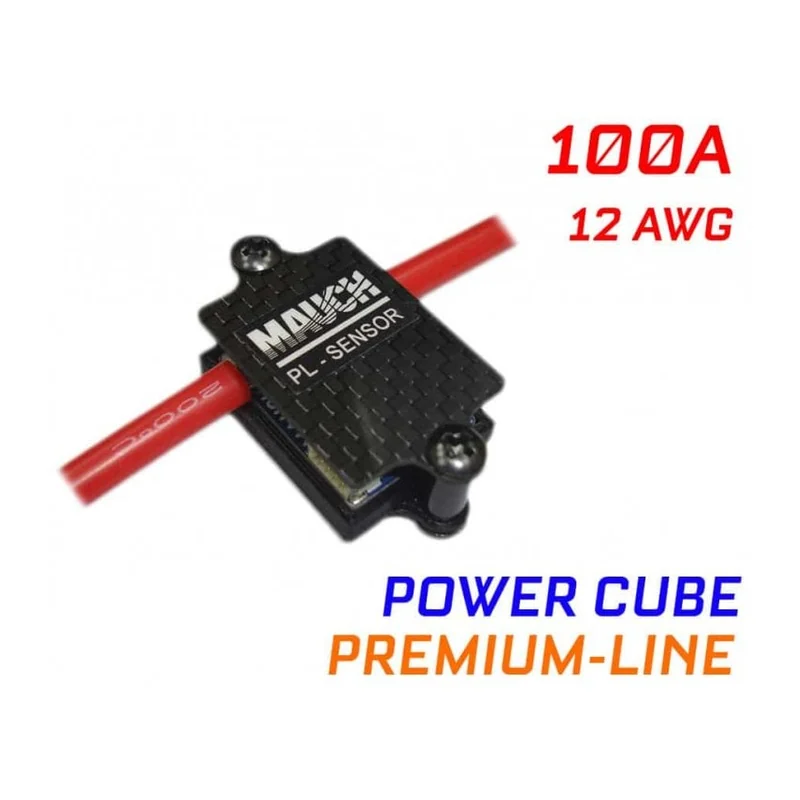

Датчик тока и напряжения на эффекте Холла (Allegro ACS758-100U): до 100 А, батарея до 14S (60 В); плата 27,5 × 19,5 мм, 17 г, провода 12 AWG по 10 см. Подключается к BEC Premium-Line или хабу Sensor Hub X2.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
002: PL-100 Sensor board
Производитель
Mauch Electronic, Германия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: тип, выходной ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Датчик тока Mauch 002 PL-100, до 14S (60 В), ACS758-100U — диапазон напряжения до 14S (60 В), чувствительный элемент ACS758-100U, габариты без корпуса 27,5×19,5×10,5 мм, 17 г. Из остального: габариты в корпусе 43,5×23,0×15 мм, 22 г. Прочее: масса 17 г. Производитель — Mauch Electronic, Германия; раздел каталога — модули питания и датчики тока.

Характеристики

Диапазон напряжения
до 14S (60 В)
Чувствительный элемент
ACS758-100U
Габариты без корпуса
27,5×19,5×10,5 мм, 17 г
Габариты в корпусе
43,5×23,0×15 мм, 22 г
Разъём
Molex Clik-Mate 1,25 мм, 4 контакта (5023800400)
Масса
17 г
Измеряемый ток
до 100 А
Провода
2 × 10 см, 12 AWG

Описание

Плата измерения тока и напряжения силовой батареи для автопилота: ток до 100 А меряет датчик Холла Allegro ACS758-100U, диапазон напряжения — до 14S (60 В).

Без корпуса плата весит 17 г при габаритах 27,5 × 19,5 × 10,5 мм, в корпусе из углепластика — 22 г и 43,5 × 23 × 15 мм; силовые провода — 12 AWG по 10 см. Сигнал идёт по кабелю Molex Clik-Mate 1,25 мм на 4 контакта к BEC серии Premium-Line или к хабу Sensor Hub X2, а уже оттуда — к автопилоту.

Датчик Холла не стоит в разрыве силовой цепи, как шунт: он меряет магнитное поле проводника, поэтому не греется от тока и не даёт падения напряжения на силовой шине. Коэффициенты тока и напряжения после установки всё равно сверяют по ваттметру.

Характеристики приведены по данным производителя: страница модели ↗
