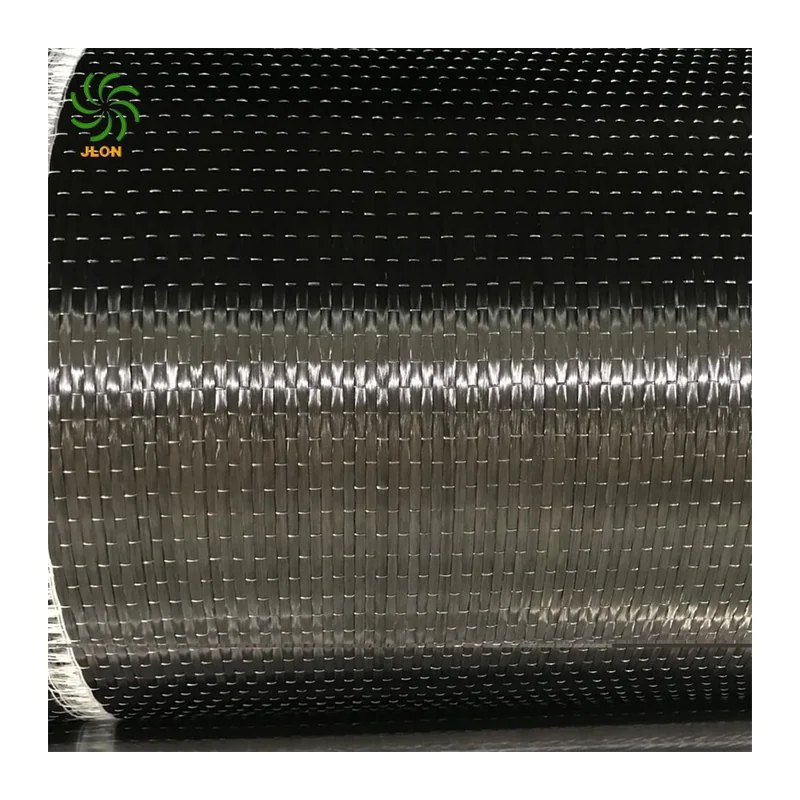

Углеродная ткань однонаправленная JLON UD, 200/300/600 г/м², 3400 МПа
Оригинальное название: UD Carbon Fiber Fabric
Однонаправленное углеродное полотно 200, 300 и 600 г/м², расчётная толщина 0,111/0,167/0,333 мм, прочность ≥ 3400 МПа, модуль ≥ 240 ГПа, удлинение при разрыве ≥ 1,7 %, ширина 100–1270 мм.
- Артикул
- UD 200 / 300 / 600
- Производитель
- JLON Composite, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение, масса на единицу площади — пришлём по запросу.
Входит в подборку «Углеродные ткани и однонаправленные наполнители», «Композиты и материалы для планера»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Углеродная ткань однонаправленная JLON UD, 200/300/600 г/м², 3400 МПа — тип волокна углеродное, плетение однонаправленное, поверхностная плотность 200 / 300 / 600 г/м². Из остального: ширина рулона 100 / 200 / 300 / 500 / 1000 / 1270 мм. Прочее: толщина 0,111 / 0,167 / 0,333 мм (расчётная). Производитель — JLON Composite, Китай; раздел каталога — углеродные, арамидные и стеклянные ткани.
Характеристики
- Тип волокна
- углеродное
- Плетение
- однонаправленное
- Поверхностная плотность
- 200 / 300 / 600 г/м²
- Толщина
- 0,111 / 0,167 / 0,333 мм (расчётная)
- Ширина рулона
- 100 / 200 / 300 / 500 / 1000 / 1270 мм
- Длина рулона
- 50 / 100 м
- Прочность на разрыв
- ≥ 3400 МПа (класс I); до 2900 МПа (класс II)
- Модуль упругости
- ≥ 240 ГПа
- Совместимость со связующим
- эпоксидная смола
- Применение
- внешнее армирование бетона, кладки и мостов (CFRP)
Описание
Однонаправленная углеродная ткань изготавливается укладкой углеродного волокна по основе, по утку идёт термоплавкая нить, фиксирующая полотно. Материал отличается высокой прочностью и модулем упругости при малой плотности, стойкостью к высоким температурам и коррозии, низким тепловым расширением и высокой тепло- и электропроводностью.
Страница описывает три граммажа. При 200 г/м² расчётная толщина слоя 0,111 мм, при 300 г/м² — 0,167 мм, при 600 г/м² — 0,333 мм; прочность на разрыв для всех вариантов ≥ 3400 МПа, модуль упругости ≥ 240 ГПа, удлинение при разрыве ≥ 1,7 %. Ткань для усиления конструкций делится на два класса по прочности: класс I — до 3400 МПа, класс II — до 2900 МПа.
Основная область применения — внешнее армирование бетонных конструкций, кирпичной кладки и мостов. Полотно пропитывается эпоксидной смолой и образует композитную ленту CFRP: она наклеивается на растянутую поверхность конструкции и после отверждения работает совместно с арматурой, снижая напряжения в стали. Типовые объекты — балки, колонны, дымовые трубы, сваи и стены. Ширина полотна 100, 200, 300, 500, 1000 и 1270 мм (для усиления чаще 100–500 мм), длина рулона 50 или 100 м. На материал выпущена техническая карта (TDS).
Характеристики приведены по данным производителя: страница модели ↗
