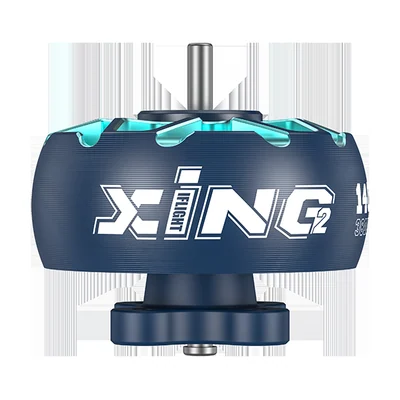

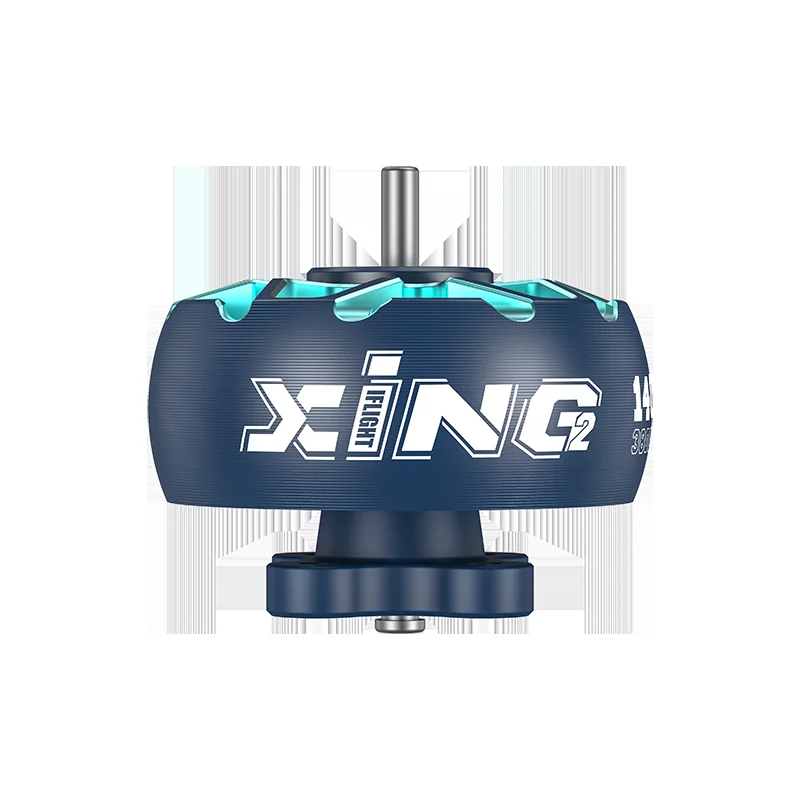

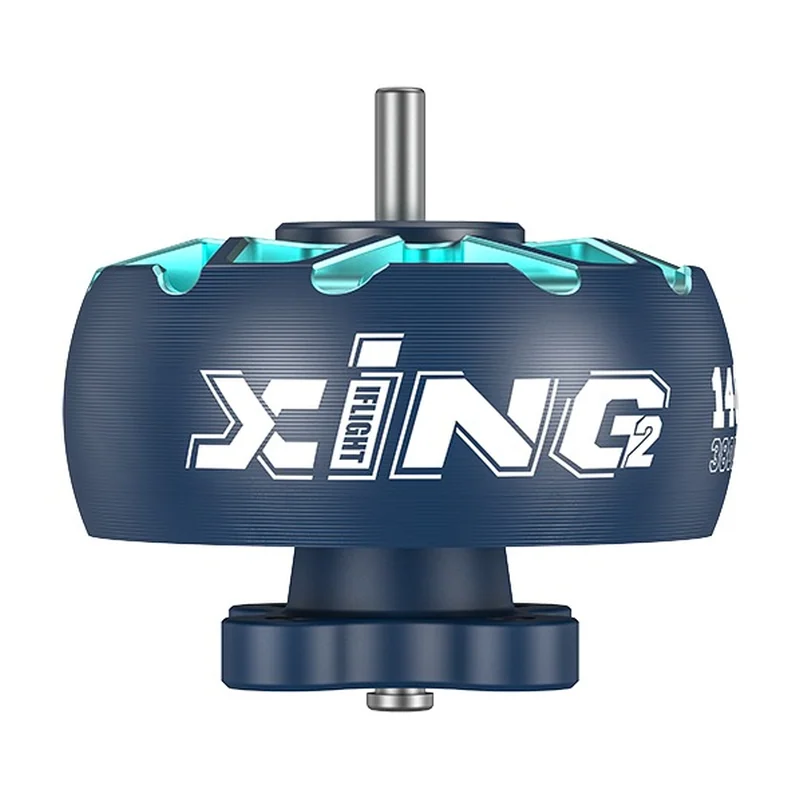

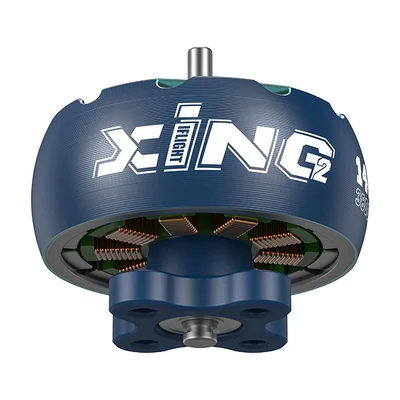

Мотор бесколлекторный iFlight XING2 1404 3000/3800/4600KV
Исполнение: KV 3000 / 3800 / 4600 KV, масса 9,1 г (с проводами). Микромотор 1404 для toothpick 3″ на 3–4S: 9,1 г, намотки 3000, 3800 и 4600KV с пиковым током 13,8–17,99 А (тест iFlight), крепление 9 × 9 мм.
- Артикул
- XING2 1404
- Производитель
- iFlight, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
- Документы
- страница производителя
Чего в карточке нет: ток длительный, число банок — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- KV
- 3000 / 3800 / 4600 KV
- Масса
- 9,1 г (с проводами)
- Габариты
- ⌀19,9 × 18,4 мм
- Питание
- 3S–4S
- Макс. мощность (тест iFlight: винт 4030, 16 В)
- 220,8 / 253,4 / 287,8 Вт
- Диаметр статора
- 14 мм (по обозначению 1404)
- Высота статора
- 4 мм (по обозначению 1404)
- Объём статора
- 0,62 см³ (расчёт по размеру статора)
- Конфигурация
- 9N12P
- Ток пиковый
- 13,8 / 15,84 / 17,99 А
- Междуфазное сопротивление
- 309 / 220 / 159 мОм
- Магниты
- N52H, изогнутые
- Подшипники
- NSK, Ø 5 × Ø 2 × 2 мм
- Провода
- 120 мм, 26 AWG
- Монтаж
- 4 × M2 на окружности Ø 9 мм (обозначение 9 × 9)
- Вал
- Ø 1,5 мм, вылет 4 мм
- Обмотка
- одножильная медная
- Комплект
- винты M2 × 5 и M2 × 7, по 4 шт.
Видео
Описание
Микромотор для лёгких 3-дюймовых сборок — класс, который принято называть toothpick, и для лёгких микро-БПЛА. Масса с проводом 9,1 г, габариты ⌀19,9 × 18,4 мм, посадка 9 × 9 мм — типовая для рам этого размера.
Три варианта намотки: 3000, 3800 и 4600KV; чем выше KV, тем меньше витков и ниже междуфазное сопротивление (309, 220 и 159 мОм). iFlight испытывал все три на одном винте 4030 при 16 В: максимальная мощность 220,8, 253,4 и 287,8 Вт.
Пиковый ток по данным производителя — 13,8 А у 3000KV, 15,84 А у 3800KV и 17,99 А у 4600KV; по нашей оценке, хватает регулятора на 20 А на канал. Схема 9N12P (9 зубцов статора, 12 полюсов), магниты N52H, подшипники NSK Ø 5 × Ø 2 × 2 мм, вал Ø 1,5 мм, провода 26 AWG длиной 120 мм. Винт подбирают так, чтобы не выходить за заявленную мощность: перегруженный микромотор греется быстро и теряет ресурс подшипников.
Документация
Характеристики приведены по данным производителя: страница модели ↗
