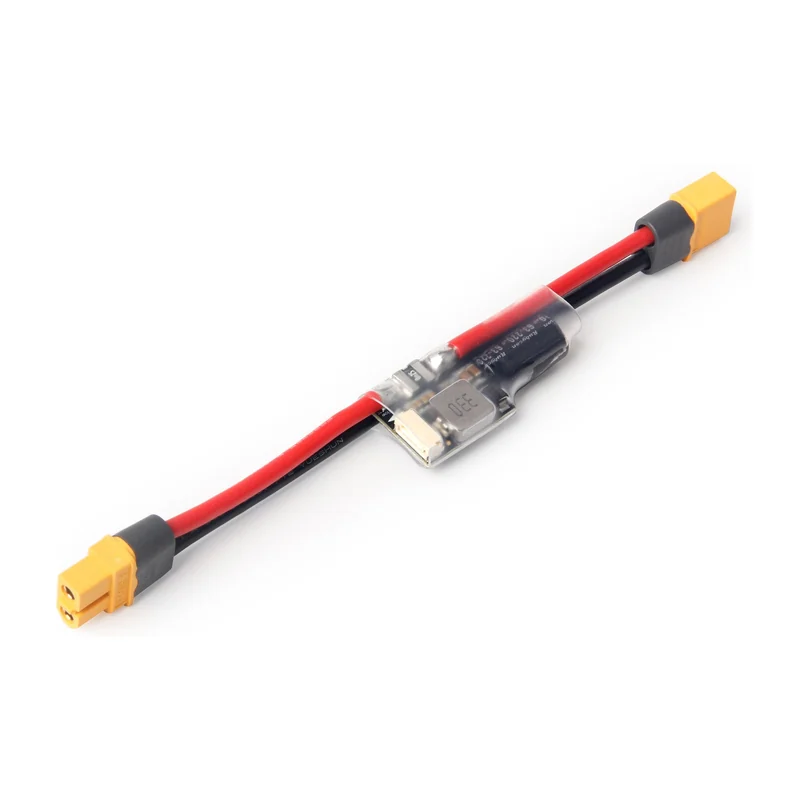

Модуль питания PM02 V3 Power Module (12S)
Holybro · Китай под заказ
PM02 V3 Power Module (12S)

Модуль питания Holybro PM02 V3, 2–12S, 60 А, выход 5,2 В / 3 А, XT60

Модуль питания Holybro PM02 V3 для батарей от 2S до 12S, питающий полётный контроллер и измеряющий ток и напряжение батареи, масса 20 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
PM02 V3 Power Module (12S)
Производитель
Holybro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: тип, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Модуль питания Holybro PM02 V3, 2–12S, 60 А, выход 5,2 В / 3 А, XT60 — питание 2–12S, длительный ток платы 60 А, пиковый ток платы 100 А (менее 60 с). Из остального: предел измерения тока 120 А. Прочее: масса 20 г. Производитель — Holybro, Китай; раздел каталога — модули питания и датчики тока.

Характеристики

Питание
2–12S
Масса
20 г
Длительный ток платы
60 А
Пиковый ток платы
100 А (менее 60 с)
Предел измерения тока
120 А
Выход питания
5,2 В, до 3 А
Делитель напряжения
18,182
Коэффициент тока
36,364 А/В
Разъёмы
XT60 с обеих сторон, JST-GH 6P
Конденсатор
220 мкФ, 63 В (впаян)

Описание

Аналоговый модуль питания для полётных контроллеров Pixhawk-совместимого формата: от батареи 2S–12S формирует стабилизированное питание 5,2 В при токе до 3 А и передаёт на контроллер аналоговые сигналы напряжения и тока через 6-контактный разъём JST-GH.

Длительный ток платы — 60 А, кратковременный — 100 А (не более 60 с), предел измерения тока — 120 А. Калибровочные коэффициенты: делитель напряжения 18,182, 36,364 А/В. Масса — 20 г.

Штатные разъёмы XT60 и провод 12 AWG рассчитаны на 30 А длительно и 60 А кратковременно; для больших токов разъёмы и провода нужно заменить. Модуль несовместим с Pixhawk 5X и 6X — им нужен цифровой модуль, например PM02D.

В комплекте: модуль с впаянными разъёмами XT60 и конденсатором 220 мкФ / 63 В, кабели Molex 6P и JST-GH 6P длиной 15 см.

Характеристики приведены по данным производителя: страница модели ↗
