Плата распределения питания HAKRC 7155B-B13 для квадрокоптера, 2–12S, 120 А
HAKRC · Китай под заказ
7155B-B13 4-axis PDB

Плата распределения питания HAKRC 7155B-B13 для квадрокоптера, 2–12S, 120 А

Оригинальное название: HAKRC 7155B-B13 4-axis PDB

Плата распределения питания для квадрокоптера на 2–12S: 120 А длительно и 130 А пиково, BEC 5 В и 12 В, датчик тока, вход XT90, 65×65 мм, 26 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
7155B-B13 4-axis PDB
Производитель
HAKRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: тип — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Плата распределения питания HAKRC 7155B-B13 для квадрокоптера, 2–12S, 120 А — ток длительный 120 А, ток пиковый 130 А, число банок 2–12S (8,4–50,8 В). Из остального: BEC 5 В и 12 В, до 3,5 А. Прочее: масса 26 г, габариты 65 × 65 × 10 мм. Производитель — HAKRC, Китай; раздел каталога — модули питания и датчики тока.

Характеристики

Число банок
2–12S (8,4–50,8 В)
Ток длительный
120 А
Ток пиковый
130 А
BEC
5 В и 12 В, до 3,5 А
КПД преобразователя
до 95 %
Датчик тока
Встроенный, коэффициент 50
Выходы на моторы
M1–M8
Входной кабель
8 AWG, 15 см, XT90
Монтажные отверстия
30,5×30,5 мм
Габариты
65 × 65 × 10 мм
Масса
26 г

Описание

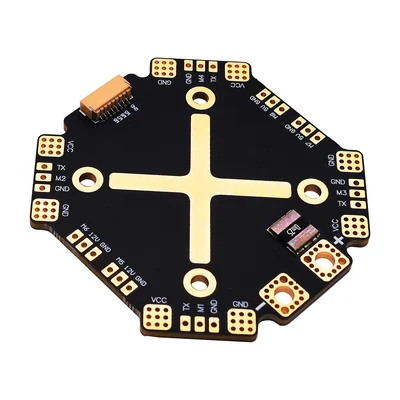

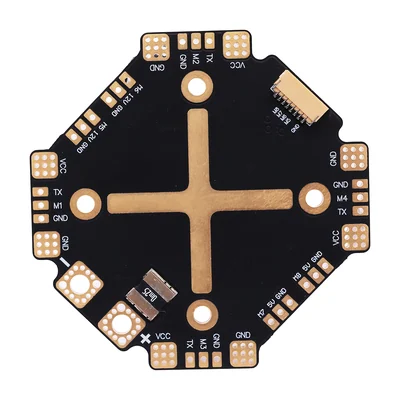

Распределительная плата квадрокоптера: разводит питание батареи 2–12S (8,4–50,8 В) на регуляторы и формирует вторичное питание бортовой электроники. Длительный ток — 120 А, пиковый — 130 А. Плата 65×65×10 мм весит 26 г и ставится на крепёж 30,5×30,5 мм; сигналы моторов выведены на M1–M8, встроенный датчик тока имеет коэффициент 50.

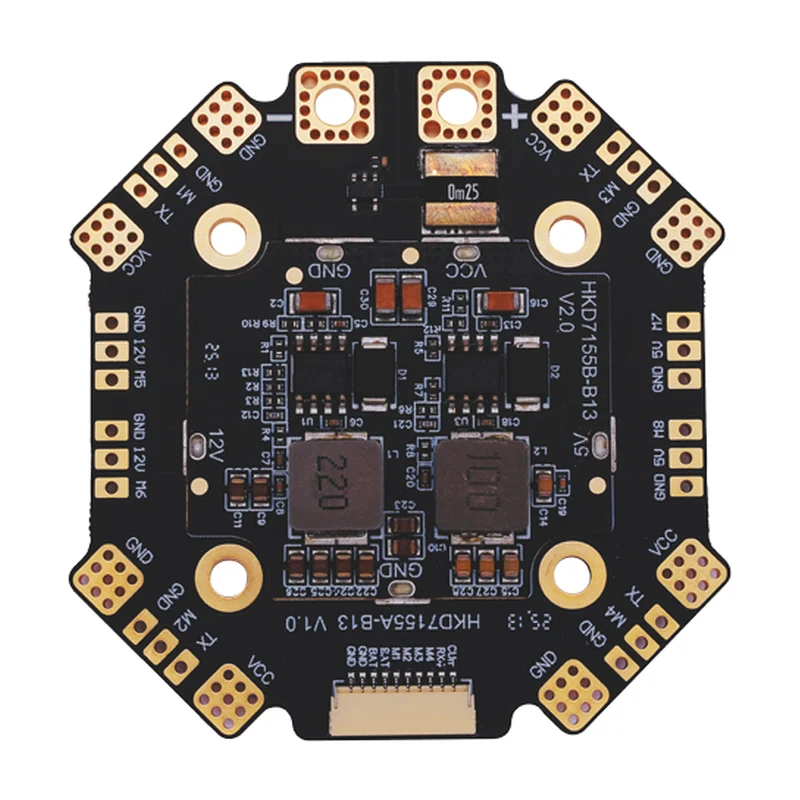

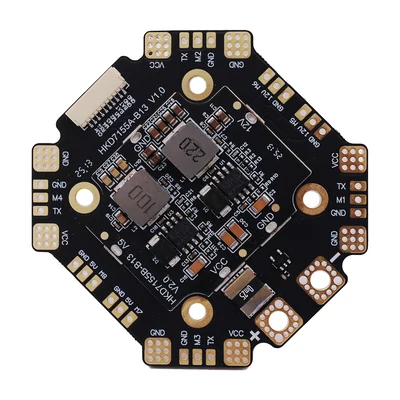

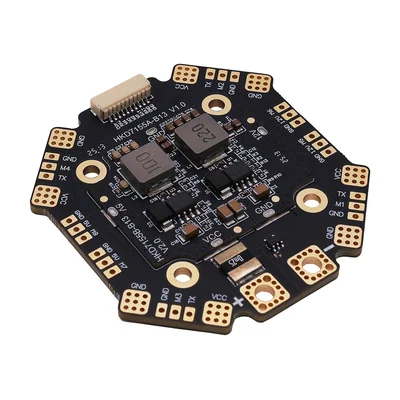

Вторичное питание даёт импульсный понижающий преобразователь на L5013C с КПД до 95 %: сдвоенная линия 5 В — для приёмника или полётного контроллера, сдвоенная линия 12 В до 3,5 А — для подвеса, видеопередатчика, высоковольтных сервоприводов, огней и сбрасывателя груза. Нижняя граница входа — 2S. Выходы защищены от замыкания, перегрузки по току и перегрева.

Линия 12 В работает только при входе от 4S, при меньшем числе банок доступна лишь линия 5 В. Вход — уже распаянные силиконовые провода 8 AWG длиной 15 см с XT90; в комплекте конденсатор 63 В 2000 мкФ и переходной шлейф 10P–8P. Защиты от переполюсовки нет: обратная полярность на входе выводит плату из строя.

Характеристики приведены по данным производителя: страница модели ↗
