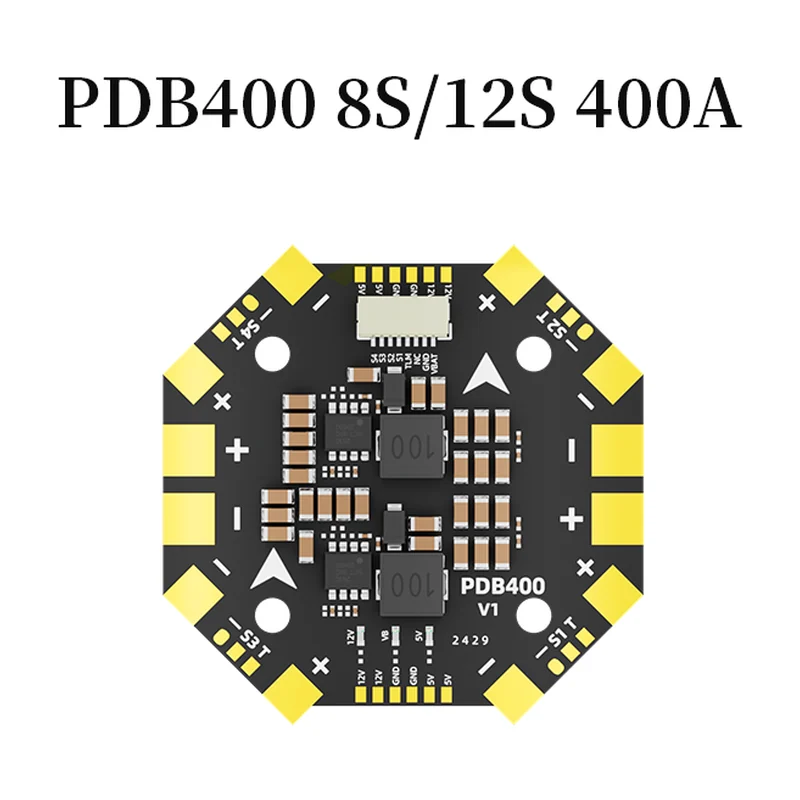

Плата распределения питания Aocoda RC PDB400, 4–12S, 100 А на канал, BEC 5/12 В
Плата распределения питания на четыре регулятора: 100 А длительно и 110 А пиково на канал, исполнения 4–8S и 4–12S, датчик тока, BEC 5 В и 12 В, 22,5 г.
- Артикул
- PDB400
- Производитель
- Aocoda RC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: тип — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Плата распределения питания Aocoda RC PDB400, 4–12S, 100 А на канал, BEC 5/12 В — ток длительный 100 А на канал, ток пиковый 110 А на канал, число банок 4–8S / 4–12S. Из остального: BEC 5 В и 12 В. Прочее: масса 22,5 г, габариты 56×56 мм. Производитель — Aocoda RC, Китай; раздел каталога — модули питания и датчики тока.
Характеристики
- Ток длительный
- 100 А на канал
- Ток пиковый
- 110 А на канал
- Число банок
- 4–8S / 4–12S
- BEC
- 5 В и 12 В
- Амперметр
- есть
- Телеметрия
- поддерживается
- Монтажные отверстия
- M3, 30,5×30,5 мм
- Габариты
- 56×56 мм
- Масса
- 22,5 г
Описание

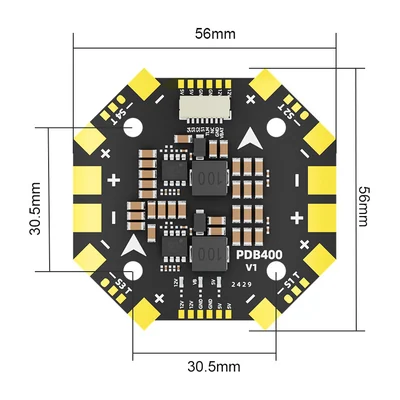

Восьмиугольная плата для сборок с четырьмя отдельными регуляторами хода: длительный ток 100 А на канал, кратковременно — до 110 А на канал. Выпускается в двух исполнениях по входу — 4–8S и 4–12S. Габариты 56×56 мм, крепление M3 с шагом 30,5×30,5 мм, масса 22,5 г.

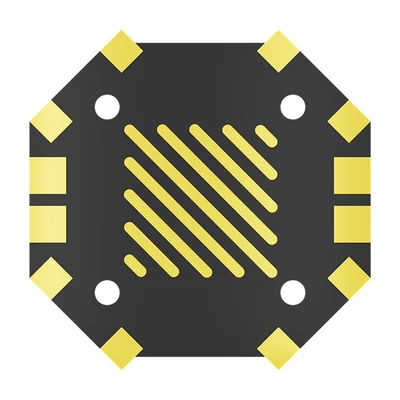

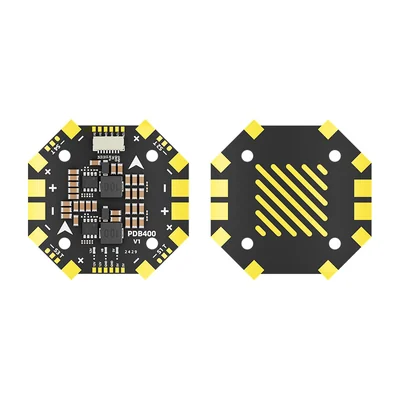

На плате две пары силовых площадок под аккумуляторы и четыре группы площадок под регуляторы, датчик тока и керамические конденсаторы на входе. Телеметрия регуляторов вместе с сигналами моторов и напряжением батареи уходит на полётный контроллер через восьмиконтактный разъём VBAT, GND, NC, TLM, S1–S4. Каналов четыре, есть исполнение на 12S.
Исполнение выбирают по батарее: для сборок выше 8S нужна версия 4–12S. Выходы 5 В и 12 В стабилизированные, но допустимый ток по ним не указан — нагрузку вроде видеопередатчика или подвеса сверяют с документацией Aocoda RC.
Характеристики приведены по данным производителя: страница модели ↗
