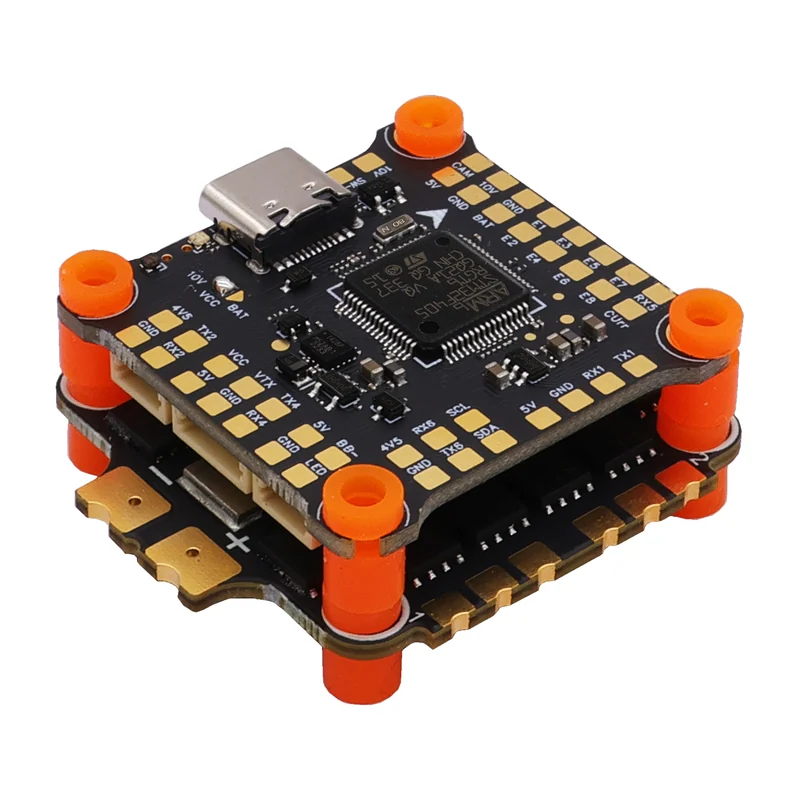

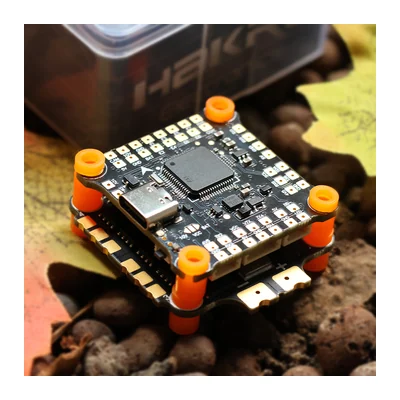

Стек HAKRC 70A F4, контроллер STM32F405 и регулятор 4-в-1, 30,5×30,5 мм
Сборка 30,5×30,5 мм: контроллер 36×36 мм на STM32F405RET6 и регулятор BLHeli_32 70A 4-в-1 с длительным током 70 А и пиковым 75 А.
- Артикул
- 70A F4 Stack
- Производитель
- HAKRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Стек HAKRC 70A F4, контроллер STM32F405 и регулятор 4-в-1, 30,5×30,5 мм — ток длительный 70 А, ток пиковый 75 А, процессор STM32F405RET6. Из остального: гироскоп ICM42688. Прочее: масса 8,5 г (контроллер), 14 г (регулятор), габариты 36×36 мм (контроллер), 40×43 мм (регулятор). Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F405RET6
- Гироскоп
- ICM42688
- Число банок
- 2S–6S (контроллер), 2S–8S LiPo (регулятор)
- Ток длительный
- 70 А
- Ток пиковый
- 75 А
- Прошивка
- HAKRCF405V2 / HAKRC_AT4G_Multi_32.9
- Протокол ESC
- PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600
- Порты UART
- 5
- Чёрный ящик
- 16 МБ
- BEC
- 5 В/3 А и 10 В/2,5 А
- Монтажные отверстия
- 30,5×30,5 мм
- Габариты
- 36×36 мм (контроллер), 40×43 мм (регулятор)
- Масса
- 8,5 г (контроллер), 14 г (регулятор)
- Коэффициент датчика тока
- 160
Описание

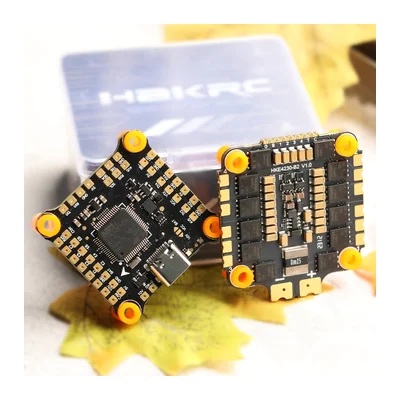

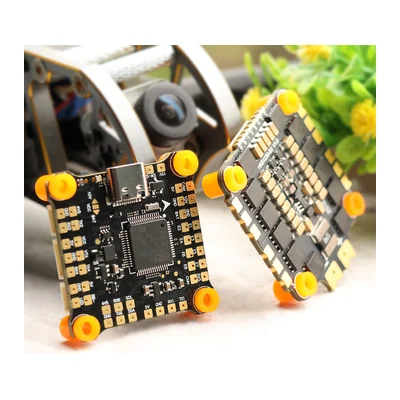

Сборка из полётного контроллера и четырёхканального регулятора хода под крепёж 30,5×30,5 мм. Плата контроллера 36×36 мм, масса 8,5 г, процессор STM32F405RET6, инерциальный модуль ICM42688, чип OSD AT7456E, встроенный барометр и 16 МБ чёрного ящика.
Контроллер питается от 2S–6S LiPo, стабилизаторы выдают 5 В/3 А и 10 В/2,5 А. Портов UART — 5. На плате четыре программируемых светодиода и встроенный датчик тока; предусмотрен разъём под воздушный блок DJI FPV.
Регулятор хода BLHeli_32 70A: плата 40×43 мм, масса 14 г, рабочее напряжение 2S–8S LiPo. Длительный ток 70 А, пиковый 75 А, коэффициент датчика тока 160. Телеметрия регулятора выводится в экранное меню.
Прошивка контроллера HAKRCF405V2, регулятора — HAKRC_AT4G_Multi_32.9. Протоколы газа: PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600. Приёмники: SBUS, ELRS, PPM, CRSF, DSMX, iBus.
Характеристики приведены по данным производителя: страница модели ↗
