Полётный контроллер HAKRC 4520V2, STM32F722 и два ICM42688, 20×20 мм
Оригинальное название: HAKRC 4520V2 FC
Контроллер на STM32F722RET6 с двумя гироскопами ICM42688, питанием 2S–6S и крепежом 20×20 мм; масса 6 г.
- Артикул
- 4520V2 FC
- Производитель
- HAKRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер HAKRC 4520V2, STM32F722 и два ICM42688, 20×20 мм — процессор STM32F722RET6, гироскоп 2 × ICM42688, OSD AT7456E. Из остального: барометр Встроенный. Прочее: масса 6 г, габариты 29×29 мм. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F722RET6
- Гироскоп
- 2 × ICM42688
- OSD
- AT7456E
- Барометр
- Встроенный
- Число банок
- 2S–6S LiPo
- Чёрный ящик
- 16 МБ
- BEC
- 5 В/2 А и 10 В/2 А
- Датчик тока
- Встроенный
- Прошивка
- HAKRCF722V2
- Выходы на моторы
- 8
- Монтажные отверстия
- 20×20 мм
- Габариты
- 29×29 мм
- Масса
- 6 г
Описание

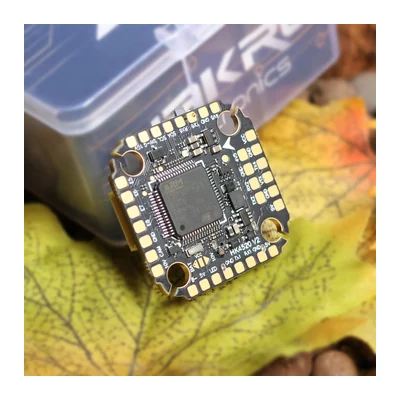

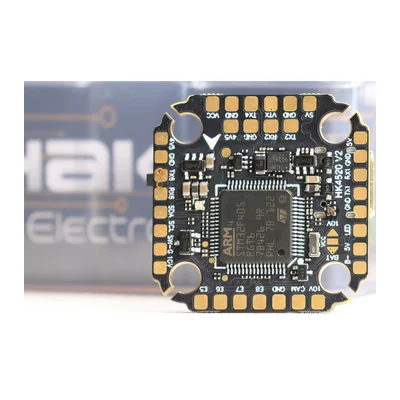

Полётный контроллер HAKRC 4520V2 в формате 29×29 мм с крепёжными отверстиями 20×20 мм. Вычислительное ядро — STM32F722RET6, инерциальный блок собран на двух гироскопах ICM42688, экранное меню формирует AT7456E, барометр распаян на плате, под чёрный ящик отведено 16 МБ флеш-памяти.
Плата питается от сборки 2S–6S и выдаёт два стабилизированных напряжения: 5 В / 2 А и 10 В / 2 А. Датчик тока встроен. Производитель указывает шестислойную печатную плату с медью 1 oz, промышленный линейный стабилизатор и конденсаторы Murata для фильтрации питания.
На плате восемь выходов управления моторами и прямой разъём под воздушный модуль DJI, так что цифровое видео подключается без пайки. Питание видеопередатчика можно включать и отключать с пульта через назначенный канал — удобно при настройке на земле. Предусмотрен выход 10 В для внешней светодиодной ленты с управлением по каналу пульта. Приёмник SBUS подключается к RX2; поддерживаются протоколы Frsky, Futaba, Flysky, TBS Crossfire и DSMX/DSM2.
Заводская прошивка — HAKRCF722V2. В комплекте четыре демпфера M2, 8-жильный кабель, кабели для DJI FPV и O3 и инструкция.
Характеристики приведены по данным производителя: страница модели ↗
