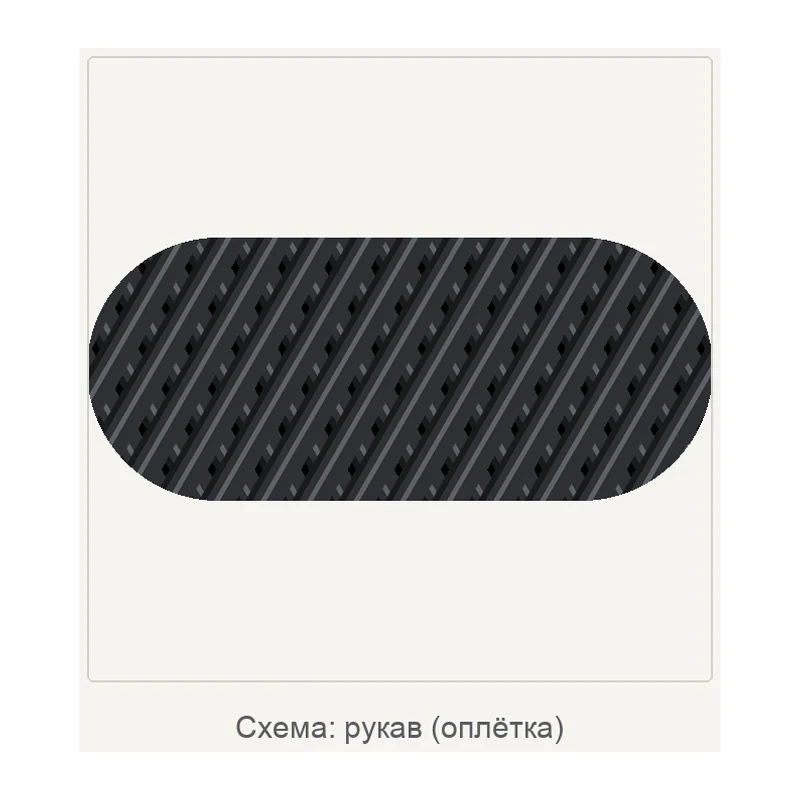

Схема структуры материала, не фотография.
Углеродные плетёные рукава, номинальный Ø30 мм, стенка 0,17–1,65 мм
Бесшовная оплётка из углерода номинального диаметра 30 мм, рабочий диапазон 14–80 мм.
- Артикул
- 030.48722250-C
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 3 исполнения — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение — пришлём по запросу.
Входит в подборку «Плетёные рукава, ленты и шнуры»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса
- 18,200 кг на 100 м
- Номинальный диаметр
- 30 мм
- Рабочий диапазон диаметров
- 14–80 мм
- Толщина стенки
- 1,65 мм
- Раздел каталога
- Углеродные плетенные рукава
- Масса погонного метра
- 182 г/м (расчёт по паспортной массе бухты)
- Периметр по номинальному диаметру
- 94,2 мм (расчёт)
- Площадь сечения стенки
- 164,06 мм² (расчёт по номинальному диаметру и толщине стенки)
Исполнения серии 3
| Модель | Масса | Рабочий диапазон диаметров | Толщина стенки | Масса погонного метра |
|---|---|---|---|---|
| 030.8440241-C | 0,556 кг на 100 м | 7–38 мм | 0,17 мм | 5,6 г/м (расчёт по паспортной массе бухты) |
| 030.4602312-C | 5,253 кг на 100 м | 12–38 мм | 0,65 мм | 52,5 г/м (расчёт по паспортной массе бухты) |
| 030.48722250-C характеристики выше | 18,200 кг на 100 м | 14–80 мм | 1,65 мм | 182 г/м (расчёт по паспортной массе бухты) |
Характеристики выше приведены для исполнения 030.48722250-C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Плетёный рукав номинального диаметра 30 мм, рабочий диапазон 14–80 мм — его натягивают на оправку и пропитывают, получая бесшовную оболочку.
Углеродное волокно даёт жёсткость при малой массе: модуль упругости у него кратно выше, чем у стекла, а плотность ниже. Площадь сечения стенки — 164,06 мм² при периметре 94,2 мм: из неё считают несущую способность. Масса — 18,200 кг на 100 м.
Характеристики приведены по данным производителя: страница модели ↗
