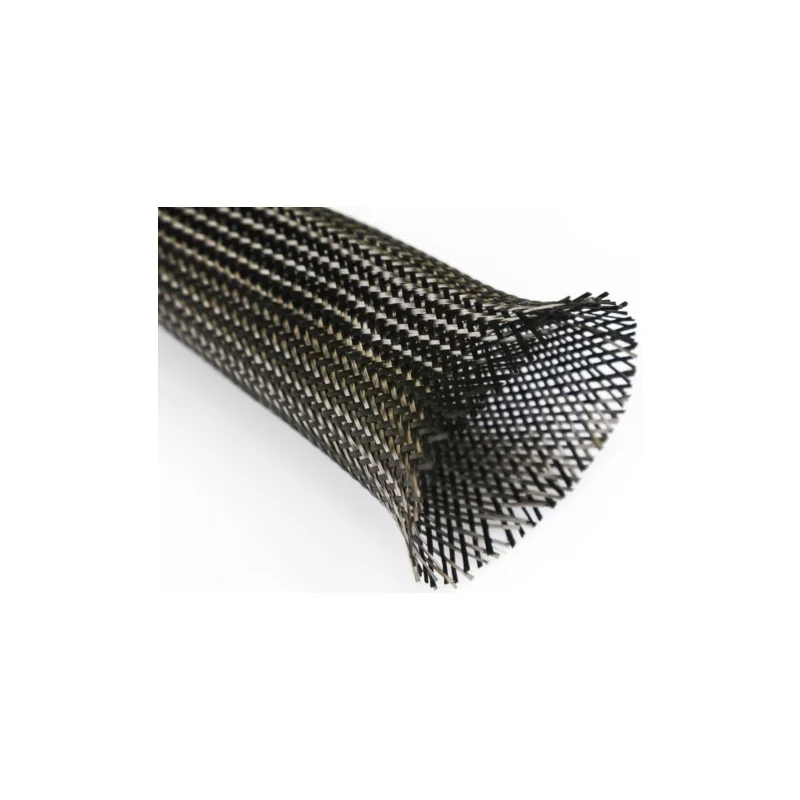

Углеродный плетёный рукав GRM Systems 025.8440363-C
Бесшовный углеродный чулок для армирования трубчатых деталей без стыков и нахлёстов: мачты, стойки, вёсла, рамы, оправки, тяги, трубы приводов. Натягивается на оправку и меняет угол укладки при растяжении/сжатии, за счёт чего одним типоразмером перекрывается диапазон диаметров 10–28 мм.
- Артикул
- 025.8440363-C
- Производитель
- GRM Systems, Чехия
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: тип, переплетение, расход — пришлём по запросу.
Входит в подборку «Композиты и материалы для планера»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Погонная масса
- 1,742 кг на 100 м
- Номинальный диаметр
- 25 мм
- Используемый диапазон диаметров
- 10–28 мм
- Толщина стенки
- 0,35 мм
- Материал
- углеродное волокно
- Форма поставки
- бесшовный плетёный рукав (чулок)
- Раздел каталога
- Углерод → Углеродные ленты и рукава → Углеродные плетенные рукава
- Объём линейки
- 28 типоразмеров, номинал от 5 до 80 мм
- Примечание к таблице
- колонка на сайте подписана «Масса на единицу площади (кг/100 м)»; фактически это погонная масса
Описание
Плетёный углеродный чулок армирует трубчатую деталь по всей окружности без продольного стыка и нахлёста — то есть без слабой зоны, которая обычно возникает при навивке ленты. Натягивается на оправку и работает в мачтах, стойках, вёслах, тягах, трубах приводов и рамах.
Главное свойство — переменный угол укладки. При растяжении рукав сужается и жгуты становятся ближе к оси, при осадке раскрывается и угол растёт. Отсюда рабочий диапазон 10–28 мм для номинала 25 мм: одним типоразмером перекрывается несколько диаметров, но толщина стенки 0,35 мм и соотношение жёсткости на кручение и изгиб на краях диапазона будут отличаться от номинальных.
Погонная масса — 1,742 кг на 100 м (колонка каталога подписана «на единицу площади», фактически это метры). В линейке 28 типоразмеров от 5 до 80 мм, так что под конкретный диаметр обычно имеет смысл сравнить два соседних номинала.
Характеристики приведены по данным производителя: страница модели ↗
