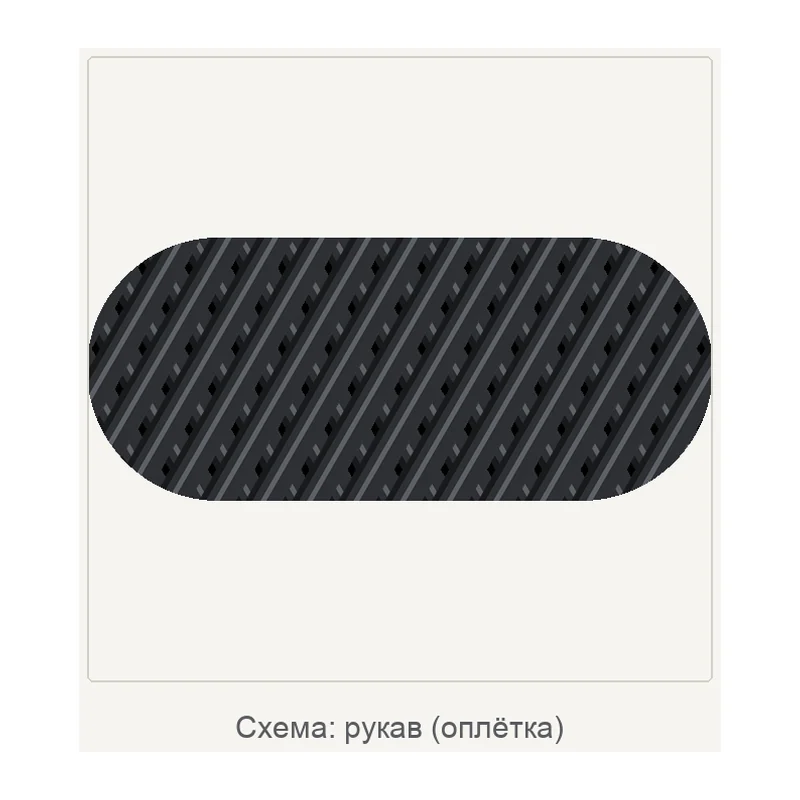

Схема структуры материала, не фотография.
Углеродные плетёные рукава, номинальный Ø10 мм, стенка 0,15–0,34 мм
Бесшовный плетёный рукав из углеродного волокна номинального диаметра 10 мм: рабочий диапазон 3–12 мм, стенка до 0,34 мм, масса 6,6 г на метр.
- Артикул
- 010.232193-C
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 5 исполнений — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение — пришлём по запросу.
Входит в подборку «Плетёные рукава, ленты и шнуры»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса
- 0,660 кг на 100 м
- Номинальный диаметр
- 10 мм
- Рабочий диапазон диаметров
- 3–12 мм
- Толщина стенки
- 0,34 мм
- Раздел каталога
- Углеродные плетенные рукава
- Масса погонного метра
- 6,6 г/м (расчёт по паспортной массе бухты)
- Периметр по номинальному диаметру
- 31,4 мм (расчёт)
- Площадь сечения стенки
- 11,04 мм² (расчёт по номинальному диаметру и толщине стенки)
Исполнения серии 5
| Модель | Масса | Рабочий диапазон диаметров | Толщина стенки | Масса погонного метра |
|---|---|---|---|---|
| 010.240251-C | 0,269 кг на 100 м | 2–12 мм | 0,17 мм | 2,7 г/м (расчёт по паспортной массе бухты) |
| 010.348421-C | 0,330 кг на 100 м | 3–13 мм | 0,15 мм | 3,3 г/м (расчёт по паспортной массе бухты) |
| 010.324213-C | 0,480 кг на 100 м | 2–12 мм | 0,28 мм | 4,8 г/м (расчёт по паспортной массе бухты) |
| 010.232203-C | 0,657 кг на 100 м | 3–12 мм | 0,28 мм | 6,6 г/м (расчёт по паспортной массе бухты) |
| 010.232193-C характеристики выше | 0,660 кг на 100 м | 3–12 мм | 0,34 мм | 6,6 г/м (расчёт по паспортной массе бухты) |
Характеристики выше приведены для исполнения 010.232193-C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Плетёный рукав номинального диаметра 10 мм, рабочий диапазон 3–12 мм — его натягивают на оправку и пропитывают, получая бесшовную оболочку.
Углеродное волокно даёт жёсткость при малой массе: модуль упругости у него кратно выше, чем у стекла, а плотность ниже. Площадь сечения стенки — 11,04 мм² при периметре 31,4 мм: из неё считают несущую способность. Масса — 0,660 кг на 100 м.
Характеристики приведены по данным производителя: страница модели ↗
