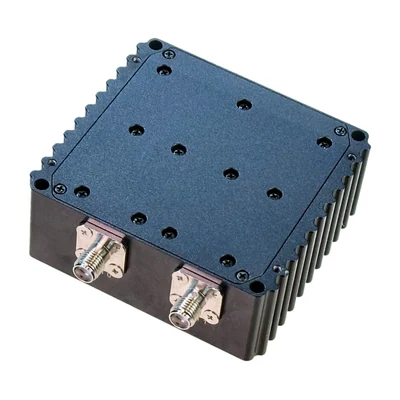

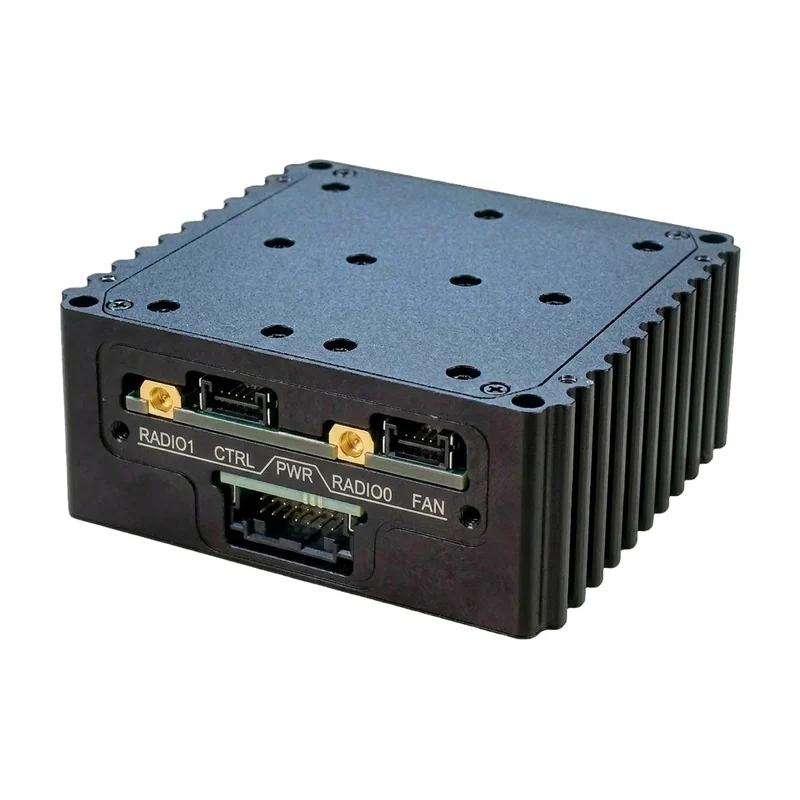

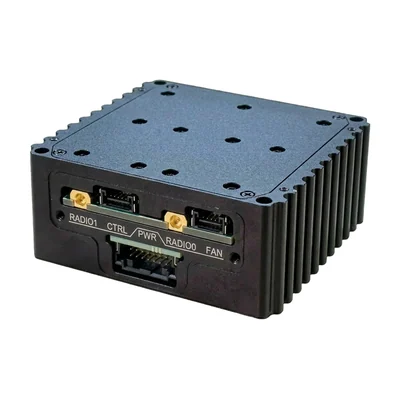

Усилитель мощности Doodle Labs Boost, 4 Вт, 4400–6400 МГц
Усилитель Doodle Labs Boost для радиомодемов Mesh Rider: 4400–6400 МГц, до 4 Вт, MIMO 2×2, усиление приёма 10 дБ, питание 5,5–30 В.
- Артикул
- Doodle Labs Boost
- Производитель
- Doodle Labs, Сингапур
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: пропускная способность — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Усилитель мощности Doodle Labs Boost, 4 Вт, 4400–6400 МГц — диапазон частот 4400–6400 МГц, интерфейс UART, GPIO (настраиваемое управление), питание 5,5–30 В постоянного тока. Из остального: назначение двунаправленное усиление тракта радиомодемов Mesh Rider. Прочее: масса 147 г (без радиатора), габариты 58,5 × 53,4 × 21,2 мм (без радиатора). Производитель — Doodle Labs, Сингапур; раздел каталога — радиомодемы, mesh-сети и усилители.
Характеристики
- Назначение
- двунаправленное усиление тракта радиомодемов Mesh Rider
- Диапазон частот
- 4400–6400 МГц
- Мощность передатчика
- до 4 Вт (36 дБм)
- Усиление на передачу
- до 13 дБ
- Усиление на приём
- 10 дБ
- Коэффициент шума
- 3–3,5 дБ
- MIMO
- 2×2
- Переключение приём–передача
- автоматическое, 0,2–0,04 мкс
- Интерфейс
- UART, GPIO (настраиваемое управление)
- Питание
- 5,5–30 В постоянного тока
- Охлаждение
- пассивное с радиатором или активное
- Габариты
- 58,5 × 53,4 × 21,2 мм (без радиатора)
- Масса
- 147 г (без радиатора)
- Мощность передатчика в милливаттах
- 3981 мВт (пересчёт из 36 дБм)
Описание
Doodle Labs Boost — двунаправленный усилитель для радиомодемов Mesh Rider: поднимает мощность передачи до 4 Вт (36 дБм) и усиливает принимаемый сигнал на 10 дБ. Рабочий диапазон 4400–6400 МГц, два канала MIMO 2×2.
Усиление на передачу до 13 дБ, коэффициент шума приёмного тракта 3–3,5 дБ. Переключение приём–передача автоматическое, отдельной линии управления не требует; через UART и GPIO доступны настройка и контроль.
Питание 5,5–30 В постоянного тока. Охлаждение пассивное с радиатором или активное. Габариты 58,5 × 53,4 × 21,2 мм, масса 147 г без радиатора.
Характеристики приведены по данным производителя: страница модели ↗
