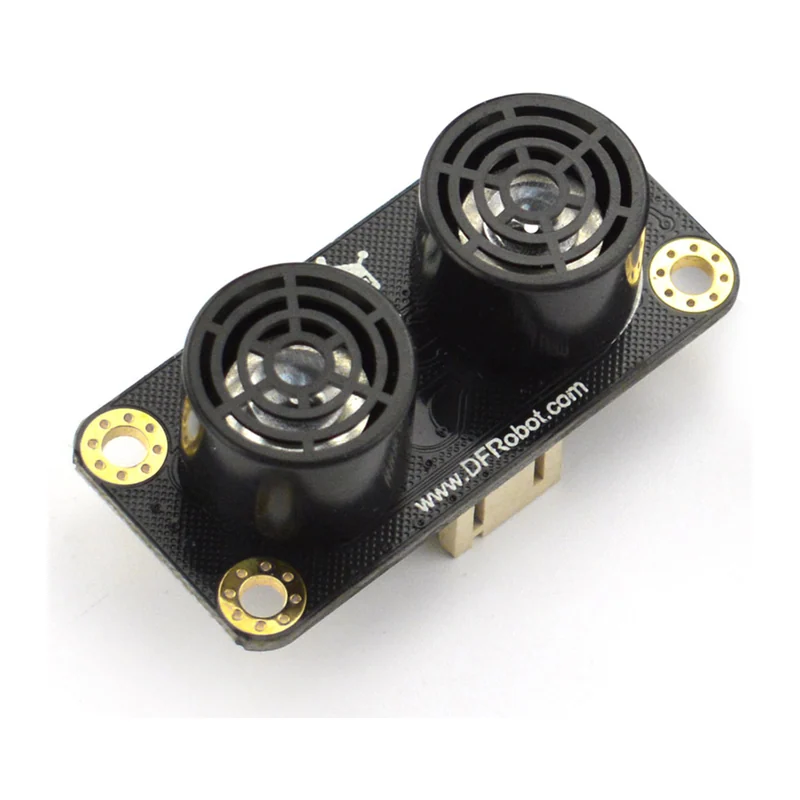

Ультразвуковой дальномер DFRobot Gravity URM09 SEN0307
Ультразвуковой датчик расстояния для быстрого измерения дистанции и обхода препятствий. Аналоговый выход подключается к любому АЦП без работы с протоколом.
- Артикул
- SEN0307
- Производитель
- DFRobot, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: процессор — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Дальность
- 2–500 см
- Точность
- 1 % от измеренного значения
- Разрешение
- 1 см
- Частота обновления
- до 30 Гц
- Интерфейс
- аналоговый выход, разъём Gravity 3 контакта
- Питание
- 3,3–5,5 В постоянного тока
- Ток потребления
- 20 мА
- Рабочая температура
- −10…+70 °C
- Габариты
- 47 × 22 мм
- Температурная компенсация
- встроенная
- Комплектация
- датчик, кабель PH2.0–3P
Описание
URM09 рассчитан на задачи, где важна скорость опроса: частота измерений достигает 30 Гц при диапазоне 2–500 см и разрешении 1 см. Погрешность составляет 1 % от измеренного значения. Датчик работает на частоте 38–42 кГц и имеет встроенную температурную компенсацию, которая корректирует скорость звука при изменении температуры воздуха.
Исполнение SEN0307 — аналоговое: напряжение на выходе пропорционально расстоянию и пересчитывается по формуле, приведённой производителем, с учётом напряжения питания. Это упрощает подключение к платам без свободных цифровых интерфейсов. В серии есть также варианты с шиной I2C и с выводами Trig/Echo.
Питание 3,3–5,5 В, ток потребления 20 мА, логика совместима с платами на 3,3 и 5 В. Рабочая температура −10…+70 °C. Ультразвуковой принцип накладывает известные ограничения: мягкие звукопоглощающие материалы и поверхности под большим углом к оси датчика отражают сигнал хуже, что сокращает фактическую дальность.
Характеристики приведены по данным производителя: страница модели ↗
