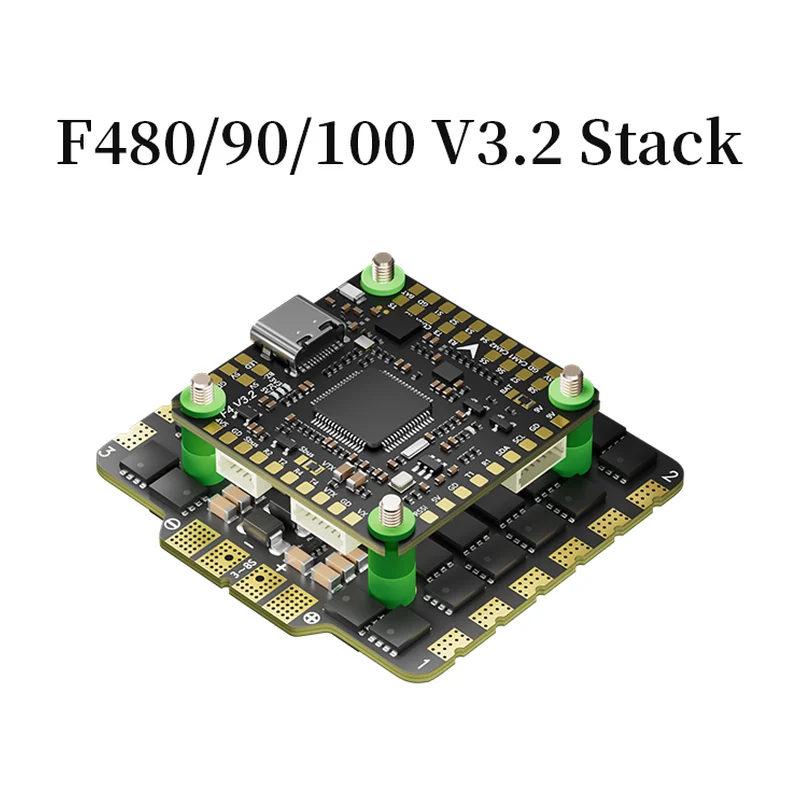

Стек Aocoda RC F480/90/100 V3.2, контроллер F405 V3.2 и регулятор AM32, 80/90/100 А
Стек из полётного контроллера F405 V3.2 и регулятора хода 4-в-1 с длительным током 80 / 90 / 100 А на канал, посадка 30,5×30,5 мм, питание 3–8S (9–40 В).
- Артикул
- F480/90/100 V3.2 Stack
- Производитель
- Aocoda RC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Стек Aocoda RC F480/90/100 V3.2, контроллер F405 V3.2 и регулятор AM32, 80/90/100 А — ток длительный 80 / 90 / 100 А на канал, ток пиковый 100 / 100 / 120 А на канал, процессор STM32F405RGT6, 168 МГц, 1 МБ Flash. Из остального: гироскоп ICM42688P. Прочее: масса контроллер 9,4 г, регулятор 33 г, габариты контроллер 37×37 мм, регулятор 44,5×40,5 мм. Производитель — Aocoda RC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F405RGT6, 168 МГц, 1 МБ Flash
- Гироскоп
- ICM42688P
- Барометр
- SPL06-001
- Порты UART
- 5
- Чёрный ящик
- 16 МБ
- BEC
- 5 В / 2,5 А; 9 В / 2,5 А
- Прошивка
- Betaflight / INAV / ArduPilot, цель AOCODARCF405V3
- Беспроводная настройка
- Bluetooth Low Energy, настройка через приложение
- Ток длительный
- 80 / 90 / 100 А на канал
- Ток пиковый
- 100 / 100 / 120 А на канал
- Число банок
- 3–8S (9–40 В)
- Протокол ESC
- DShot150/300/600, Multishot, OneShot, Proshot, PWM
- Прошивка ESC
- AM32 2.16 / AocodaRC-BL32-4IN1-60A Rev. 32.10
- Монтажные отверстия
- M3, 30,5×30,5 мм
- Габариты
- контроллер 37×37 мм, регулятор 44,5×40,5 мм
- Масса
- контроллер 9,4 г, регулятор 33 г
Описание

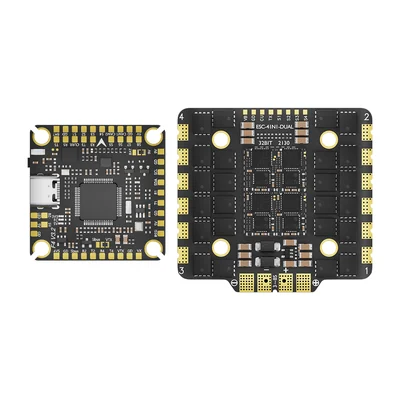

Aocoda RC F480/90/100 V3.2 — комплект из полётного контроллера F405 V3.2 и четырёхканального регулятора хода 3080/90/100 32BIT AM32, рассчитанный на стандартную посадку 30,5×30,5 мм.
Полётный контроллер построен на микроконтроллере STM32F405RGT6 (168 МГц, 1 МБ флеш-памяти) с гироскопом ICM42688P и барометром SPL06-001. На плате есть аналоговое OSD, чёрный ящик объёмом 16 МБ, восемь выходов на моторы, пять портов UART, поддержка светодиодной ленты и зуммера. Встроенные стабилизаторы выдают 5 В и 9 В. Версия V3.2 дополнена модулем Bluetooth Low Energy: контроллер настраивается через приложение без нажатия кнопки BOOT.
Регулятор хода объединяет четыре канала на одной плате. Длительный ток — 80 / 90 / 100 А на канал, кратковременный максимум — 100 / 100 / 120 А на канал. Диапазон питания — 3–8S (9–40 В). Прошивка регулятора — AM32 2.16 / AocodaRC-BL32-4IN1-60A Rev. 32.10, протоколы управления: DShot150/300/600, Multishot, OneShot, Proshot, PWM. Собственного стабилизатора BEC у регулятора нет, телеметрия на полётный контроллер поддерживается.

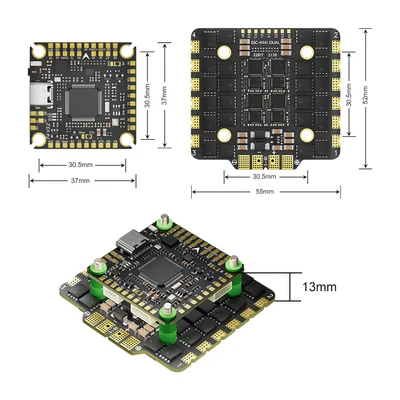

Поддерживаются приёмники ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire и DSMX. Полётный контроллер имеет размер 37×37 мм и массу 9,4 г, монтажные отверстия обеих плат — M3 с шагом 30,5×30,5 мм; стек собирается на демпферах M3×8 и винтах M3×30. Размер платы регулятора — 44,5×40,5 мм, масса 33 г.
Характеристики приведены по данным производителя: страница модели ↗
