Стек Aocoda RC F4100 V3, контроллер F405 V3 и регулятор 4-в-1, 100 А
Aocoda RC · Китай под заказ
F4100 V3 Stack

Стек Aocoda RC F4100 V3, контроллер F405 V3 и регулятор AM32, 100 А

Стек из полётного контроллера F405 V3 и регулятора хода 4-в-1 с длительным током 100 А на канал, посадка 30,5×30,5 мм, питание 3–8S (12–33 В).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
F4100 V3 Stack
Производитель
Aocoda RC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Стек Aocoda RC F4100 V3, контроллер F405 V3 и регулятор AM32, 100 А — ток длительный 100 А на канал, ток пиковый 120 А на канал, процессор STM32F405RGT6, 168 МГц, 1 МБ Flash. Из остального: гироскоп ICM42688P. Прочее: масса контроллер 9,4 г, регулятор 33 г, габариты контроллер 37×37 мм, регулятор 55×52 мм. Производитель — Aocoda RC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F405RGT6, 168 МГц, 1 МБ Flash
Гироскоп
ICM42688P
Барометр
SPL06-001
Порты UART
5
Чёрный ящик
16 МБ
BEC
5 В / 2,5 А; 9 В / 2,5 А
Прошивка
Betaflight / INAV / ArduPilot, цель AOCODARCF405V3
Ток длительный
100 А на канал
Ток пиковый
120 А на канал
Число банок
3–8S (12–33 В)
Протокол ESC
DShot300/600, PWM
Прошивка ESC
AM32 2.16 / AocodaRC-BL32-4IN1-60A Rev. 32.10
Монтажные отверстия
M3, 30,5×30,5 мм
Габариты
контроллер 37×37 мм, регулятор 55×52 мм
Масса
контроллер 9,4 г, регулятор 33 г

Описание

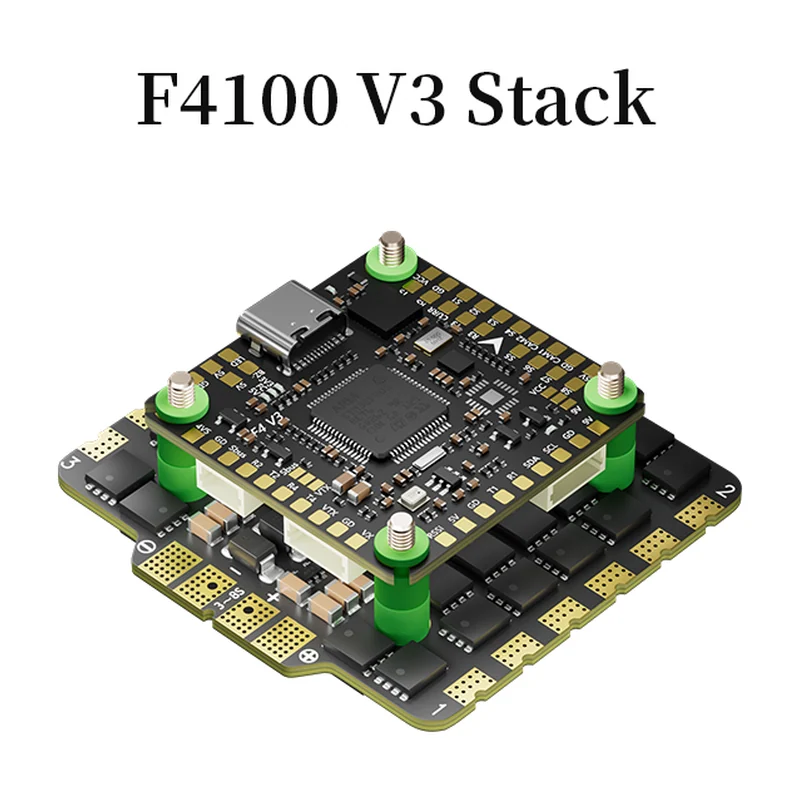

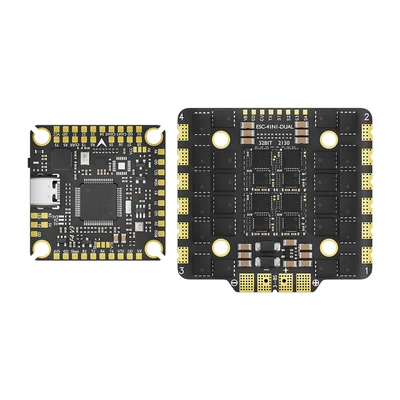

Aocoda RC F4100 V3 — комплект из полётного контроллера F405 V3 и четырёхканального регулятора хода 30100 AM32, рассчитанный на стандартную посадку 30,5×30,5 мм.

Полётный контроллер построен на микроконтроллере STM32F405RGT6 (168 МГц, 1 МБ флеш-памяти) с гироскопом ICM42688P и барометром SPL06-001. На плате есть аналоговое OSD, чёрный ящик объёмом 16 МБ, восемь выходов на моторы, пять портов UART, поддержка светодиодной ленты и зуммера. Встроенные стабилизаторы выдают 5 В и 9 В.

Регулятор хода объединяет четыре канала на одной плате. Длительный ток — 100 А на канал, кратковременный максимум — 120 А на канал. Диапазон питания — 3–8S (12–33 В). Прошивка регулятора — AM32 2.16 / AocodaRC-BL32-4IN1-60A Rev. 32.10, протоколы управления: DShot300/600, PWM. Собственного стабилизатора BEC у регулятора нет, телеметрия на полётный контроллер поддерживается.

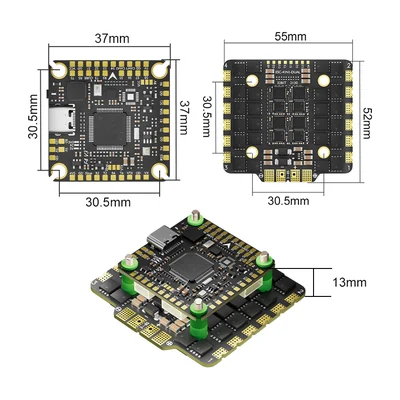

Поддерживаются приёмники ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire и DSMX. Полётный контроллер имеет размер 37×37 мм и массу 9,4 г, монтажные отверстия обеих плат — M3 с шагом 30,5×30,5 мм; стек собирается на демпферах M3×8 и винтах M3×30. Размер платы регулятора — 55×52 мм, масса 33 г.

Характеристики приведены по данным производителя: страница модели ↗
