Отладочный комплект Aerobits EVAL-TT-SF1
Aerobits · Польша под заказ
Aerobits EVAL-TT-SF1

Отладочный комплект Aerobits EVAL-TT-SF1, ADS-B 1090 МГц, FLARM 25 мВт

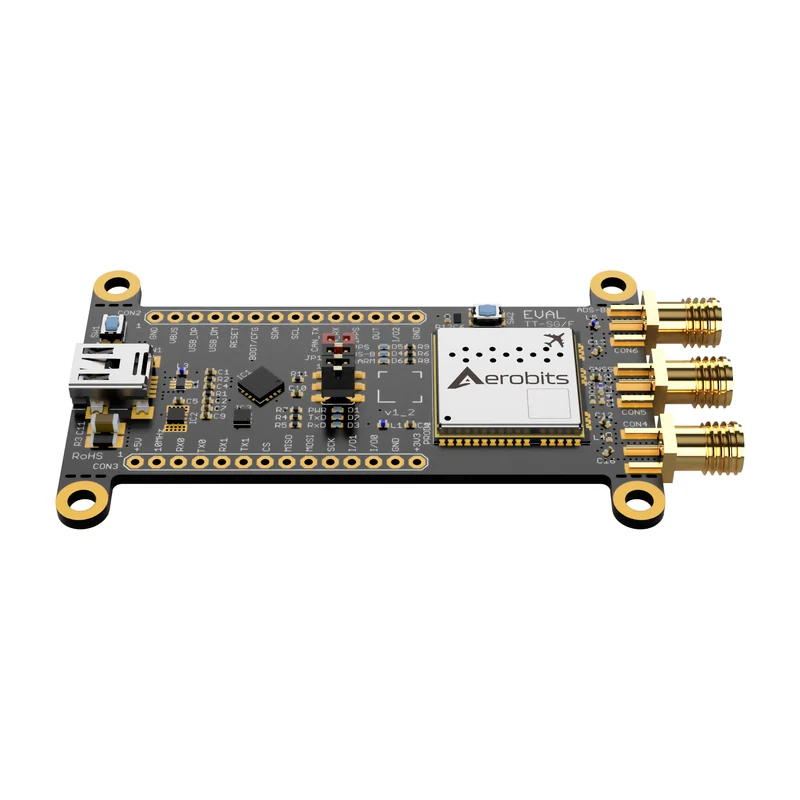

Отладочная плата 70×43 мм для модуля TT-SF1: приём ADS-B на 1090 МГц с чувствительностью около −80 дБм и передатчик FLARM до 25 мВт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Aerobits EVAL-TT-SF1
Производитель
Aerobits, Польша
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Отладочный комплект Aerobits EVAL-TT-SF1, ADS-B 1090 МГц, FLARM 25 мВт — питание 3,3 В; 5 В для радиотракта, несущая частота 1090 МГц (ADS-B), чувствительность приёмника около −80 дБм (ADS-B). Из остального: мощность передатчика FLARM макс. +14 дБм. Прочее: габариты 70×43 мм. Производитель — Aerobits, Польша; раздел каталога — ADS-B, Remote ID и транспондеры.

Характеристики

Несущая частота
1090 МГц (ADS-B)
Чувствительность приёмника
около −80 дБм (ADS-B)
Мощность передатчика FLARM
макс. +14 дБм
Питание
3,3 В; 5 В для радиотракта
Потребляемый ток
260 мА
Габариты
70×43 мм
Мощность передатчика FLARM в милливаттах
25 мВт (пересчёт из 14 дБм)

Описание

Приёмник ADS-B на 1090 МГц и передатчик FLARM, объединённые в модуле TT-SF1, на этой плате проверяют на стенде до встраивания в изделие. Чувствительность по ADS-B — около −80 дБм, мощность передатчика FLARM — до +14 дБм, то есть 25 мВт. Сигналы ADS-B передают оборудованные ими пилотируемые воздушные суда, FLARM служит системой предупреждения о сближении в лёгкой авиации, так что модуль видит борта вокруг и сам сообщает о себе тем, у кого стоит FLARM.

Вместе с парным исполнением серии комплект выделяется среди отладочных плат раздела собственным передатчиком: остальные платы с ADS-B только принимают. Отсюда и ток 260 мА — заметно больше, чем у комплектов без передатчика, — и чувствительность по ADS-B немного ниже, чем у них.

Габариты платы 70×43 мм. В паспорте указаны два напряжения питания — 3,3 В и 5 В, второе с пометкой о радиочасти; стендовый источник подбирают с запасом к току 260 мА.

Характеристики приведены по данным производителя: страница модели ↗
