Термопластичные композиты

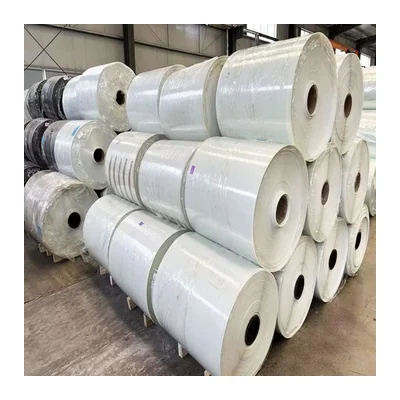

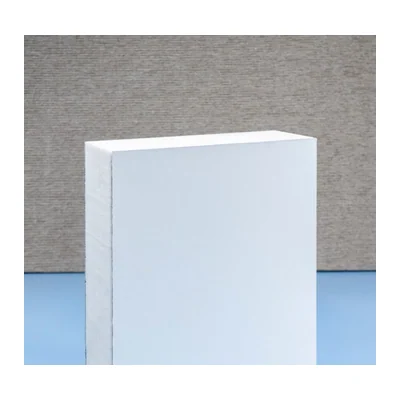

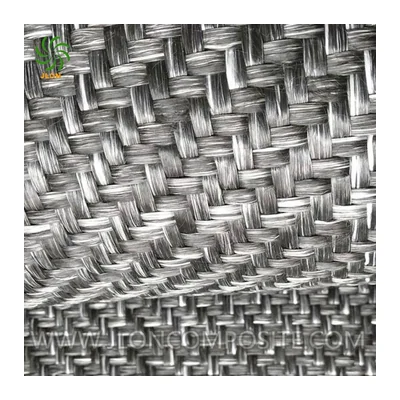

Материалы, в которых армирующее стекловолокно соединено не с эпоксидной смолой, а с термопластом — полипропиленом, полиэтиленом или ПЭТ. Производители — JLON Composite и UTEK Composite. В разделе комбинированные ткани JLON EPP60 Twintex и UTEK Compofil-PP-60, где стеклянная и полипропиленовая нити сплетены вместе, комбинированный ровинг UTEK Compofil PP, однонаправленная лента JLON CFRT на основе полиэтилена HDPE толщиной 0,15–1 мм и сэндвич-панели JLON CFRT на ПЭТ-основе толщиной от 10 до 100 мм. Рубленое стекловолокно для армирования литьевых термопластов находится в разделе ровингов и волокон.
Деталь из термопластичного композита формуют нагревом и давлением: полимерные нити плавятся и пропитывают стекло, а после остывания форма готова — без отверждения смолы, за минуты вместо часов. Консолидацию ведут при 180–230 °C. Такие детали стойки к удару, их можно повторно нагреть и подформовать, а отходы — переработать.
Материал подбирают по способу переработки — прессование, термоформование, намотка, литьё, — содержанию стекла, у материалов раздела от 45 до 80 % по массе, поверхностной плотности ткани и толщине ленты. Для корпусов и ударостойких панелей подходят ткани и ленты, для прессования объёмных деталей — комбинированный ровинг.
Как выбрать
Сверяют по: тип волокна, матрица (полимер), способ переработки, поверхностная плотность, ширина рулона, толщина
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Тип волокна | Матрица (полимер) | Способ переработки | Ширина рулона | Толщина |
|---|---|---|---|---|---|
| CFRT PETJLON Composite | непрерывное стекловолокно в однонаправленных лентах, укладка 0°/90° | ПЭТ (полиэтилентерефталат) | горячее сплавление сердечника и ПЭТ-слоёв без клея; механическая обработка и сборка | ширина плиты до 2800 мм, длина непрерывная | 10–100 мм, настраивается под задачу |
| Compofil 354 / 354A / 356UTEK Composite | непрерывное стекловолокно в комбинированной нити с термопластичными филаментами | полипропилен (354, 354A), ПЭТ (356); матрица внутри нити, отдельная смола не требуется | прессование (354), намотка (354A), пултрузия (356); также вакуумное формование — нагрев выше температуры плавления матрицы и консолидация под давлением при охлаждении | — | — |
| Compofil-PP-60UTEK Composite | комбинированная нить Compofil®: филаменты стекла и полипропилена в одной нити | полипропилен, находится внутри нити — отдельная смола не требуется | прессование, прикатка роликом, вакуумное формование | 2800 мм для всех четырёх артикулов | — |
| EPP60JLON Composite | стекло E-glass; комбинированная нить — филаменты стекла и полипропилена смешаны в ровинге | полипропилен (PP); линейка EPP60 выпускается также с матрицей ПЭТ (PET) | вакуумное формование, диафрагменное формование, каландрование; отдельная смола не требуется | 1200, 1270 и 2540 мм; максимальная ширина по таблице артикулов 2800 мм; распространённая ширина — 1270 мм | 0,35 мм (500 г/м²); 0,50 мм (750); 0,70 мм (980); 1,00 мм (1500) |
| UD CFRTJLON Composite | непрерывное стекловолокно (основное исполнение); также углеродное, базальтовое, арамидное | HDPE (основное исполнение); также PP, PC, PA, PET | горячее ламинирование, прессование, намотка | 25–750 мм | 0,15–1 мм |

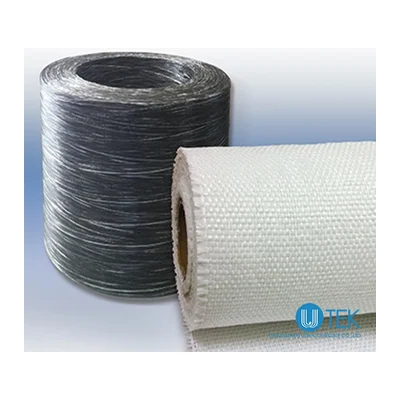

Ровинг UTEK Compofil PP, комбинированная нить стекло и полипропилен

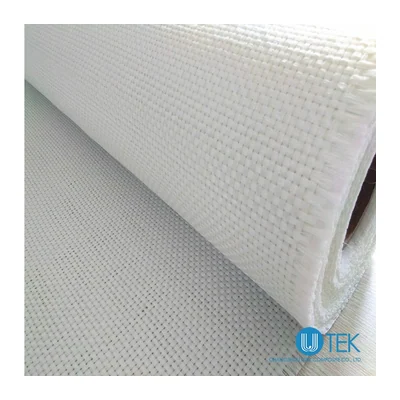

Ткань UTEK Compofil-PP-60, стекло и полипропилен, 500–1500 г/м², ширина 2800 мм
Производители в разделе
Вопросы по разделу
- Чем термопластичный композит отличается от эпоксидного?
- Матрица — термопласт, который при нагреве плавится, а не смола, которая необратимо отверждается. Деталь формуют за минуты нагревом и давлением, её можно повторно нагреть и подформовать, а ударная стойкость выше. Зато нужна оснастка под температуру переработки и пресс.
- Что такое комбинированная нить Twintex или Compofil?
- Нить, в которой стеклянные и полипропиленовые волокна идут вместе. При нагреве полипропилен плавится и сам пропитывает стекло, поэтому отдельное связующее не нужно: ткань из такой нити после прессования превращается в готовый ламинат.
- При какой температуре формуют?
- Для материалов раздела консолидацию ведут при 180–230 °C, выше температуры плавления матрицы, под давлением. Конкретный режим указан в карточке материала.
- Производители каких марок собраны в разделе «Термопластичные композиты»?
- JLON Composite, UTEK Composite. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Термопластичные композиты»?
- Чаще всего в карточках этого раздела заполнены: тип волокна, способ переработки, применение, матрица (полимер), ширина рулона, цвет, толщина, содержание стекла. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
