Промышленная память: температурный диапазон и удержание данных

Коммерческая микросхема не ломается на морозе. Она просто перестаёт гарантировать, что вернёт записанное.

Четыре температурных класса

Коммерческий (0…+70 °C) рассчитан на помещение. Индустриальный (−40…+85 °C) — на технику, работающую на улице. Расширенный (−40…+105 °C) и автомобильный (−40…+125 °C) применяют рядом с источниками тепла.

Граница не означает мгновенного отказа: за её пределами производитель просто не гарантирует параметры. У памяти это выражается в росте числа ошибок и в сокращении времени удержания данных.

Для БПЛА реалистичный минимум — индустриальный класс. Зимний старт при −25 °C выходит за коммерческий диапазон снизу, а летом воздух в отсеке доходит до +60 °C, и корпус микросхемы под нагрузкой оказывается у верхней границы или за ней.

КлассДиапазонТиповое применение
Коммерческий0…+70 °Cназемное оборудование в помещении
Индустриальный−40…+85 °Cборт БПЛА, наружные станции
Расширенный−40…+105 °Cотсеки рядом с двигателем
Автомобильный−40…+125 °Cспециальные исполнения

Удержание данных — не то же самое, что ресурс

Ресурс — сколько раз ячейку можно перезаписать. Удержание — как долго она сохраняет записанное без питания. Это разные характеристики, и обе деградируют с износом.

Изношенная ячейка удерживает заряд хуже: накопитель, отработавший ресурс, может потерять данные за месяцы, а не за годы. Для архивного хранения это важнее, чем для рабочего.

Температура ускоряет утечку. Стандарт JEDEC требует от накопителя, отработавшего весь ресурс, удержания не меньше года при +30 °C для клиентских моделей и трёх месяцев при +40 °C для серверных; при +70 °C срок сокращается кратно.

Коррекция ошибок

Любая флеш-память ошибается, и контроллер исправляет ошибки кодом коррекции. Чем плотнее память и чем она изношеннее, тем больше ошибок и тем сильнее должен быть код.

В оперативной памяти аналогичную роль играет ECC: она исправляет одиночные сбои и обнаруживает двойные. Для бортового вычислителя, который подолгу работает без перезагрузки, это заметно снижает число необъяснимых зависаний.

Наличие ECC и класс коррекции указывают в паспорте. Их отсутствие у модуля, заявленного как промышленный, — повод усомниться в остальных строках паспорта.

Что уточнять при заказе

Фиксирован ли тип микросхем памяти за артикулом. У бытовых модулей начинка меняется внутри одного названия, и следующая партия ведёт себя иначе.

Есть ли защита от потери питания и какой она реализации: конденсаторы на плате или только программная. Для бортового журнала это решающий пункт.

Заявлен ли ресурс в терабайтах записи или в числе циклов, и при какой температуре он измерен. Ресурс, снятый при +25 °C, на борту не достигается.

Одна микросхема — три исполнения

Температурный класс часто зашит в суффикс артикула. У микросхем оперативной памяти Kingston из нашего каталога одна и та же модель выпускается в трёх температурных исполнениях, и отличаются они последними буквами.

Заказывают поэтому по полному артикулу, а не по началу: D1216ECMDXGJD и D1216ECMDXGJDI выглядят почти одинаково, но первая не гарантирует работу ниже нуля.

И ещё одна тонкость: у оперативной памяти диапазон обычно задан по температуре корпуса микросхемы, а не воздуха вокруг. 0…+95 °C по корпусу — не шире коммерческого класса по воздуху: под нагрузкой корпус заметно горячее окружения.

АртикулЁмкостьРабочая температура
Kingston D1216ECMDXGJD2 Гбит0…+95 °C
Kingston D1216ECMDXGJDI2 Гбит−40…+95 °C
Kingston D1216ECMDXGMEY2 Гбит−40…+105 °C
Kingston D2516ECMDXGJD4 Гбит0…+95 °C
Kingston D2516ECMDXGJDI4 Гбит−40…+95 °C
Kingston D2516ECMDXGMEY4 Гбит−40…+105 °C

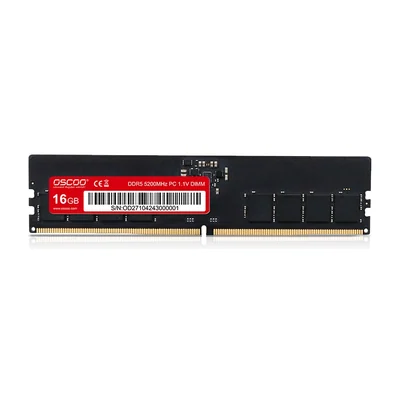

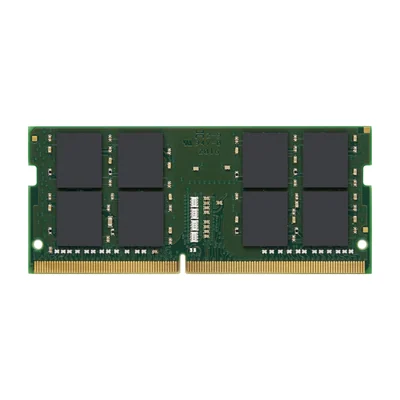

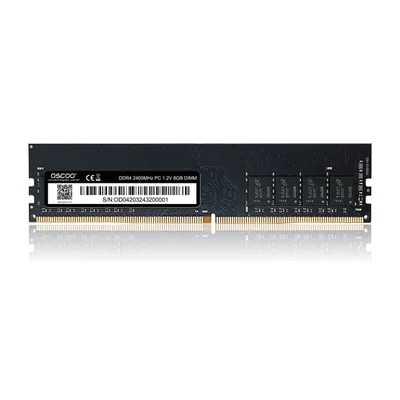

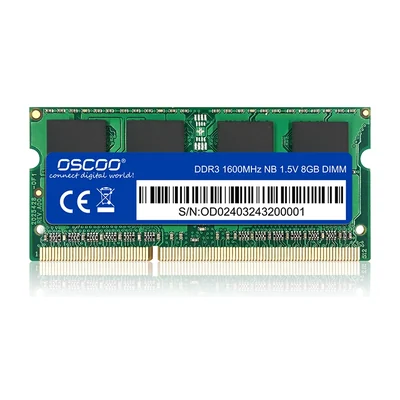

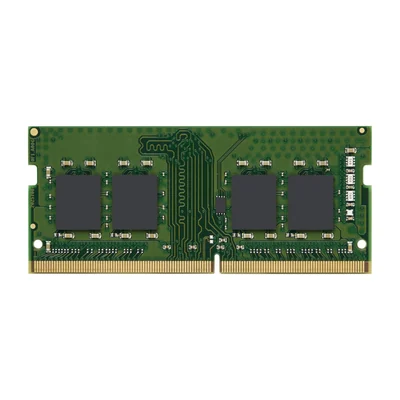

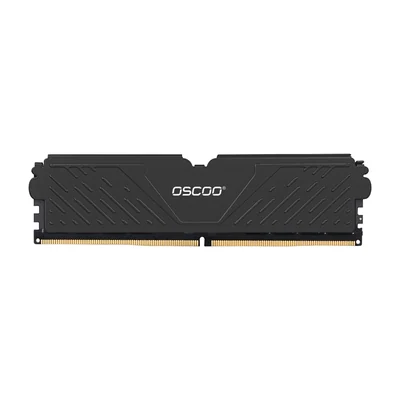

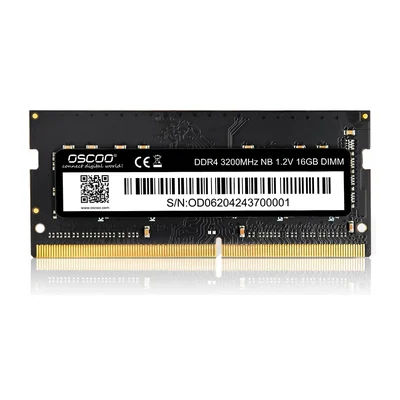

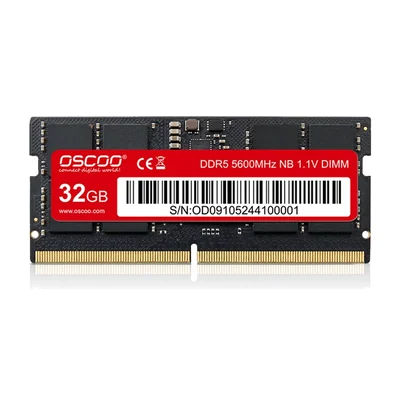

Модули памяти в каталоге
