DRONPARTS компоненты бпла Запрос предложения

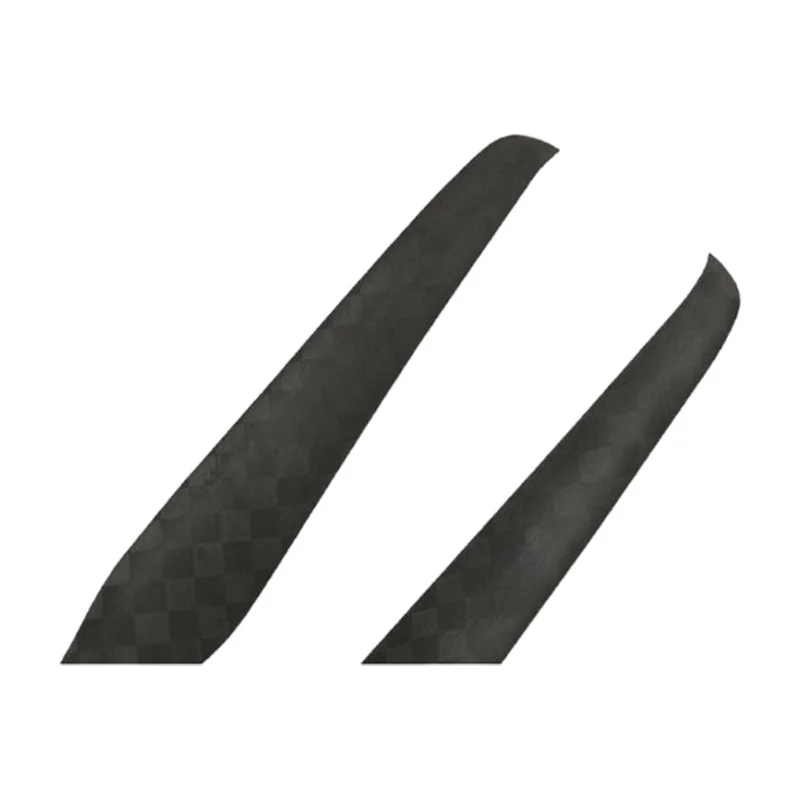

Винт углепластиковый XDYNAVIA DP 32.5×15.6″
XDYNAVIA · Китай под заказ
DP 32.5*15.6

Винты углепластиковые XDYNAVIA DP, 12–72″, шаг 4–31″

Углепластиковые винты XDYNAVIA серии DP для БПЛА: диаметр от 12 до 72″, шаг от 4 до 31″, 31 типоразмер.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
DP 32.5*15.6
Производитель
XDYNAVIA, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: шаг, число лопастей, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Винты углепластиковые XDYNAVIA DP, 12–72″, шаг 4–31″ — диаметр винта 32,5″ (825,5 мм), материал углепластик, шаг винта 15,6″ (396,24 мм). Из остального: ометаемая площадь 5352,1 см² (расчёт по диаметру). Производитель — XDYNAVIA, Китай; раздел каталога — винты для дронов и механика.

Характеристики

Материал
углепластик
Диаметр винта
32,5″ (825,5 мм)
Шаг винта
15,6″ (396,24 мм)
Ометаемая площадь
5352,1 см² (расчёт по диаметру)
Отношение шага к диаметру
0,48 (расчёт по паспортным диаметру и шагу)

Исполнения серии 31

МодельДиаметр винтаШаг винтаОметаемая площадьОтношение шага к диаметру
DP 12*412″ (304,8 мм)4″ (101,6 мм)729,66 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 15*515″ (381 мм)5″ (127 мм)1140,09 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 16*5.516″ (406,4 мм)5,5″ (139,7 мм)1297,17 см² (расчёт по диаметру)0,34 (расчёт по паспортным диаметру и шагу)
DP 16*616″ (406,4 мм)6″ (152,4 мм)1297,17 см² (расчёт по диаметру)0,38 (расчёт по паспортным диаметру и шагу)
DP 16*816″ (406,4 мм)8″ (203,2 мм)1297,17 см² (расчёт по диаметру)0,5 (расчёт по паспортным диаметру и шагу)
DP 17*617″ (431,8 мм)6″ (152,4 мм)1464,38 см² (расчёт по диаметру)0,35 (расчёт по паспортным диаметру и шагу)
DP 17.5*6.517,5″ (444,5 мм)6,5″ (165,1 мм)1551,79 см² (расчёт по диаметру)0,37 (расчёт по паспортным диаметру и шагу)
DP 18*6.518″ (457,2 мм)6,5″ (165,1 мм)1641,73 см² (расчёт по диаметру)0,36 (расчёт по паспортным диаметру и шагу)
DP 19*619″ (482,6 мм)6″ (152,4 мм)1829,21 см² (расчёт по диаметру)0,32 (расчёт по паспортным диаметру и шагу)
DP 20*6.520″ (508 мм)6,5″ (165,1 мм)2026,83 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 22*7.822″ (558,8 мм)7,8″ (198,12 мм)2452,46 см² (расчёт по диаметру)0,35 (расчёт по паспортным диаметру и шагу)
DP 22*922″ (558,8 мм)9″ (228,6 мм)2452,46 см² (расчёт по диаметру)0,41 (расчёт по паспортным диаметру и шагу)
DP 24*1524″ (609,6 мм)15″ (381 мм)2918,64 см² (расчёт по диаметру)0,62 (расчёт по паспортным диаметру и шагу)
DP 24*7.824″ (609,6 мм)7,8″ (198,12 мм)2918,64 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 26*8.226″ (660,4 мм)8,2″ (208,28 мм)3425,34 см² (расчёт по диаметру)0,32 (расчёт по паспортным диаметру и шагу)
DP 28*1228″ (711,2 мм)12″ (304,8 мм)3972,59 см² (расчёт по диаметру)0,43 (расчёт по паспортным диаметру и шагу)
DP 29*9.629″ (736,6 мм)9,6″ (243,84 мм)4261,41 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 30*1430″ (762 мм)14″ (355,6 мм)4560,37 см² (расчёт по диаметру)0,47 (расчёт по паспортным диаметру и шагу)
DP 30*9.830″ (762 мм)9,8″ (248,92 мм)4560,37 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 32*1232″ (812,8 мм)12″ (304,8 мм)5188,68 см² (расчёт по диаметру)0,38 (расчёт по паспортным диаметру и шагу)
DP 32.5*15.6 характеристики выше32,5″ (825,5 мм)15,6″ (396,24 мм)5352,1 см² (расчёт по диаметру)0,48 (расчёт по паспортным диаметру и шагу)
DP 34*1234″ (863,6 мм)12″ (304,8 мм)5857,54 см² (расчёт по диаметру)0,35 (расчёт по паспортным диаметру и шагу)
DP 36*1836″ (914,4 мм)18″ (457,2 мм)6566,93 см² (расчёт по диаметру)0,5 (расчёт по паспортным диаметру и шагу)
DP 40*1340″ (1016 мм)13″ (330,2 мм)8107,32 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 42*1442″ (1066,8 мм)14″ (355,6 мм)8938,32 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 47.5*1847,5″ (1206,5 мм)18″ (457,2 мм)11432,59 см² (расчёт по диаметру)0,38 (расчёт по паспортным диаметру и шагу)
DP 52*1952″ (1320,8 мм)19″ (482,6 мм)13701,37 см² (расчёт по диаметру)0,37 (расчёт по паспортным диаметру и шагу)
DP 57*1957″ (1447,8 мм)19″ (482,6 мм)16462,93 см² (расчёт по диаметру)0,33 (расчёт по паспортным диаметру и шагу)
DP 60*1960″ (1524 мм)19″ (482,6 мм)18241,47 см² (расчёт по диаметру)0,32 (расчёт по паспортным диаметру и шагу)
DP 64*2264″ (1625,6 мм)22″ (558,8 мм)20754,74 см² (расчёт по диаметру)0,34 (расчёт по паспортным диаметру и шагу)
DP 72*3172″ (1828,8 мм)31″ (787,4 мм)26267,72 см² (расчёт по диаметру)0,43 (расчёт по паспортным диаметру и шагу)

Характеристики выше приведены для исполнения DP 32.5*15.6. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Винты XDYNAVIA серии DP из углепластика охватывают диапазон от 12″ (305 мм) до 72″ (1829 мм): от средних мультироторов до тяжёлых грузовых платформ.

Малые и средние типоразмеры — 12×4, 15×5, 16×5,5, 16×6, 16×8, 17×6, 17,5×6,5, 18×6,5, 19×6, 20×6,5, 22×7,8, 22×9, 24×7,8, 24×15 и 26×8,2; крупные — от 28×12 до 42×14; сверхкрупные — 47,5×18, 52×19, 57×19, 60×19, 64×22 и 72×31.

Отношение шага к диаметру у большинства исполнений — 0,3–0,5, это тяговый профиль под висение; у 24×15 оно 0,63. Ступицу и крепёж сверяют с мотором по таблице исполнений.

Характеристики приведены по данным производителя: страница модели ↗
