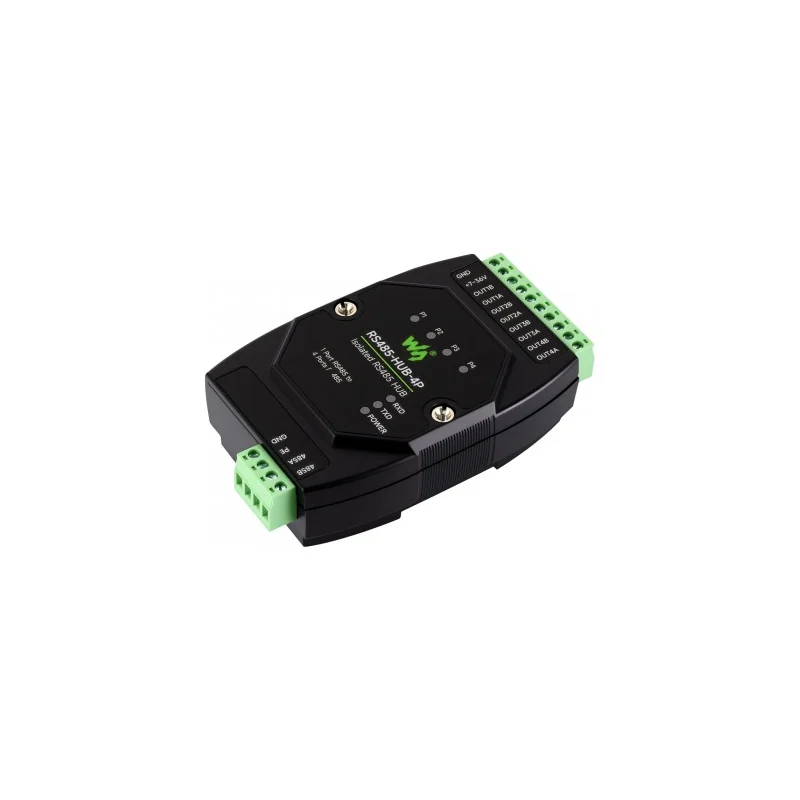

Драйвер и преобразователь Waveshare Industrial-grade Isolated 4-Ch RS485 Hub
Waveshare · Китай под заказ
Industrial-grade Isolated 4-Ch RS485 Hub

Концентратор RS485 Waveshare с развязкой, 4 канала

Четырёхканальный концентратор RS485 с развязкой: скорость 300–460800 бит/с, питание 7–36 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Industrial-grade Isolated 4-Ch RS485 Hub
Производитель
Waveshare, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: выход, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Скорость обмена
300–460 800 бит/с, автоподстройка
Питание
7–36 В постоянного тока
Рабочая температура
−45…+85 °C

Описание

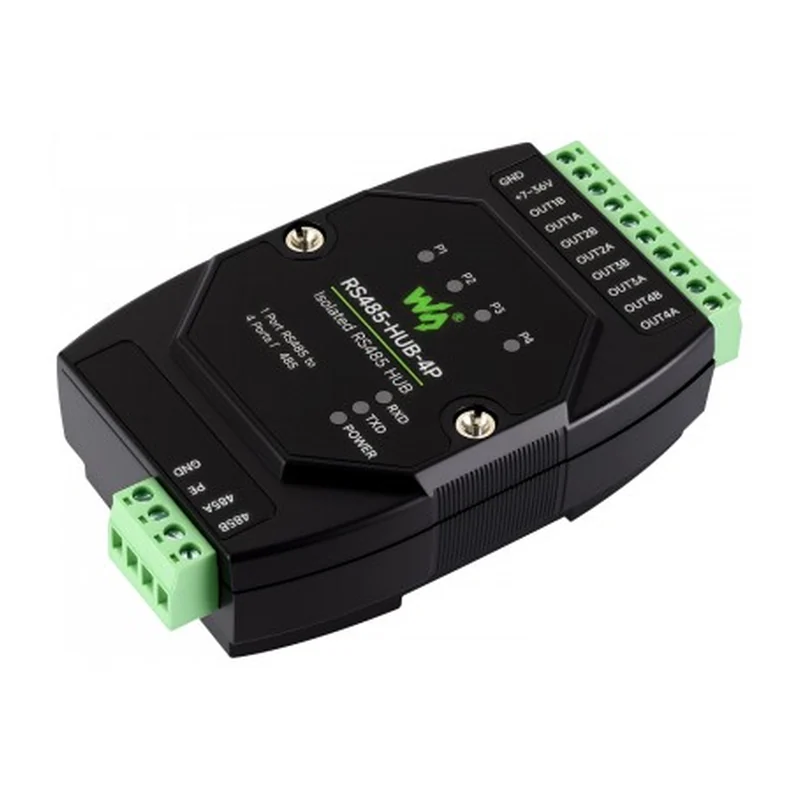

RS485-HUB-4P берёт одну линию RS485 от ведущего устройства и раздаёт её на четыре изолированные ветви — так шину можно развести звездой, а не только цепочкой. Скорость 300–460 800 бит/с подстраивается автоматически, питание 7–36 В подаётся на винтовую клемму, рабочая температура −45…+85 °C.

Развязка оптоэлектронная, с защитой от статики, грозовых и импульсных перенапряжений. На каждую ветвь допускается до 32 узлов, дальность — 1200 м при 9600 бит/с. Режим двухпроводный полудуплексный (A, B) с прозрачной передачей: хаб работает на физическом уровне и протокола не касается, Modbus RTU проходит через него как есть.

Корпус крепится на DIN-рейку 35 мм, масса 0,15 кг. Индикаторы: питание, RXD и TXD ведущего порта и приём по каждой ветви P1–P4. В комплекте — хаб и переходник клеммы питания.

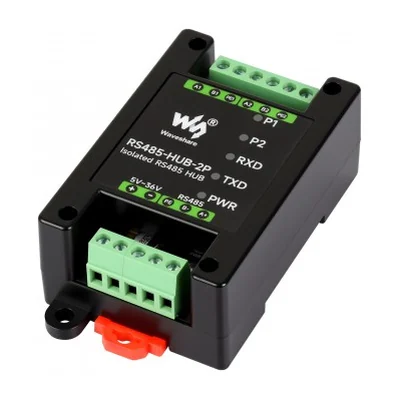

В серии Waveshare есть RS485-HUB-2P на две ветви с питанием 5–36 В и RS485-HUB-8P на восемь ветвей с диапазоном 9–24 В. Несколько хабов к одному порту подключают каскадом, а не параллельно; адреса устройств на шине должны различаться, а период опроса — оставлять время на ответ каждого узла.

Характеристики приведены по данным производителя: страница модели ↗
