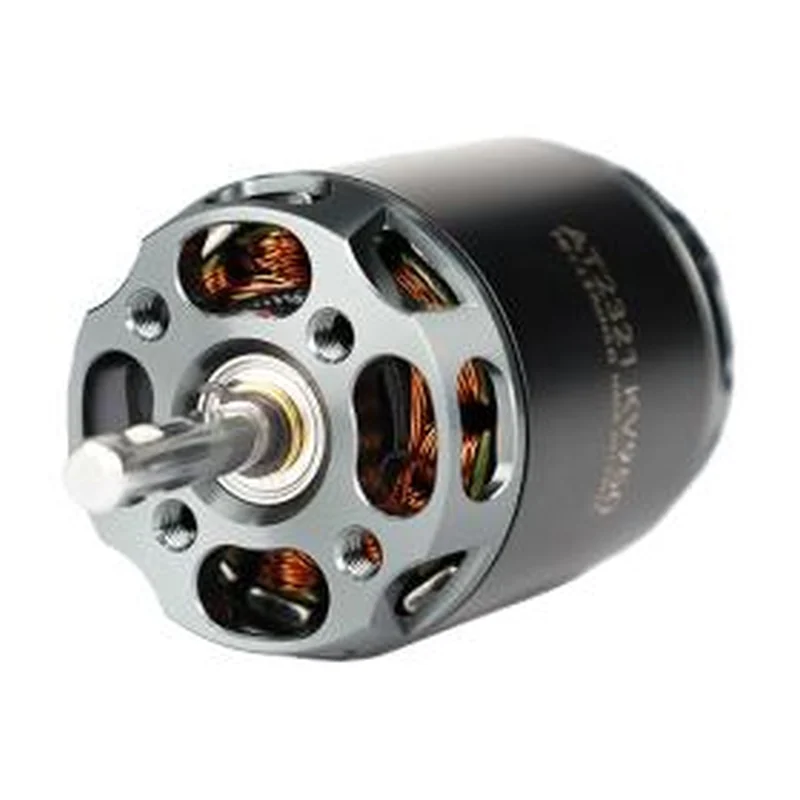

Мотор бесколлекторный самолётный T-MOTOR AT2321 KV1250/KV950
Самолётный мотор на 2–4S со статором 23×21 мм: 450 Вт в режиме до 180 с, корпус ⌀28,8×56 мм, масса 93 г, вал 4 мм; данные для KV950.
- Артикул
- AT2321 KV1250/KV950
- Производитель
- T-MOTOR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: ток длительный — пришлём по запросу.
Входит в подборку «Силовой тракт самолётного БПЛА и VTOL»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Исполнение
- длинный вал, KV950
- Масса с проводами
- 93 г
- Габариты
- ⌀28,8×56 мм
- Сопротивление обмотки
- 65 мΩ
- Провода
- 22#AWG 100 мм
- Схема обмотки
- 12N14P
- Диаметр вала
- вход 4 мм, выход 4 мм
- Питание
- 2–4S
- Ток холостого хода (10 В)
- 1,2 А
- Пиковый ток (180 с)
- 30 А
- Макс. мощность (180 с)
- 450 Вт
- Напряжение
- 2–4S
- Диаметр статора
- 23 мм (по маркировке производителя)
- Высота статора
- 21 мм (по маркировке производителя)
- Объём статора
- 8,7 см³ (расчёт по размеру статора)
- Обороты холостого хода на 2S
- 7 030 об/мин (расчёт: KV950 × 7,4 В)
- Обороты холостого хода на 4S
- 14 060 об/мин (расчёт: KV950 × 14,8 В)
- KV
- 950 / 1250
Описание
Самолётный мотор T-MOTOR AT2321 со статором 23×21 мм и длинным валом для БПЛА на 2–4S: корпус ⌀28,8×56 мм, схема 12N14P, масса с проводами 93 г. Исполнения KV950 и KV1250, паспортные данные приведены для KV950.
В режиме до 180 с мотор выдаёт 450 Вт при пиковом токе 30 А; ток холостого хода — 1,2 А при 10 В, сопротивление обмотки — 65 мОм. Расчётные обороты холостого хода для KV950: 7 030 об/мин на 2S и 14 060 об/мин на 4S.
Вал 4 мм, выводы 22 AWG длиной 100 мм; регулятор подбирают с запасом к 30 А. Исполнение KV1250 оборотистее и работает с винтом меньшего диаметра.
Характеристики приведены по данным производителя: страница модели ↗
