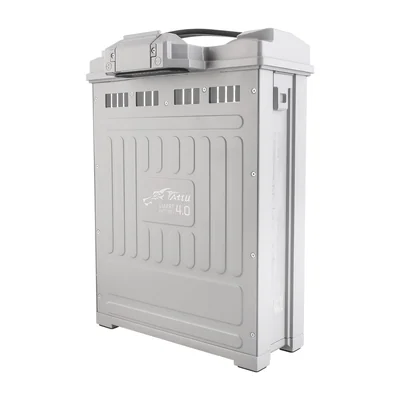

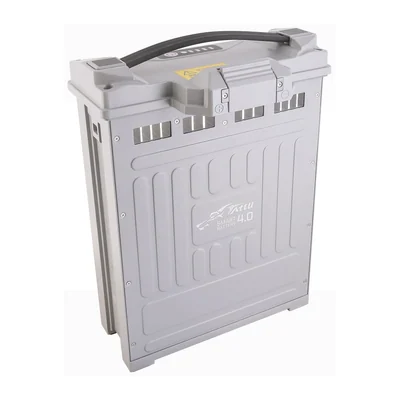

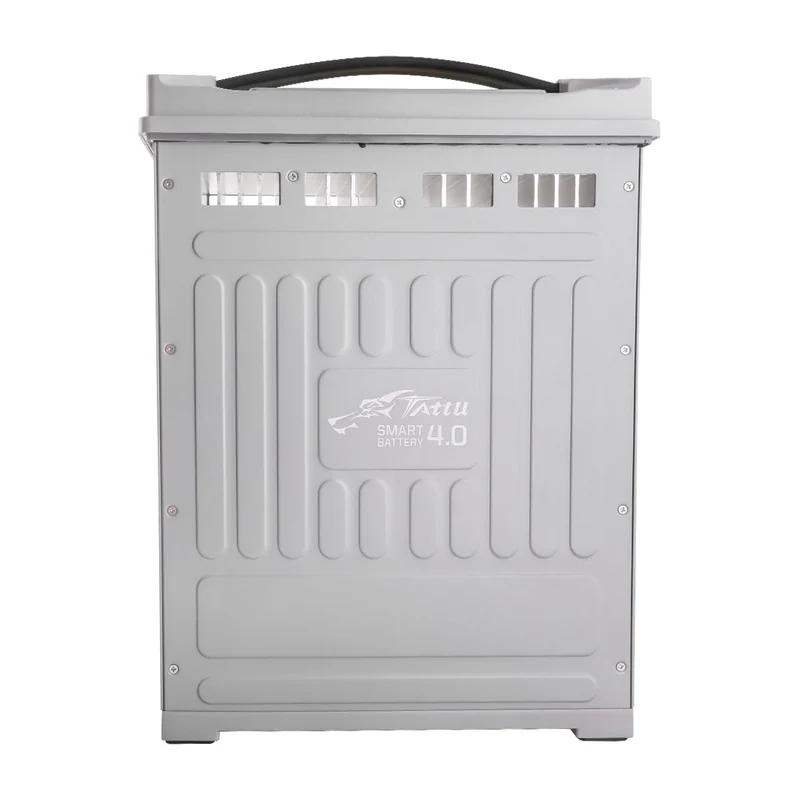

Батарея тяговая для БПЛА Tattu 4.0, 20000 мА·ч, 53,2 В, 14S1P, 25C, разъём ACES
Tattu / Gens ace (Grepow) · Китай под заказ
Tattu 4.0 20000 мА·ч 14S1P 25C ACES

Батарея тяговая для БПЛА Tattu 4.0, 20000 мА·ч, 53,2 В, 14S1P, 25C, разъём ACES

Батарея 14S1P серии Tattu 4.0 с разъёмом ACES: 1064 Вт·ч, длительный разряд до 180 А, пик 250 А, корпус 261×237×92,5 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Tattu 4.0 20000 мА·ч 14S1P 25C ACES
Производитель
Tattu / Gens ace (Grepow), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Батарея тяговая для БПЛА Tattu 4.0, 20000 мА·ч, 53,2 В, 14S1P, 25C, разъём ACES — напряжение 53,2 В, ёмкость (минимальная) 20 000 мА·ч, схема сборки 14S1P. Из остального: энергия 1064 Вт·ч. Прочее: габариты 261×237×92,5 мм (Д×Ш×В), рабочая температура -20–60 °C. Производитель — Tattu / Gens ace (Grepow), Китай; раздел каталога — тяговые аккумуляторы для БПЛА.

Характеристики

Ёмкость (минимальная)
20 000 мА·ч
Схема сборки
14S1P
Напряжение
53,2 В
Энергия
1064 Вт·ч
Габариты
261×237×92,5 мм (Д×Ш×В)
Разъём разряда
ACES 59615–0149D001
Максимальный длительный разряд
180 А
Пиковый ток разряда
250 А, не дольше 3 с
Рабочая температура
-20–60 °C
Температура заряда
5–10 °C ≤ 1C, 10–20 °C≤ 1,5C, 20–60 °C≤ 5C
Температура разряда
-20–0 °C≤ 0,2C, 0–10 °C≤ 0,5C, 10–60 °C≤ 9C
Запас энергии
1064 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Ток по заявленной токоотдаче
500 А (расчёт: 25C × 20 А·ч); паспортный длительный ток — 180 А
Рекомендуемый ток заряда 1C
20 А (расчёт по паспортной ёмкости)
Число банок
14 шт
Напряжение полностью заряженного пакета
60,9 В (расчёт: 14 × 4,35 В)
Напряжение хранения
53,9 В (расчёт: 14 × 3,85 В)
Номинальное напряжение банки
3,8 В (расчёт по паспортным напряжению и числу банок)
Объём пакета
5,722 л (расчёт по паспортным габаритам)
Объёмная плотность энергии
186 Вт·ч/л (расчёт по паспортным габаритам и энергии)

Описание

Исполнение Tattu 4.0 с разъёмом ACES 59615–0149D001 для БПЛА на 14S: минимальная ёмкость 20 000 мА·ч, номинал 53,2 В (по 3,8 В на банку), запас энергии 1064 Вт·ч. Длительный разряд — до 180 А, кратковременный пик — 250 А; корпус 261×237×92,5 мм объёмом 5,722 л.

Маркировка 25C в названии с паспортом не сходится: по расчёту это 500 А, а длительный ток в паспорте — 180 А, то есть 9C при 10–60 °C. Для расчёта силовой части берут паспортные 180 А. Исполнения той же серии с разъёмом Molex отличаются ответной частью на борту, поэтому замена одного на другое требует смены разъёма на аппарате. Банки высоковольтные: полный заряд — 60,9 В, хранение — 53,9 В.

Токи зависят от температуры: при температуре от −20 до 0 °C разряд не выше 0,2C, при 0–10 °C — 0,5C, при 10–60 °C — до 9C, что для этой ёмкости и есть 180 А. Заряд при 5–10 °C — не более 1C, при 10–20 °C — не более 1,5C; рекомендуемый ток 1C — 20 А, рабочий диапазон — от −20 до 60 °C.

Характеристики приведены по данным производителя: страница модели ↗
