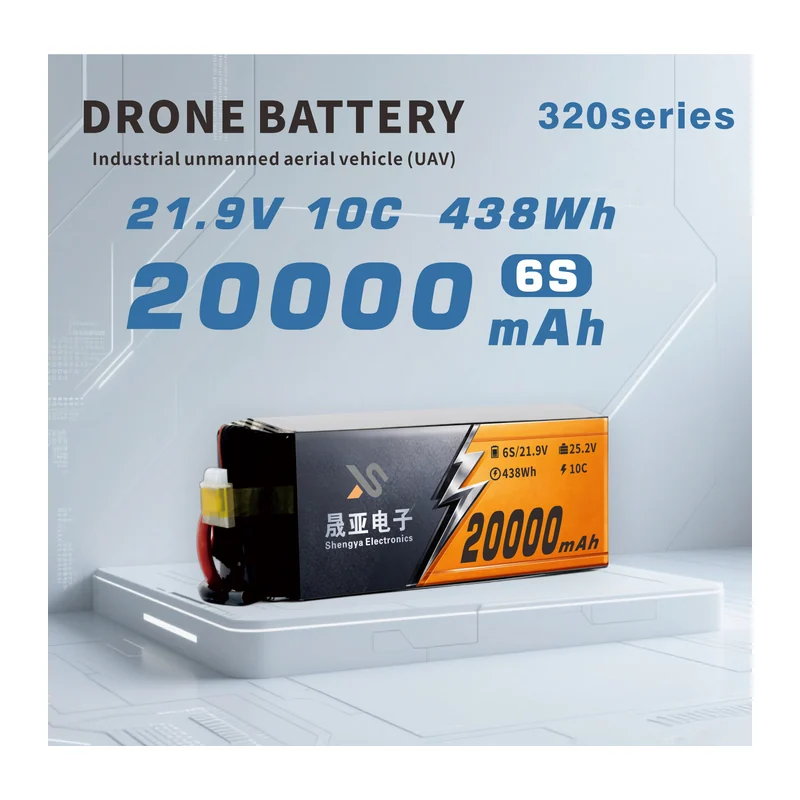

Батарея тяговая для БПЛА Shengya 320 Series, 20 А·ч — исполнения 6S, 12S, 18S, 24S, 438–1752 Вт·ч
Shengya · Китай под заказ
320 Series 20000mAh

Батарея тяговая Shengya 320 Series, полутвердотельная, 20 000 мА·ч, 6–24S, 10C

Полутвердотельная сборка на 20 А·ч в четырёх напряжениях шины (6S, 12S, 18S и 24S) — новая серия 320 Вт·ч/кг в фирменном корпусе Shengya.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
320 Series 20000mAh
Производитель
Shengya, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: масса, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Характеристики

Конфигурация
6S, 12S, 18S, 24S
Ёмкость
20 000 мА·ч (20 А·ч)
Напряжение
21,9 В (6S), 43,8 В (12S), 65,7 В (18S), 87,6 В (24S)
Напряжение окончания заряда
25,2 В (6S), 50,4 В (12S), 75,6 В (18S), 100,8 В (24S)
Энергия
438 Вт·ч (6S), 876 Вт·ч (12S), 1314 Вт·ч (18S), 1752 Вт·ч (24S)
Удельная энергия
320 Вт·ч/кг (серия 320)
Ток разряда
10C (200 А)
Ток по заявленной токоотдаче
200 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)
Рекомендуемый ток заряда 1C
20 А (расчёт по паспортной ёмкости)
Число банок
6 шт
Напряжение полностью заряженного пакета
25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения
22,8 В (расчёт: 6 × 3,8 В)

Описание

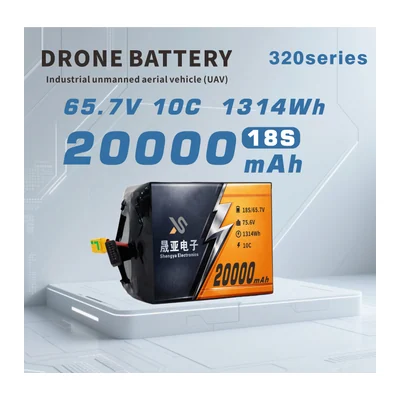

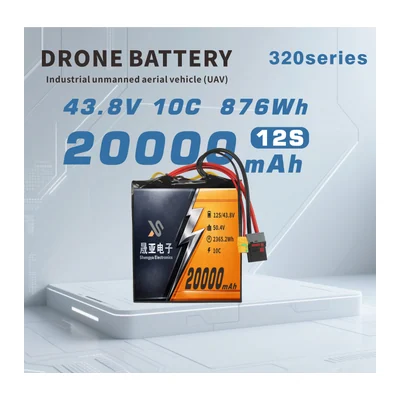

Серия 320 — обновлённая линейка производителя на полутвердотельных pouch-ячейках с удельной энергией 320 Вт·ч/кг. Типоразмер 20 А·ч выпускается в четырёх конфигурациях: 6S (21,9 В, 438 Вт·ч), 12S (43,8 В, 876 Вт·ч), 18S (65,7 В, 1314 Вт·ч) и 24S (87,6 В, 1752 Вт·ч).

Во всех исполнениях продолжительный разряд 10C, то есть 200 А по току. Напряжение окончания заряда: 25,2 В для 6S, 50,4 В для 12S, 75,6 В для 18S, 100,8 В для 24S. Выбор конфигурации определяется напряжением силовой шины аппарата: при равной мощности более высоковольтные сборки работают меньшим током и меньше греют проводку и разъёмы.

Заявленный ресурс 800–1000 циклов. BMS в базовой комплектации не устанавливается, подбирается по запросу с CAN, RS485 или UART. Схема сборки, положение вывода, тип разъёма и маркировка согласуются при заказе. Комплект документов для перевозки: UN38.3, MSDS, сертификат упаковки.

Характеристики приведены по данным производителя: страница модели ↗
