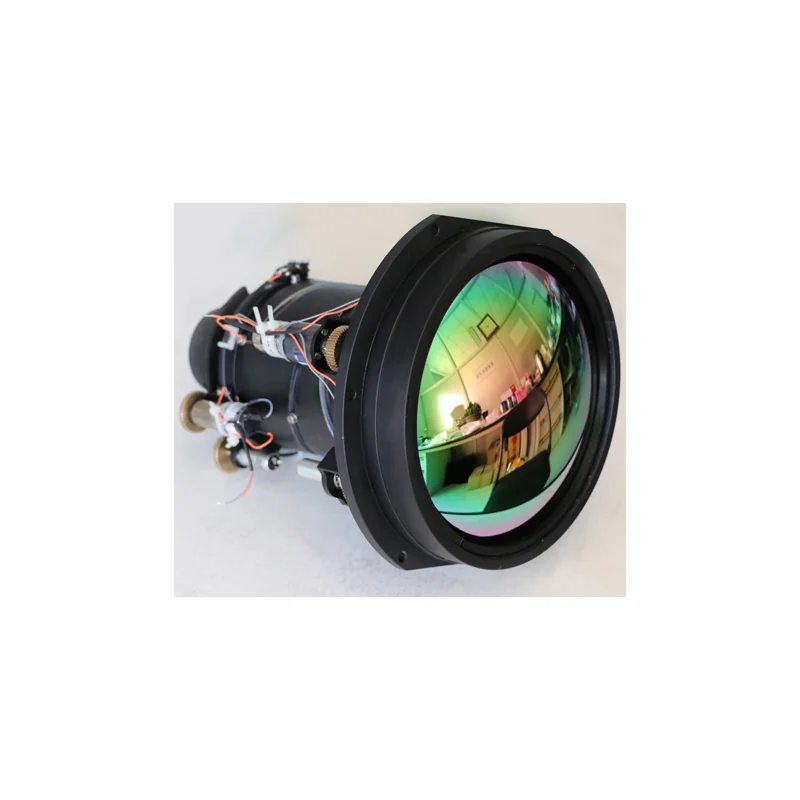

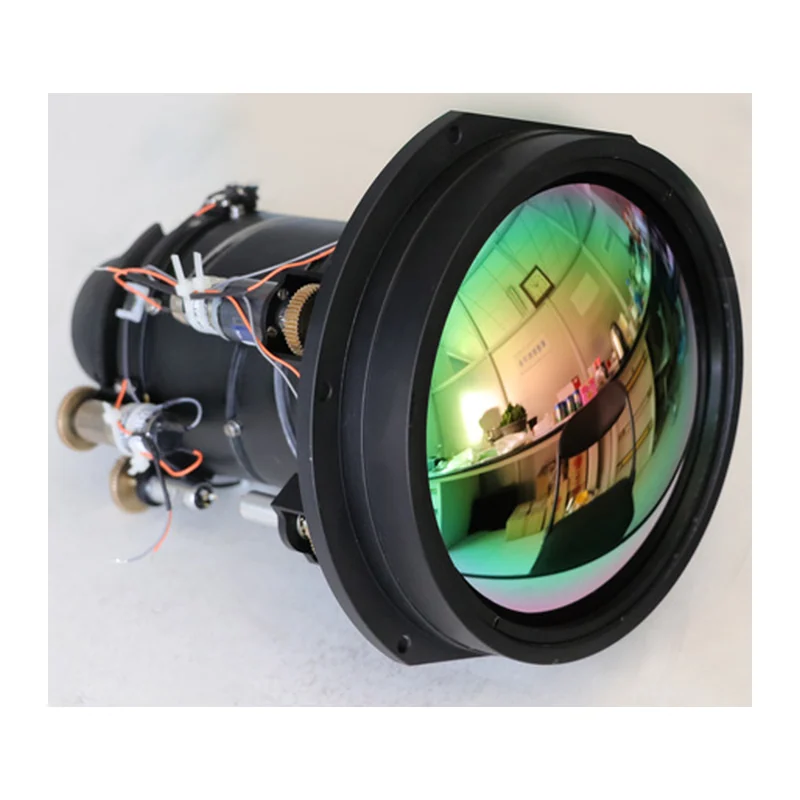

MWIR-зум 90–1100 мм f/5.5 для охлаждаемых матриц, масса 4,2 кг
Верх линейки: средневолновой тепловизионный зум-объектив 3,7–4,8 мкм для систем дальнего обнаружения на охлаждаемом фотоприёмнике.
- Артикул
- 313-004
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: фокусное расстояние, относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Диапазон фокусных расстояний
- 90–1100 мм, непрерывный зум
- Диафрагма F/#
- 5,5 (постоянная во всём диапазоне зума)
- Спектральный диапазон
- 3,7–4,8 мкм (MWIR)
- Тип фотоприёмника
- охлаждаемый
- Поле зрения по горизонтали (640×512, 15 мкм)
- от 6,11° до 0,5°
- Поле зрения по вертикали (640×512, 15 мкм)
- от 4,89° до 0,4°
- Дальность
- до 35 км (заявление производителя)
- Масса
- 4,2 кг
- Габариты (диаметр × длина)
- Ø223 × 295,51 мм
- Тип фокусировки
- моторизованная (Motorized)
- Привод зума и фокуса
- редукторный DC-мотор
- Обратная связь по положению
- энкодер
- Напряжение питания привода
- 12 В пост. тока
- Покрытие передней поверхности
- AR / DLC, опционально
- Материал
- чёрный анодированный алюминий
- Рабочая температура
- от −40 до +60 °C
- Обозначение модуля
- M-Zoom-90/F5.5–1100/F5.5
- Срок изготовления
- 2 месяца
Описание
Оптика средневолнового диапазона 3,7–4,8 мкм с непрерывным зумом для стационарных постов наблюдения, работающих на большом удалении. Собирается только в паре с охлаждаемым фотоприёмником — с неохлаждаемыми модулями объектив не стыкуется.
Диапазон 90–1100 мм с постоянной по всему ходу зума диафрагмой f/5,5 сужает поле зрения с 6,11° × 4,89° в широком положении до 0,5° × 0,4° в узком (матрица 640×512, шаг 15 мкм); заявленная производителем дальность обнаружения — до 35 км. Зум и фокус приводятся редукторным DC-мотором с энкодером обратной связи, питание 12 В постоянного тока.
Корпус из чёрного анодированного алюминия, покрытия AR и DLC опциональны, интервал −40…+60 °C. Масса 4,2 кг и габариты Ø223 × 295,51 мм исключают применение на лёгких носителях.
Характеристики приведены по данным производителя: страница модели ↗
