Модуль защиты от искрения Rush Anti-sparking, 24 В, 2×330 мкФ 35 В
Оригинальное название: Rush Anti-sparking Module
Плата плавного включения между батареей и регулятором хода против искры на разъёме: PMOS с RC-задержкой, 24 В, два конденсатора 330 мкФ 35 В.
- Артикул
- Rush Anti-sparking Module
- Производитель
- Rush FPV, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Модуль защиты от искрения Rush Anti-sparking, 24 В, 2×330 мкФ 35 В — питание 24 В DC, тип Модуль защиты от искрения (плавное включение на PMOS), выходное напряжение 24 В DC. Из остального: конденсаторы 2×330 мкФ 35 В, 12,5×10 мм. Прочее: масса около 5 г (с конденсаторами), габариты плата 11×33×1,6 мм; с конденсаторами 11×39,5×16,5 мм. Производитель — Rush FPV, Китай; раздел каталога — модули питания и датчики тока.
Характеристики
- Тип
- Модуль защиты от искрения (плавное включение на PMOS)
- Питание
- 24 В DC
- Выходное напряжение
- 24 В DC
- Конденсаторы
- 2×330 мкФ 35 В, 12,5×10 мм
- Габариты
- плата 11×33×1,6 мм; с конденсаторами 11×39,5×16,5 мм
- Масса
- около 5 г (с конденсаторами)
- Комплектация
- плата модуля, 2 конденсатора 330 мкФ 35 В
Описание

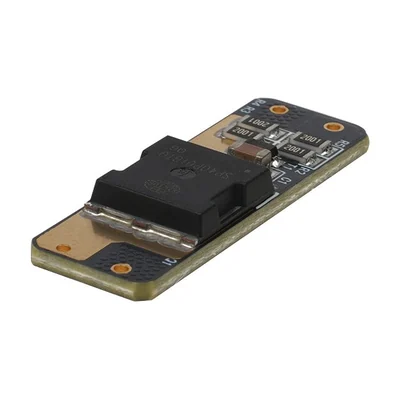

Плата плавного включения ставится между разъёмом батареи и регулятором хода и убирает искру на контактах, например XT60, в момент подключения: со временем такие искры разрушают разъём. Схема собрана на PMOS-транзисторе с RC-цепью задержки — пока контакты только соприкасаются, транзистор закрыт и открывается уже после полного соединения. Вход и выход — 24 В постоянного тока.
Напряжение модуль не преобразует: он пропускает питание батареи на регулятор как есть и решает одну задачу — мягкий заряд входных ёмкостей при подключении. Масса вместе с конденсаторами — около 5 г.

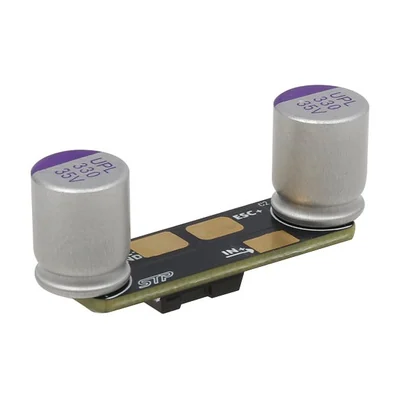

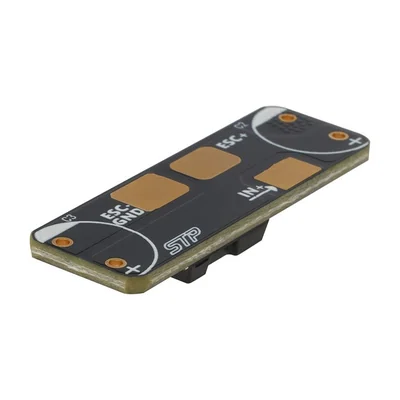

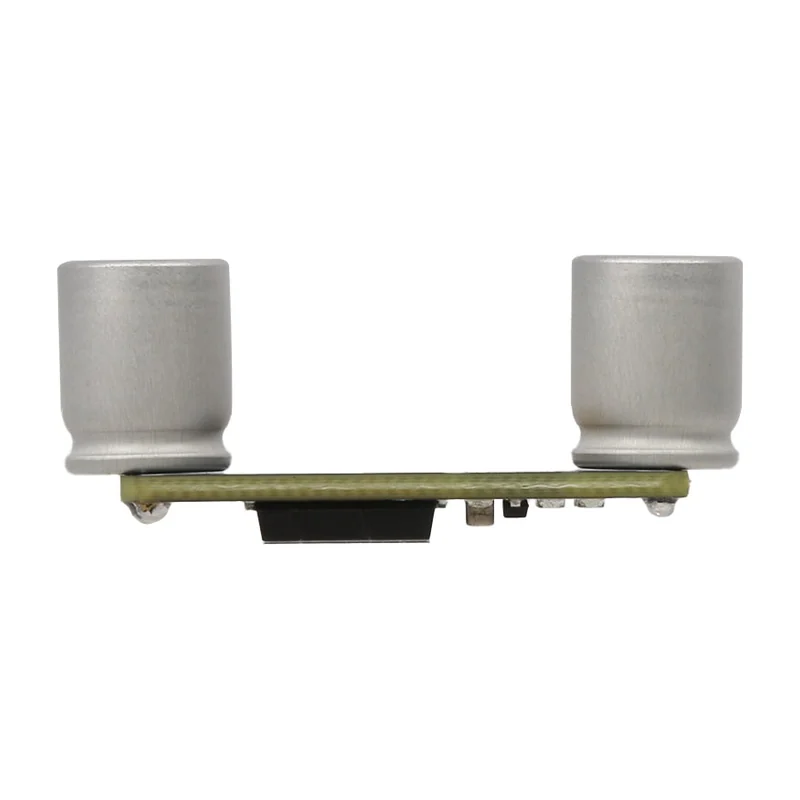

На обратной стороне платы — площадки IN+ (плюс батареи), ESC+ и ESC−/GND. Два конденсатора 330 мкФ 35 В размером 12,5×10 мм входят в комплект; с ними габарит растёт с 11×33×1,6 мм у голой платы до 11×39,5×16,5 мм, и высоту под конденсаторы закладывают в компоновку заранее.
Характеристики приведены по данным производителя: страница модели ↗
