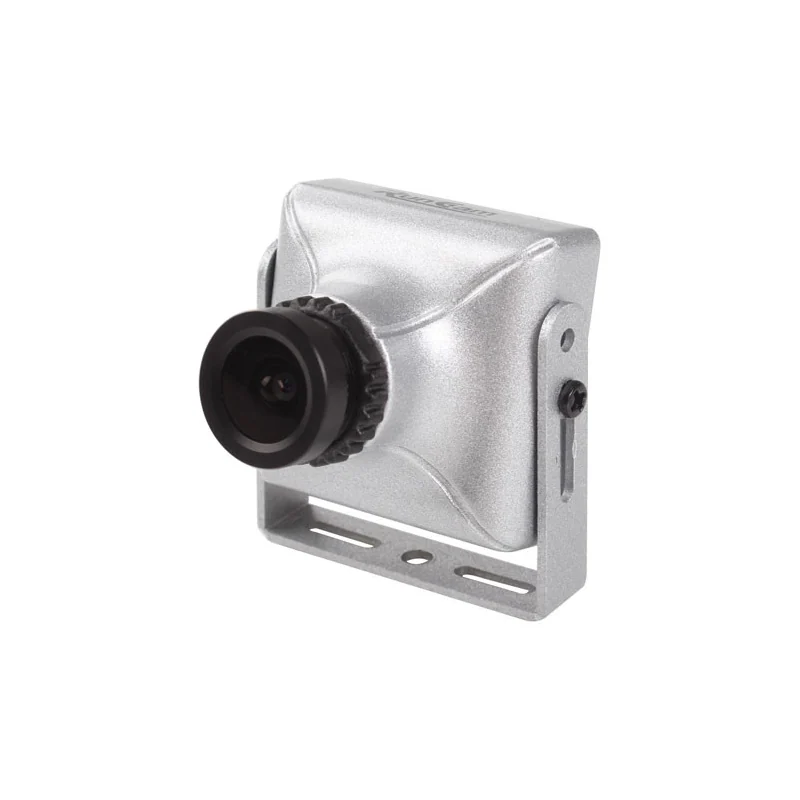

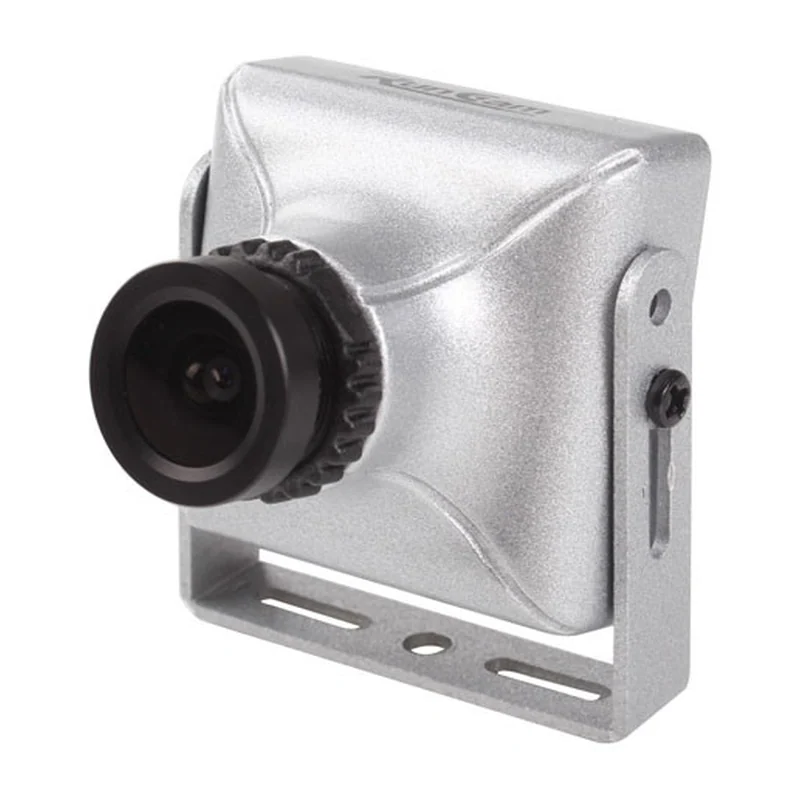

Аналоговая FPV-камера RunCam PZ0420M (SkyPlus), 600 ТВЛ, Sony CCD 1/3", питание 5–17 В
RunCam · Китай под заказ
RunCam PZ0420M

Аналоговая FPV-камера RunCam PZ0420M (SkyPlus), 600 ТВЛ

Облегчённая версия PZ0420 на матрице Sony CCD: её берут ради характерной цветопередачи ПЗС-сенсора при малой массе и уменьшенной плате 28 × 28 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RunCam PZ0420M
Производитель
RunCam, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: угол обзора — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
Sony Super HAD II CCD, 1/3″
Разрешение
600 ТВЛ (цвет), 650 ТВЛ (чёрно-белый)
Число эффективных пикселей
PAL: 753 × 582; NTSC: 768 × 494
Объектив
3,6 мм (FOV 70°) штатно; опционально 2,8 мм (FOV 80°) за доплату
Минимальная освещённость
0,01 лк при F1,2
Отношение сигнал/шум
более 60 дБ (при выключенном АРУ)
Электронный затвор
PAL: 1/50–1/100 000 с; NTSC: 1/60–1/100 000 с
Расширение динамического диапазона
D-WDR
Шумоподавление
2DNR
Детектор движения
есть, многоуровневая чувствительность
Экранное меню (OSD)
съёмный модуль 5D-OSD, английский и китайский
Видеовыход
1,0 В размаха, 75 Ом, разъём RCA, PAL / NTSC
Питание
5–17 В постоянного тока
Потребление
170 мА при 5 В; 50 мА при 12 В; 30 мА при 17 В
Масса
18 г с корпусом; 12 г без корпуса
Габариты
31 × 31 мм (SkyPlus) / 28 × 28 мм (PZ0420M)
Рабочая температура
от −10 до +50 °C
Режим день
автоматический
Режим ночь
цветной / чёрно-белый / по внешнему сигналу

Описание

PZ0420M (торговое обозначение SkyPlus) — оптимизированный вариант камеры PZ0420. Основа — ПЗС-матрица Sony Super HAD II формата 1/3 дюйма в связке с процессором Nextchip; разрешение 600 ТВЛ в цвете и 650 ТВЛ в чёрно-белом режиме. Число эффективных пикселей: 753 × 582 в PAL и 768 × 494 в NTSC. ПЗС-сенсор даёт кадровый принцип считывания без характерных для CMOS геометрических искажений при вибрации, но требует больше энергии.

Плата уменьшена до 28 × 28 мм против 31 × 31 мм у корпусной версии SkyPlus, масса 18 г с корпусом и 12 г без него. Питание в диапазоне 5–17 В постоянного тока; потребление сильно зависит от напряжения — 170 мА при 5 В, 50 мА при 12 В и 30 мА при 17 В, то есть на низком напряжении камера нагружает источник заметно сильнее. Диапазон рабочих температур от минус 10 до плюс 50 °C, влажность 10–90 %.

Оптика — широкоугольный объектив 2,8 мм. Предлагаются версии с ИК-чувствительным и ИК-отсекающим фильтром: первая видит в инфракрасном диапазоне, вторая обеспечивает корректный цвет при дневном свете.

Настройка ведётся через съёмный модуль меню 5D-OSD с русско недоступным, но англо- и китайскоязычным интерфейсом. В меню доступны цифровое расширение динамического диапазона D-WDR, двумерное шумоподавление, компенсация задней засветки и режим против пересвета HLC, детектор движения с несколькими уровнями чувствительности, восстановление битых пикселей и восемь зон маскирования. Видеосигнал выдаётся уровнем 1,0 В размаха на нагрузке 75 Ом через разъём RCA.

Характеристики приведены по данным производителя: страница модели ↗
