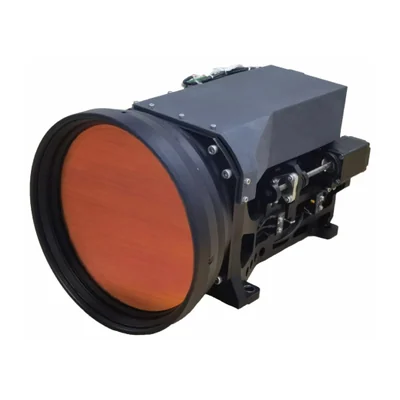

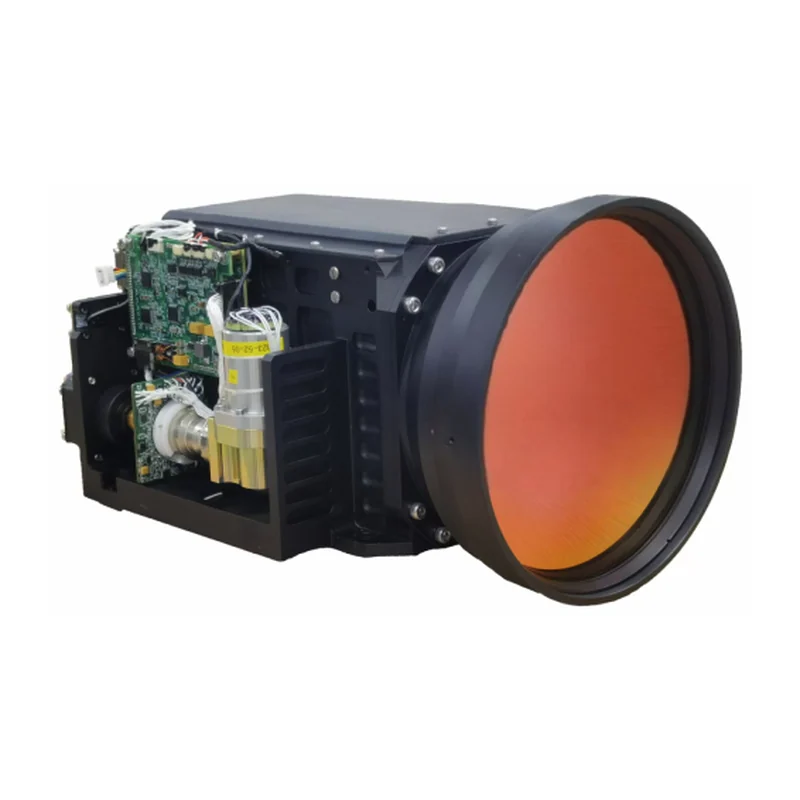

Охлаждаемая MWIR-камера LJPTE ZFMC0150640C600Z, 640×512, 15 мкм, зум 25–600 мм
Охлаждаемая камера 3,7–4,8 мкм с матрицей 640×512 и непрерывным зумом 25–600 мм F/4; NETD не более 30 мК, выход SDI, питание 28 В.
- Артикул
- LJPTE ZFMC0150640C600Z
- Производитель
- LJPTE, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: разрешение, зум — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Охлаждаемая MWIR-камера LJPTE ZFMC0150640C600Z, 640×512, 15 мкм, зум 25–600 мм — сенсор 640×512, шаг 15 мкм, охлаждаемый, фокусное расстояние 25…600 мм, непрерывный зум, видеовыход SDI. Из остального: спектральный диапазон 3,7…4,8 мкм, питание 28 В постоянного тока. Прочее: масса не более 4,8 кг, габариты не более 301,5 × 182,5 × 168 мм, рабочая температура −50…+60 °C. Производитель — LJPTE, Китай; раздел каталога — модули SWIR и охлаждаемые MWIR.
Характеристики
- Спектральный диапазон
- 3,7…4,8 мкм
- Сенсор
- 640×512, шаг 15 мкм, охлаждаемый
- Диафрагменное число
- F/4
- Частота кадров
- 25 Гц
- Фокусное расстояние
- 25…600 мм, непрерывный зум
- Минимальный угол обзора
- не более 0,917° по горизонтали × 0,733° по вертикали
- Максимальный угол обзора
- не менее 21,74° по горизонтали × 17,46° по вертикали
- Резкость при максимальном поле зрения
- от 50 м до бесконечности
- Время выхода на режим охлаждения
- не более 3,5 с при обычной температуре, не более 5 с при крайних
- Время полного хода зума
- менее 10 с во всём температурном диапазоне
- Время полной перефокусировки
- не более 8 с при обычной и высокой температуре, не более 20 с при низкой
- NETD
- не более 30 мК
- MRTD
- не более 0,4 К
- Время готовности
- не более 8 мин во всём температурном диапазоне
- Питание
- 28 В постоянного тока
- Потребление
- не более 40 Вт
- Масса
- не более 4,8 кг
- Габариты
- не более 301,5 × 182,5 × 168 мм
- Видеовыход
- SDI
- Интерфейс управления
- RS-422
- Рабочая температура
- −50…+60 °C
- Температура хранения
- −55…+70 °C
- Формат матрицы
- 9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 12,29 мм (расчёт по размеру матрицы)
- Мгновенное поле зрения
- 0,6 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 420 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 100 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Законченная тепловизионная камера среднего ИК-диапазона 3,7–4,8 мкм для дистанционного осмотра линий электропередачи, трубопроводов и промышленных площадок, поисково-спасательных работ и мониторинга лесных пожаров. Охлаждаемая матрица 640×512 с шагом 15 мкм, объектив с непрерывным зумом 25–600 мм F/4: поле зрения меняется от 21,74°×17,46° до 0,917°×0,733°. Частота кадров 25 Гц, NETD не более 30 мК, MRTD не более 0,4 К.
Камера законченная: охладитель, объектив с приводами зума и фокуса, видеовыход SDI и управление по RS-422.
Питание 28 В постоянного тока, потребление не более 40 Вт, масса не более 4,8 кг, габариты не более 301,5×182,5×168 мм — под камеру нужна поворотная платформа соответствующей грузоподъёмности. Готовность — не более 8 мин, полный ход зума — менее 10 с, перефокусировка — не более 8 с, на холоде до 20 с. Рабочая температура от −50 до +60 °C.
Характеристики приведены по данным производителя: страница модели ↗
