Углеродная труба JLON из ткани 3K, наружный диаметр 1,8–300 мм
JLON Composite · Китай под заказ
3K Twill/Plain

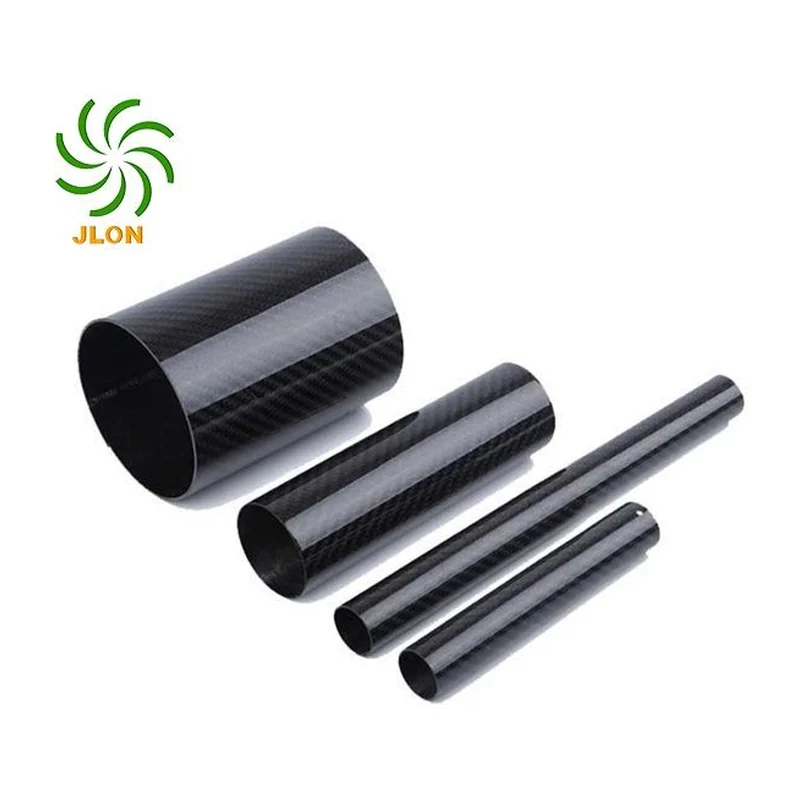

Углеродная труба JLON из ткани 3K, наружный диаметр 1,8–300 мм

Оригинальное название: Carbon Fiber Fabric Tube

Углепластиковая труба с наружным слоем ткани 3K саржевого или полотняного плетения: наружный диаметр 1,8–300 мм, внутренний 1–280 мм, основа — однонаправленное углеволокно.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
3K Twill/Plain
Производитель
JLON Composite, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: толщина стенки, технология, масса погонного метра — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Углеродная труба JLON из ткани 3K, наружный диаметр 1,8–300 мм — материал Углепластик (CFRP): углеродное волокно в эпоксидной или термопластичной матрице, тип волокна Углеродный жгут 3K, 6K, 12K; силовой набор из однонаправленного (UD) волокна, плетение Наружный слой — ткань 3K, саржа или полотно. Производитель — JLON Composite, Китай; раздел каталога — карбоновые трубы.

Характеристики

Материал
Углепластик (CFRP): углеродное волокно в эпоксидной или термопластичной матрице
Тип волокна
Углеродный жгут 3K, 6K, 12K; силовой набор из однонаправленного (UD) волокна
Плетение
Наружный слой — ткань 3K, саржа или полотно
Способ изготовления
Формование пакета со схемой укладки 0/90°, при необходимости с добавлением слоёв 45° или 30°
Наружный диаметр
1,8–300 мм
Внутренний диаметр
1–280 мм
Поверхность
Матовая или глянцевая; с фактурой ткани 3K либо гладкая
Применение
Силовые элементы конструкций, авиационная техника

Описание

Углеродные трубы и стержни — силовые элементы из углепластика (CFRP): углеродные волокна (обычно жгут 3K, 6K или 12K) в полимерной матрице, эпоксидной или термопластичной. Выпускаются как полые трубы, так и сплошные стержни.

Основной силовой набор труб выполняется из однонаправленного (UD) углеволокна: слои укладываются преимущественно под 0 и 90 градусов, при необходимости добавляются слои под 45 или 30 градусов. Наружный слой — углеродная ткань 3K саржевого плетения с характерным диагональным рисунком; по запросу выполняется полотняное плетение 3K с «шахматным» рисунком. Оба варианта равны по прочности и различаются только внешним видом.

Поверхность может быть матовой или глянцевой, с сохранением фактуры ткани 3K либо в виде гладкого чистого покрытия с выдержанным наружным диаметром. Цвет чёрный либо по согласованию. Трубы допускают сверление при использовании подходящего инструмента и приёмов, исключающих расслоение.

Размерный ряд: наружный диаметр от 1,8 до 300 мм, внутренний — от 1 до 280 мм. Указанный производителем стандарт — EN 10216–5. Есть техническая карта и каталог.

Характеристики приведены по данным производителя: страница модели ↗
