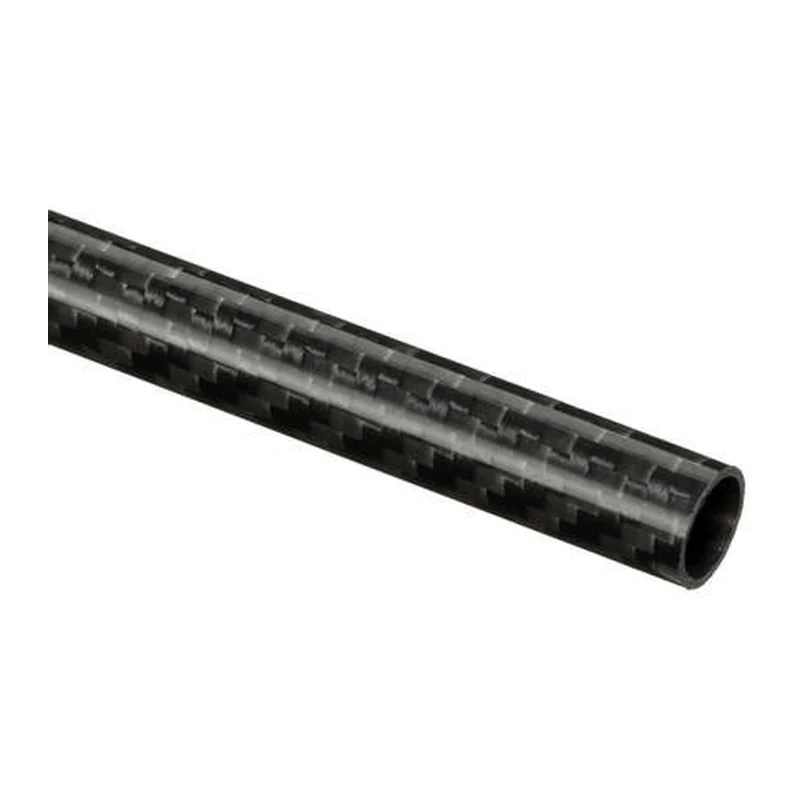

Карбоновые трубы Easy Composites, намотка с тканым слоем, 5–60 мм, 1000 мм

Name: Карбоновые трубы Easy Composites, намотка с тканым слоем, 5–60 мм, 1000 мм
Brand: Easy Composites
SKU: Easy Composites 12mm (10mm) Woven Finish Roll Wrapped Carbon Fibre Tube

Оригинальное название: Easy Composites 12mm (10mm) Woven Finish Roll Wrapped Carbon Fibre Tube

Углепластиковые трубы Easy Composites длиной 1000 мм: намотка 0°/90° с тканым верхним слоем, наружный диаметр 5–60 мм, модуль упругости 64 ГПа; основное исполнение — 12 × 10 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Easy Composites 12mm (10mm) Woven Finish Roll Wrapped Carbon Fibre Tube
Производитель: Easy Composites, Великобритания
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 18 исполнений — таблица ниже
Линейка: Другие модели линейки →
Документы: даташит

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Карбоновые трубы Easy Composites, намотка с тканым слоем, 5–60 мм, 1000 мм — наружный диаметр 12 мм, внутренний диаметр 10 мм, толщина стенки 1 мм. Из остального: длина 1000 мм. Прочее: масса 56 г. Производитель — Easy Composites, Великобритания; раздел каталога — карбоновые трубы.

Характеристики

Наружный диаметр: 12 мм
Внутренний диаметр: 10 мм
Толщина стенки: 1 мм
Длина: 1000 мм
Технология: намотка с тканым верхним слоем
Ориентация волокон: 0° и 90°
Поверхность: саржа 2×2, глянец
Связующее: эпоксидное
Цвет: чёрный
Прочность на растяжение вдоль: 650 МПа
Модуль упругости вдоль: 64 ГПа
Температура стеклования, DMA: 120 °C
Допуск по наружному диаметру: 0,15 мм
Допуск по внутреннему диаметру: 0,2 мм
Масса погонного метра: 53,6 г
Масса: 56 г

Исполнения серии 18

Модель	Наружный диаметр	Внутренний диаметр	Толщина стенки	Допуск по наружному диаметру	Допуск по внутреннему диаметру	Масса погонного метра
Easy Composites 5mm (3mm) Woven Finish Roll Wrapped Carbon Fibre Tube 1000mm	5 мм	3 мм	1 мм	0,1 мм	0,2 мм	—
Easy Composites 6mm (4mm) Woven Finish Roll Wrapped Carbon Fibre Tube 1000mm	6 мм	4 мм	1 мм	0,1 мм	0,2 мм	—
Easy Composites 7mm (5mm) Woven Finish Roll Wrapped Carbon Fibre Tube	7 мм	5 мм	1 мм	0,1 мм	0,2 мм	30,3 г
Easy Composites 8mm (6mm) Woven Finish Roll Wrapped Carbon Fibre Tube	8 мм	6 мм	1 мм	0,1 мм	0,2 мм	32,9 г
Easy Composites 10mm (8mm) Woven Finish Roll Wrapped Carbon Fibre Tube	10 мм	8 мм	1 мм	0,1 мм	0,2 мм	45,6 г
Easy Composites 10mm (9mm) Woven Finish Roll Wrapped Carbon Fibre Tube	10 мм	9 мм	0,5 мм	0,1 мм	0,2 мм	24,7 г
Easy Composites 12mm (10mm) Woven Finish Roll Wrapped Carbon Fibre Tube характеристики выше	12 мм	10 мм	1 мм	0,15 мм	0,2 мм	53,6 г
Easy Composites 12mm (11mm) Woven Finish Roll Wrapped Carbon Fibre Tube	12 мм	11 мм	0,5 мм	0,15 мм	0,2 мм	30,3 г
Easy Composites 14mm (12mm) Woven Finish Roll Wrapped Carbon Fibre Tube	14 мм	12 мм	1 мм	0,15 мм	0,2 мм	65,7 г
Easy Composites 16mm (14mm) Woven Finish Roll Wrapped Carbon Fibre Tube	16 мм	14 мм	1 мм	0,15 мм	0,2 мм	74,2 г
Easy Composites 18mm (16mm) Woven Finish Roll Wrapped Carbon Fibre Tube	18 мм	16 мм	1 мм	0,2 мм	0,2 мм	84,6 г
Easy Composites 20mm (18mm) Woven Finish Roll Wrapped Carbon Fibre Tube	20 мм	18 мм	1 мм	0,2 мм	0,2 мм	86,5 г
Easy Composites 25mm (22mm) Woven Finish Roll Wrapped Carbon Fibre Tube	25 мм	22 мм	1,5 мм	0,2 мм	0,2 мм	168,5 г
Easy Composites 25mm (23mm) Woven Finish Roll Wrapped Carbon Fibre Tube	25 мм	23 мм	1 мм	0,2 мм	0,2 мм	113,1 г
Easy Composites 30mm (27mm) Woven Finish Roll Wrapped Carbon Fibre Tube	30 мм	27 мм	1,5 мм	0,25 мм	0,25 мм	193,8 г
Easy Composites 40mm (37mm) Woven Finish Roll Wrapped Carbon Fibre Tube	40 мм	37 мм	1,5 мм	0,3 мм	0,3 мм	275,6 г
Easy Composites 50mm (47mm) Woven Finish Roll Wrapped Carbon Fibre Tube	50 мм	47 мм	1,5 мм	0,3 мм	0,3 мм	330,3 г
Easy Composites 60mm (57mm) Woven Finish Roll Wrapped Carbon Fibre Tube	60 мм	57 мм	1,5 мм	0,3 мм	0,3 мм	408,5 г

Характеристики выше приведены для исполнения Easy Composites 12mm (10mm) Woven Finish Roll Wrapped Carbon Fibre Tube. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия углепластиковых труб Easy Composites длиной 1000 мм, изготовленных намоткой с волокнами под 0° и 90° и верхним слоем из саржи 2×2 с глянцем. Наружный диаметр — от 5 до 60 мм, стенка — 0,5, 1 или 1,5 мм, связующее эпоксидное.

Модуль упругости вдоль оси — 64 ГПа, прочность на растяжение — 650 МПа, температура стеклования связующего по DMA — 120 °C. Масса метра — от 22 г у трубы 5 × 3 мм до 408 г у трубы 60 × 57 мм. Основное исполнение — 12 × 10 мм со стенкой 1 мм, 56 г.

В отличие от пултрузионных труб с однонаправленным волокном, часть слоёв здесь уложена поперёк оси: стенка увереннее держит смятие в хомутах и меньше склонна к продольному растрескиванию, поэтому такие трубы идут на лучи рам и несущие стойки. Допуск у основного исполнения — 0,15 мм по наружному и 0,2 мм по внутреннему диаметру; выше 120 °C связующее размягчается, и трубу не ставят вплотную к сильно греющимся узлам.
