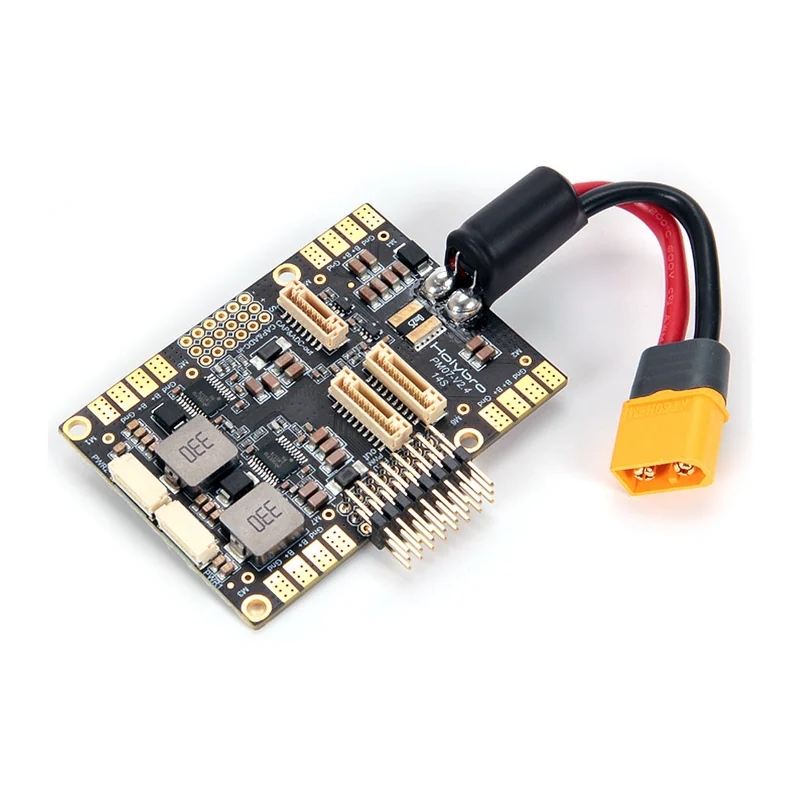

Модуль питания PM07 Power Module (14S)
Holybro · Китай под заказ
PM07 Power Module (14S)

Модуль питания и распределения Holybro PM07, 2–14S, 90 А, выход 5,2 В / 3 А

Модуль питания и распределения Holybro PM07: вход 2–14S, 90 А длительно и 140 А до минуты, два выхода 5,2 В по 3 А и разводка питания на 8 регуляторов, 43,8 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
PM07 Power Module (14S)
Производитель
Holybro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: тип — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Модуль питания и распределения Holybro PM07, 2–14S, 90 А, выход 5,2 В / 3 А — питание 2–14S, длительный ток платы 90 А, пиковый ток платы 140 А (менее 60 с). Из остального: выход питания 5,2 В, до 3 А; два независимых порта. Прочее: масса 43,8 г, габариты 68 × 50 × 10 мм. Производитель — Holybro, Китай; раздел каталога — модули питания и датчики тока.

Характеристики

Питание
2–14S
Габариты
68 × 50 × 10 мм
Масса
43,8 г
Длительный ток платы
90 А
Пиковый ток платы
140 А (менее 60 с)
Выход питания
5,2 В, до 3 А; два независимых порта
Распределение на ESC
до 8 регуляторов (питание и сигнал)
Делитель напряжения
18,182
Коэффициент тока
36,364 А/В
Крепёжные отверстия
45×45 мм
Конденсатор
220 мкФ, 63 В (установлен)

Описание

Плата питания и распределения для полётных контроллеров Pixhawk-совместимого формата. От батареи 2S–14S формирует стабилизированное питание 5,2 В до 3 А, а напряжение и ток передаёт контроллеру аналоговыми сигналами через 6-контактный кабель JST-GH.

На плате разведены питание и сигналы для восьми регуляторов ESC, есть два независимых выхода 5,2 В для резервирования питания контроллера. Длительный ток платы — 90 А, кратковременный — 140 А (не более 60 с). Габариты — 68 × 50 × 10 мм, крепёж 45 × 45 мм, масса — 43,8 г.

Комплектные XT60 и провод 12 AWG рассчитаны на 30 А длительно и 60 А кратковременно. Модуль несовместим с Pixhawk 5X и 6X, которым нужен цифровой модуль вроде PM02D.

В комплекте: плата PM07, провод XT60 80 мм и конденсатор 220 мкФ / 63 В (установлены), кабели JST-GH: два 10P, один 8P, два 6P.

Характеристики приведены по данным производителя: страница модели ↗
